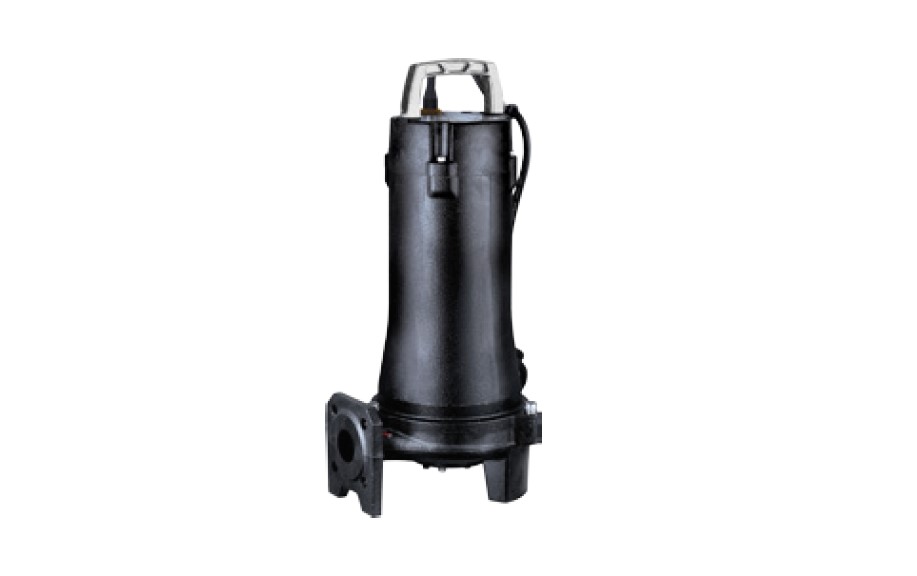

Погружной насос ГРАНПАМП КСНПМ-50, для сточных вод, чугун, расход до 26,5 м3/ч, напор до 33 м.в.с.

Технические характеристики

Номинальный расход	3,6 - 9,0 м3/ч
Номинальный напор	16,0 - 28,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	15...20 мм
Гидравлическая часть	чугун
Диаметр присоединения	50 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНПМ с полуоткрытым рабочим колесом типа Vortex применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A584164	Насос КСНПМ 50-10-10-1,1	34205.09 ₽	уточняйте
NZ03A592052	Насос КСНПМ 50-12-15-1,5	40795.12 ₽	уточняйте
NZ03A592057	Насос КСНПМ 50-12-19-2,2	45424.15 ₽	уточняйте
NZ03A592060	Насос КСНПМм 50-12-19-2,2	48248.45 ₽	уточняйте
NZ03A592065	Насос КСНПМ 50-12-22-3	48170.31 ₽	уточняйте
NZ03A592062	Насос КСНПМ 50-12-30-4	50915.53 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНПМ-50, для сточных вод, чугун, расход до 26,5 м3/ч, напор до 33 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Погружной насос ГРАНПАМП КСНПМ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 15 до 20 мм. Используется рабочее колесо типа VORTEX, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Присоединение выход	DN 50
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 20 мм
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,1....4,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Режущее кольцо	Сталь
10	Режущая кромка	Сталь
11	Сальник
12	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
13	Подшипник
14	Ротор
15	Статор

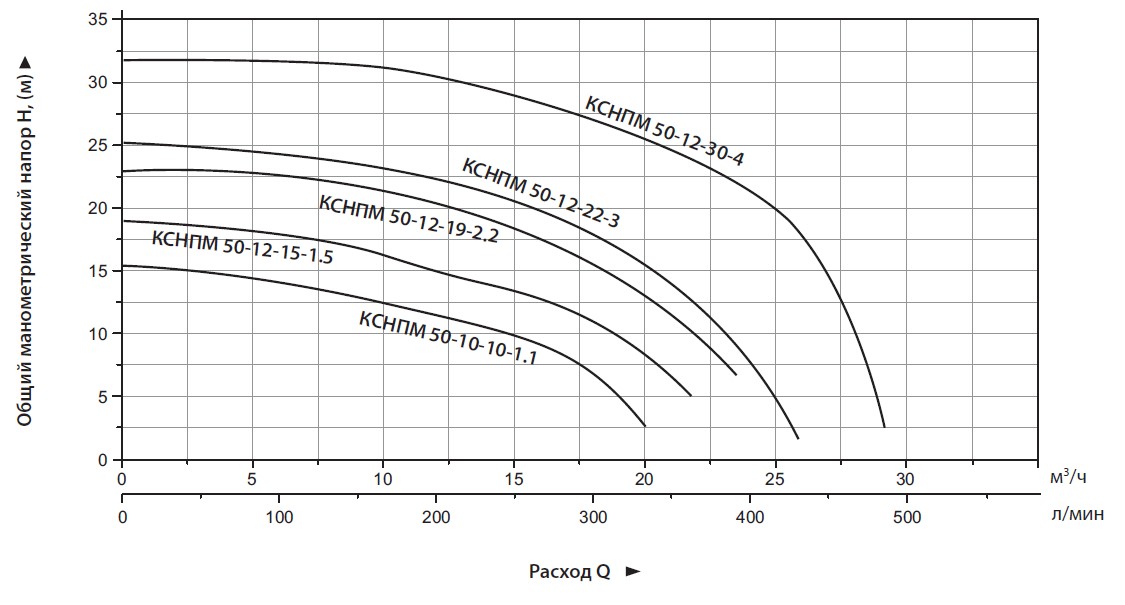

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель	Диаметр напорного патрубка, (мм)	Мощность		Номин. расход, м³/ч	Макс. расход, м³/ч	Номин. напор, (м)	Макс. напор, (м)
Модель	Диаметр напорного патрубка, (мм)	кВт	Л. с.	Номин. расход, м³/ч	Макс. расход, м³/ч	Номин. напор, (м)	Макс. напор, (м)
КСНПМ 50-10-10-1.1	50 (2'')	1.1	1.5	10	20.5	10	17.5
КСНПМ 50-12-15-1.5	50 (2'')	1.5	2	12	21.5	15	19.5
КСНПМ 50-12-19-2.2	50 (2'')	2.2	3	12	24.5	19	23
КСНПМ 50-12-22-3	50 (2'')	3	4	12	26	22	25.5
КСНПМ 50-12-30-4	50 (2'')	4	5.5	12	26.5	30	33

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

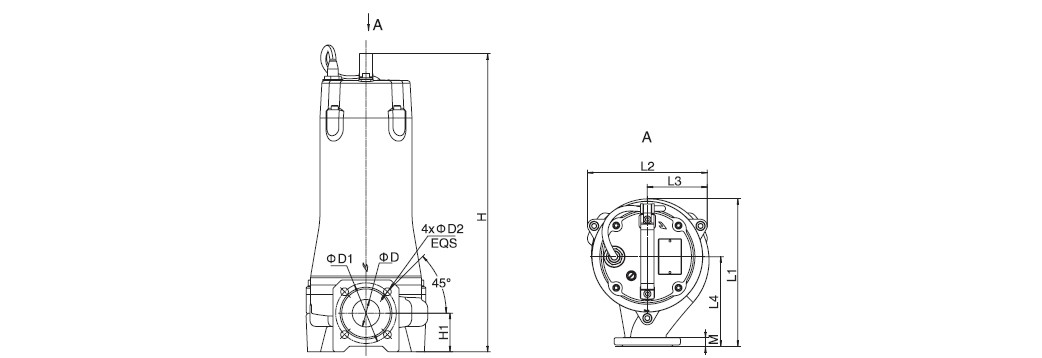

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель	L1	L2	L3	L4	H	H1	D	D1	D2	M
КСНПМ 50-10-10-1.1	245.5	217	109	145	472.5	73	40	100	14	16
КСНПМ 50-12-15-1.5					523
КСНПМ 50-12-19-2.2	246
КСНПМ 50-12-22-3					554
КСНПМ 50-12-30-4

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНПМ

Модель	Вес с упаковкой, (кг)	Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема
КСНПМ 50-10-10-1.1	39.7	749	289	368
КСНПМ 50-12-15-1.5	46.8	924	284	363
КСНПМ 50-12-19-2.2	45.2	924	284	363
КСНПМ 50-12-22-3	51.5	874	284	363
КСНПМ 50-12-30-4	53.9	874	284	363
