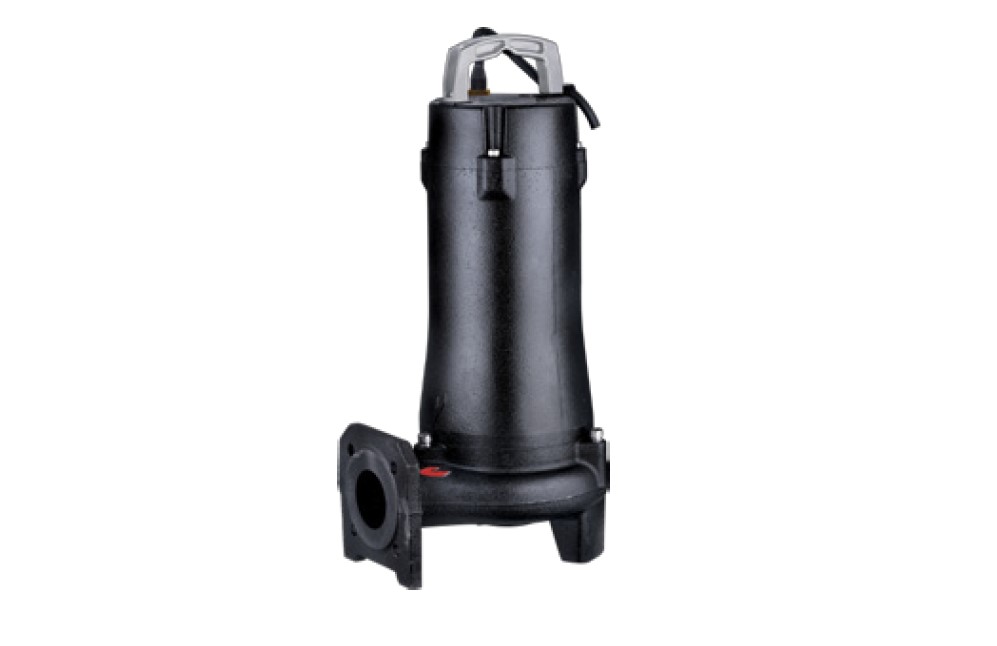

Погружной насос ГРАНПАМП КСНЗ-50, КСНЗ-65 для сточных вод, чугун, расход до 51,0 м3/ч, напор до 31,5 м.в.с.

Технические характеристики

Номинальный расход	6,0 - 25,0 м3/ч
Номинальный напор	10,0 - 28,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	15...25 мм
Гидравлическая часть	чугун
Диаметр присоединения	50...65 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНЗ применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A593287	Насос КСНЗ 50-6-12-0.55	26517.35 ₽	уточняйте
NZ03A593288	Насос КСНЗм 50-6-12-0,55	25026.12 ₽	уточняйте
NZ03A593290	Насос КСНЗ 50-6-16-0.75	26595.49 ₽	уточняйте
NZ03A593291	Насос КСНЗм 50-6-16-0.75	26046.63 ₽	уточняйте
NZ03A593293	Насос КСНЗ 50-10-10-0.75	25183.34 ₽	уточняйте
NZ03A593296	Насос КСНЗм 50-10-10-0.75	26046.63 ₽	уточняйте
NZ03A593315	Насос КСНЗ 50-8-16-1.1	31380.79 ₽	уточняйте
NZ03A593298	Насос КСНЗм 50-8-16-1.1	31067.29 ₽	уточняйте
NZ03A593321	Насос КСНЗ 50-15-20-2.2	42364.49 ₽	уточняйте
NZ03A593322	Насос КСНЗм 50-15-20-2.2	44090.14 ₽	уточняйте
NZ03A593325	Насос КСНЗ 50-15-25-3	45973.01 ₽	уточняйте
NZ03A593205	Насос КСНЗ 65-15-10-1,1	41758.21 ₽	уточняйте
NZ03A593206	Насос КСНЗм 65-15-10-1,1	34205.09 ₽	уточняйте
NZ03A593201	Насос КСНЗ 65-15-15-1,5	44247.36 ₽	уточняйте
NZ03A593204	Насос КСНЗм 65-15-15-1,5	46052.09 ₽	уточняйте
NZ03A593221	Насос КСНЗ 65-25-17-2,2	44325.50 ₽	уточняйте
NZ03A593198	Насос КСНЗм 65-25-17-2,2	45659.51 ₽	уточняйте
NZ03A582082	Насос КСНЗ 65-25-22-3,	45816.73 ₽	уточняйте
NZ03A593218	Насос КСНЗ 65-25-28-4,	49895.96 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНЗ-50, КСНЗ-65 для сточных вод, чугун, расход до 51,0 м3/ч, напор до 31,5 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Погружной насос ГРАНПАМП КСНЗ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 15 до 25 мм. Используется стойкой к засорам канальное рабочее колесо, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Присоединение выход	DN 50...65
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 15...25 мм в зависимости от модели
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,55....4,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц и 1Ф/220В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

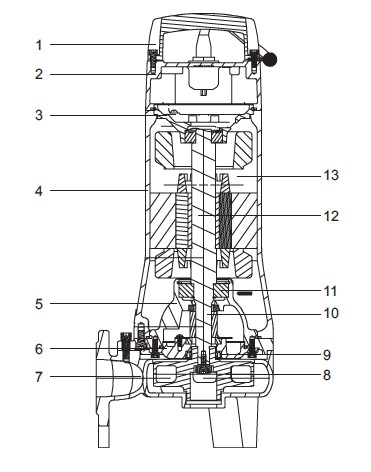

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Сальник
10	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
11	Подшипник
12	Ротор
13	Статор

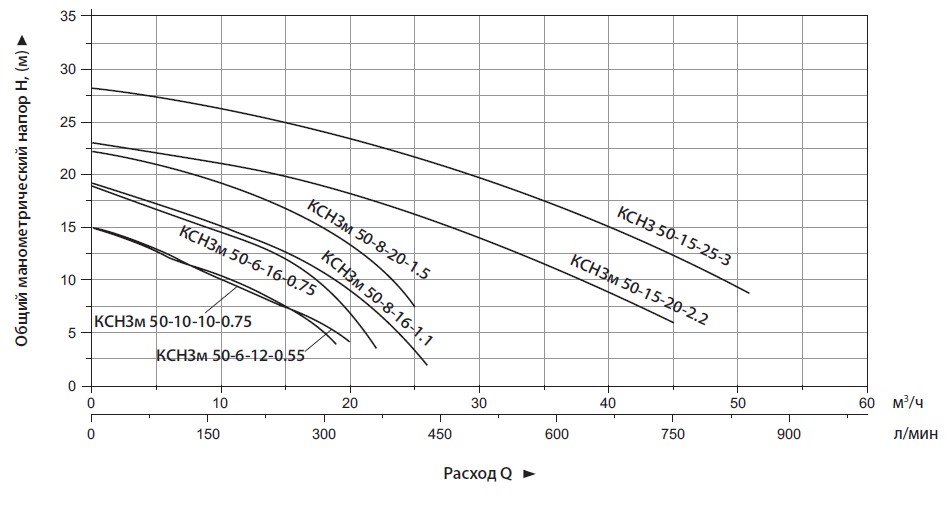

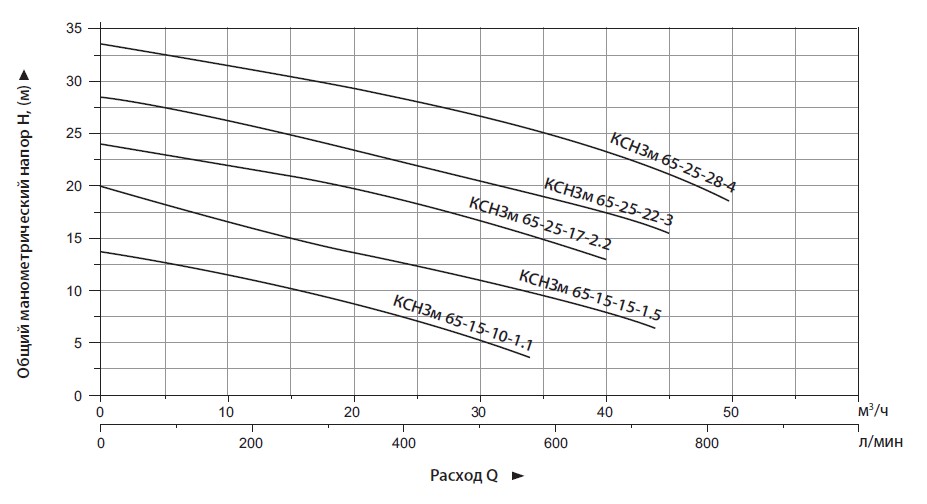

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Гранпамп КНСЗ-50-ХХ-ХХ	Гранпамп КНСЗ-65-ХХ-ХХ

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель		Диаметр напорного патрубка, (мм)	Мощность		Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
Однофазные	Трехфазные	Диаметр напорного патрубка, (мм)	кВт	Л. с.	Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
КСНЗм 50-6-12-0.55	КСНЗ 50-6-12-0.55	50 (2'')	0.55	0.75	6	19	12	15	20
КСНЗм 50-6-16-0.75	КСНЗ 50-6-16-0.75	50 (2'')	0.75	1	6	22	16	19	20
КСНЗм 50-10-10-0.75	КСНЗ 50-10-10-0.75	50 (2'')	0.75	1	10	20	10	15	20
КСНЗм 50-8-16-1.1	КСНЗ 50-8-16-1.1	50 (2'')	1.1	1.5	8	26	16	19	15
КСНЗм 50-8-20-1.5	КСНЗ 50-8-20-1.5	50 (2'')	1.5	2	8	25	20	22	15
КСНЗм 50-15-20-2.2	КСНЗ 50-15-20-2.2	50 (2'')	2.2	3	15	45	20	23	25
-	КСНЗ 50-5-25-3	50 (2'')	3	4	15	51	25	27	25
КСНЗм 65-15-10-1.1	КСНЗ 65-15-10-1.1	65 (2.5'')	1.1	1.5	15	34	10	14	25
КСНЗм 65-15-15-1.5	КСНЗ 65-15-15-1.5	65 (2.5'')	1.5	2	15	44	15	20	25
-	КСНЗ 65-25-17-2.2	65 (2.5'')	2.2	3	25	40	17	24	25
-	КСНЗ 65-25-22-3	65 (2.5'')	3	4	25	45	22	28.5	25
-	КСНЗ 65-25-28-4	65 (2.5'')	4	5.5	25	50	28	31.5	25

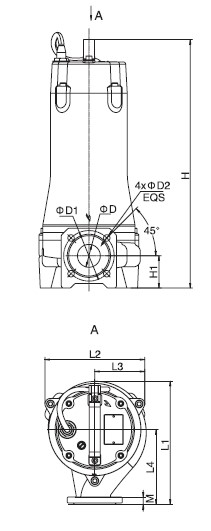

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель		L1	L2	L3	L4	H		H1	D	D1	D2	M	Схема

Однофазные	Трехфазные					1~	3~
КСНЗм 50-6-12-0.55	КСНЗ 50-6-12-0.55	212	184	96	120	461	461	65	45	110	14	14
КСНЗм 50-6-16-0.75	КСНЗ 50-6-16-0.75
КСНЗм 50-10-10-0.75	КСНЗ 50-10-10-0.75	210
КСНЗм 50-8-16-1.1	КСНЗ 50-8-16-1.1	223	191		135	479	479		47
КСНЗм 50-8-20-1.5	КСНЗ 50-8-20-1.5	227				570	529					16
КСНЗм 50-15-20-2.2	КСНЗ 50-15-20-2.2	268	221	112	163	571	530	70	50
-	КСНЗ 50-15-25-3					-	561
КСНЗм 65-15-10-1.1	КСНЗ 65-15-10-1.1	288	225	117	178	490	490	77.5	65	130	14	16
КСНЗм 65-15-15-1.5	КСНЗ 65-15-15-1.5	289				581	540
-	КСНЗ 65-25-17-2.2					-	540
-	КСНЗ 65-25-22-3					-	571
-	КСНЗ 65-25-28-4

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель		Вес с упаковкой, (кг)		Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема

Однофазные	Трехфазные	1~	3~
КСНЗм 50-6-12-0.55	КСНЗ 50-6-12-0.55	24.7	24	746	254	286
КСНЗм 50-6-16-0.75	КСНЗ 50-6-16-0.75	26	25.3	746	254	286
КСНЗм 50-10-10-0.75	КСНЗ 50-10-10-0.75	25.8	25	746	254	286
КСНЗм 50-8-16-1.1	КСНЗ 50-8-16-1.1	33.6	31.7	749	289	368
КСНЗм 50-8-20-1.5	КСНЗ 50-8-20-1.5	43.2	38.4	924	284	363
КСНЗм 50-15-20-2.2	КСНЗ 50-15-20-2.2	44.9	46.3	924	284	363
-	КСНЗ 50-15-25-3	-	49.5	874	284	363
КСНЗм 65-15-10-1.1	КСНЗ 65-15-10-1.1	37.9	35.8	749	289	368
КСНЗм 65-15-15-1.5	КСНЗ 65-15-15-1.5	45.7	41.9	924	284	363
-	КСНЗ 65-25-17-2.2	-	44.1	924	284	363
-	КСНЗ 65-25-22-3	-	52	874	284	363
-	КСНЗ 65-25-28-4	-	55.1	874	284	363
