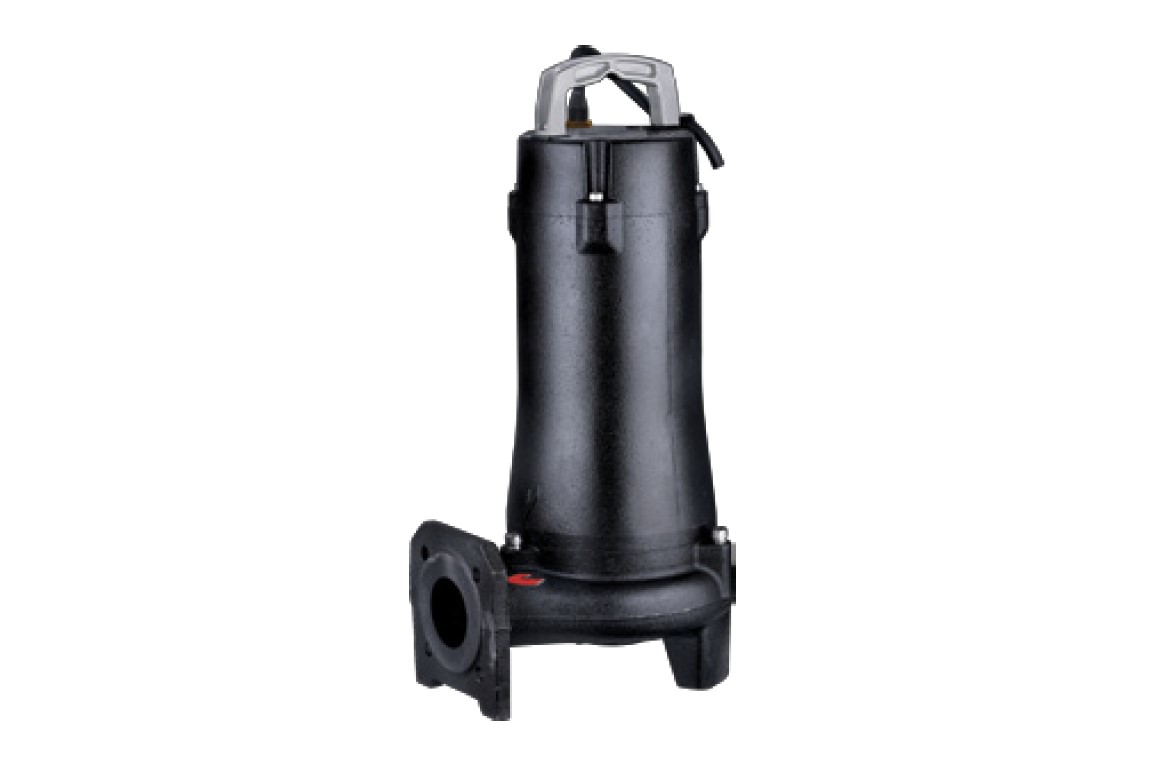

Погружной насос ГРАНПАМП КСНЗ-80 для сточных вод, чугун, расход до 83 м3/ч, напор до 23 м.в.с.

Технические характеристики

Номинальный расход	40,0 м3/ч
Номинальный напор	9,0 - 18,0 м.в.с.
Температура рабочей среды	до +40°С
Макс. размер частиц	30 мм
Гидравлическая часть	чугун
Диаметр присоединения	80 мм

Применение

Погружной насос для сточных вод ГРАНПАМП КСНЗ применяется для откачки сточных вод из накопителей, а так же из септиков в очистных системах. Может использоваться для откачки сточных вод с содержанием волокон, в кожевенных и пищевых производствах; И кроме того, может применяться для откачки сточных вод в отелях, ресторанах, школах и других общественных зданиях.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ03A593209	Насос КСНЗ 80-40-9-2,2	45894.87 ₽	уточняйте
NZ03A593195	Насос КСНЗм 80-40-9-2,2	45581.37 ₽	уточняйте
NZ03A593211	Насос КСНЗ 80-40-13-3	49032.66 ₽	уточняйте
NZ03A593214	Насос КСНЗ 80-40-18-4	51386.25 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Погружной насос ГРАНПАМП КСНЗ-80 для сточных вод, чугун, расход до 83 м3/ч, напор до 23 м.в.с.

ОПИСАНИЕ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Погружной насос ГРАНПАМП КСНЗ - это специально разработанный насос для перекачивания сточных вод. В зависимости от типоразмера, ширина канала для свободного прохода частиц варируется от 30 мм. Используется стойкой к засорам канальное рабочее колесо, что дает возможность применять насос на волокнистых средах как в ЖКХ, так и на производствах, например кожевенных. Двойное механическое уплотнение по рабочему колесу, вал из нержавеющей стали и маслянная камера для долгой работы насоса при максимальной глубине погружения 5 метров. Для работы в составе модульных КНС и на стационарной основе, предусмотрены присоединения под шланги, а так же быстроразъемные соединения с напрявляющими штангами для удобного монтажа и обслуживания.

МАРКИРОВКА ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Присоединение выход	DN 80
Максимальная глубина погружения	до 5 метров
Максимальный размер твердых частиц	до 30 мм
Рабочая температура рабочей среды	0…+40°С
Материал корпуса гидравлической части	чугун
Материал рабочего колеса	чугун
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	2,2....4,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IPX8
Тип присоединения	Фланцевое соединение
Наличие поплавка	нет

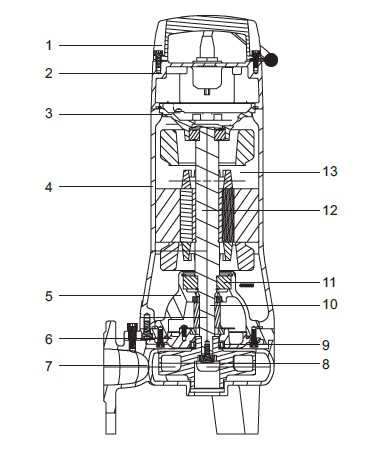

СПЕЦИФИКАЦИЯ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

№	Части	Материал	Схема
1	Рукоять	Сталь
2	Верхняя крышка	Серый чугун
3	Верхняя крышка подшипника	Серый чугун
4	Корпус двигателя	Серый чугун
5	Масляная камера	Серый чугун
6	Крышка насоса	Серый чугун
7	Корпус насоса	Серый чугун
8	Рабочее колесо	Серый чугун
9	Сальник
10	Механическое уплотнение	Верхнее: SiC/Car Нижнее: SiC/SiC
11	Подшипник
12	Ротор
13	Статор

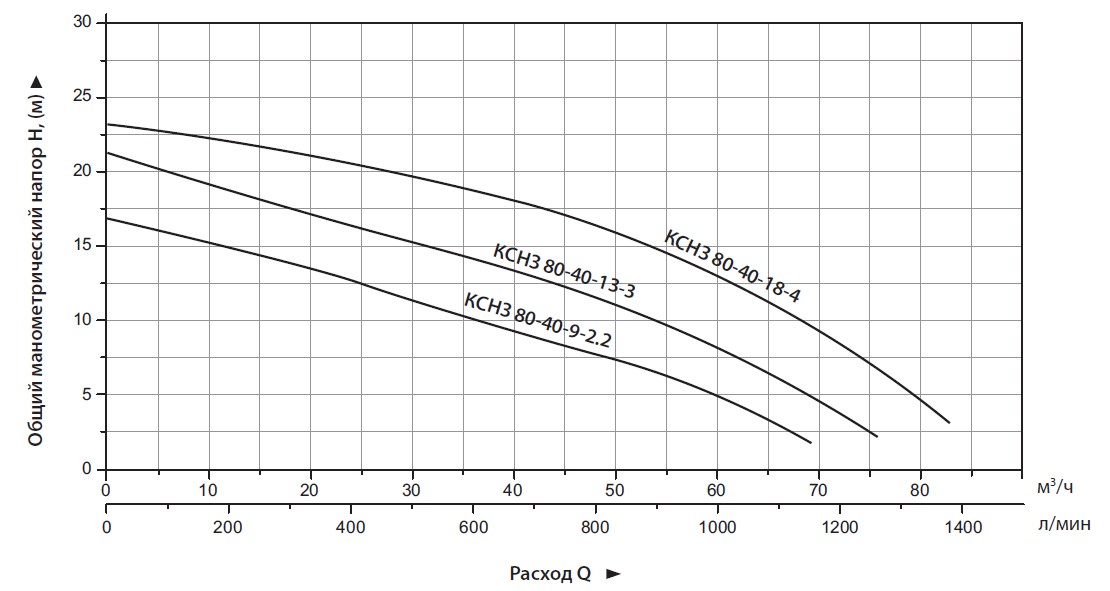

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель	Диаметр напорного патрубка, (мм)	Мощность		Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
Модель	Диаметр напорного патрубка, (мм)	кВт	Л. с.	Номин. расход м³/ч	Макс. расход м³/ч	Номин. напор, (м)	Макс. напор, (м)	Макс. кол-во тв. частиц, (мм)
КСНЗ 80-40-9-2.2	80(3'')	2.2	3	40	69.5	9	17	30
КСНЗ 80-40-13-3	80(3'')	3	4	40	76	13	21	30
КСНЗ 80-40-18-4	80(3'')	4	5.5	40	83	18	23	30

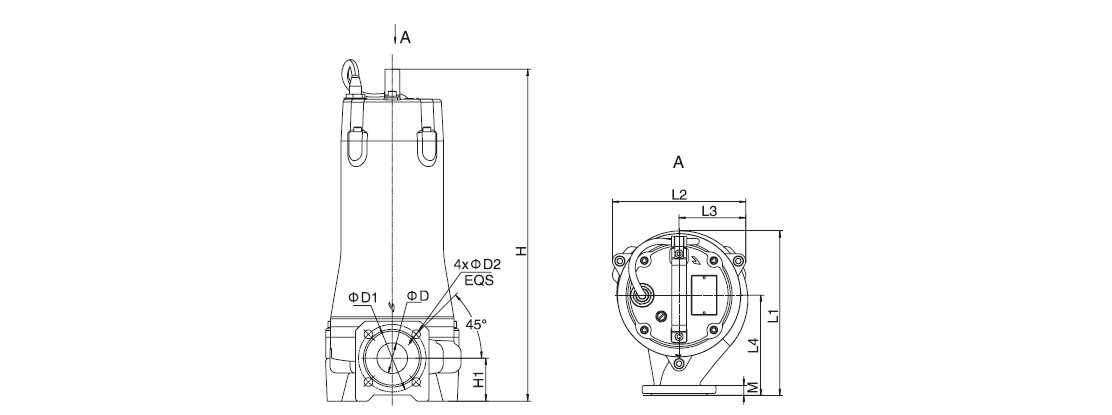

ГАБАРИТНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель	L1	L2	L3	L4	H		H1	D	D1	D2	M
					1~	3~
КСНЗ 80-40-9-2.2	265	223	112	160	557	86	80	150	18	16	14
КСНЗ 80-40-13-3
КСНЗ 80-40-18-4

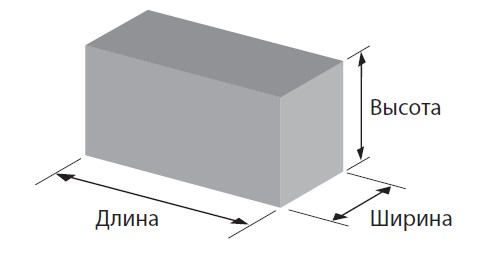

УПАКОВОЧНЫЕ РАЗМЕРЫ ПОГРУЖНОГО НАСОСА ДЛЯ СТОЧНЫХ ВОД ГРАНПАМП КCНЗ

Модель	Вес с упаковкой, (кг)		Длина, (мм)	Ширина, (мм)	Высота, (мм)	Схема

	1~	3~
КСНЗ 80-40-9-2.2	46.4	924	284	363	286
КСНЗ 80-40-13-3	53.8	874	284	363	286
КСНЗ 80-40-18-4	56.3	874	284	363	286
