ТЕХНИЧЕСКИЙ
/
ПОГРУЖНЫЕ НАСОСЫ
/

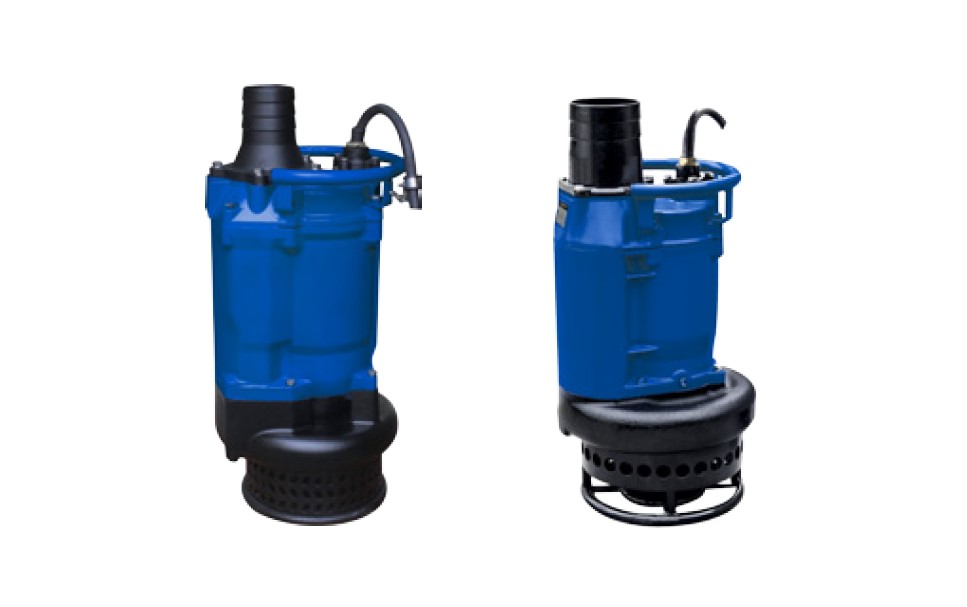

ПОГРУЖНЫЕ НАСОСЫ ПСН

ПОГРУЖНЫЕ НАСОСЫ ПСН

Технические характеристики
Максимальная температура перекачиваемой жидкости +40 °С
Расход до 160 м3/ч
Напор до 21,>5 м
Мощность от 4 до 9 кВт
Максимальная глубина погружения до 25 м
Кабель 8м



Применение
  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.
  • перекачиваемые жидкости: жидкая грязь, жидкости с содержанием глины и цемента.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

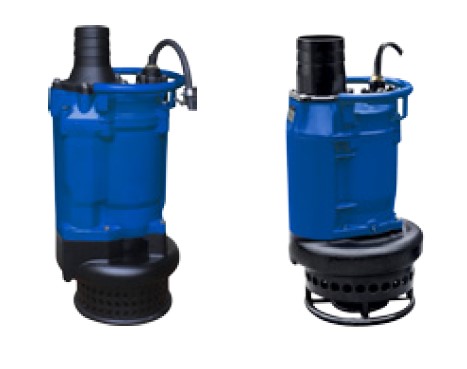

ПОГРУЖНЫЕ НАСОСЫ ПСН

Г Р А Н П А М П

Маркировка

Насосы серии ПСН

Серия ПСН
Погружной насос для водоотведения.

Области применения:

  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.
  • перекачиваемые жидкости: жидкая грязь, жидкости с содержанием глины и цемента.

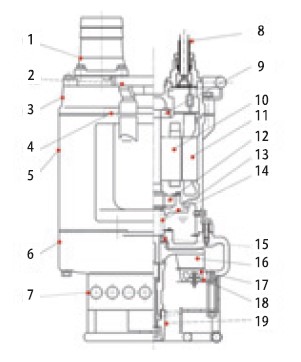

Спецификация

№ Части Материал
1 Соединительная муфта Чугун
2 Ручка Сталь
3 Верхняя крышка Чугун
4 Защита эл/двигателя
5 Корпус эл/двигателя Чугун
6 Корпус насоса Чугун
7 Фильтр Сталь
8 Кабель
9 Подшипник
10 Ротор Сталь
11 Статор Медь
12 Подшипник
13 Кожух подшипника Чугун
14 Уплотнение SiC-SiC/SiC-SiC
15 Сальник
16 Рабочее колесо Высокохромистый сплав
17 Входная панель Высокохромистый сплав
18 Входное основание Чугун
19 Мешалка Высокохромистый сплав

1 | Серия насоса

2 | Диаметр выходного патрубка, (мм)

3 | Число полюсов электродвигателя

4 | Мощность, (кВт)

Технические данные:

  • Максимальная температура перекачиваемой жидкости +40 °С.
  • Расход: до 160 м3/ч.
  • Напор: до 21,>5 м.
  • Мощность: от 4 до 9 кВт.
  • Максимальная глубина погружения: до 25 м.
  • Кабель 8м.


- Электродвигатель:

  • медная обмотка;
  • класс изоляции: В;
  • класс защиты: IP68;
  • напряжение 3х380В / 50Гц.

Таблица характеристик

Модель Диаметр
напорного
патрубка, (мм)		 Мощность Макс. напор, (м) Макс. расход Макс. кол-во
тв. частиц, (мм)
кВт Л. с. м3/ч л/мин
ПСН 80-4-4 80 4 5.5 14.8 99 1650 30
ПСН 100-4-6 100 6 8 16.9 144 2400 30
ПСН 150-4-9 150 9 12 21.5 164 3200 30

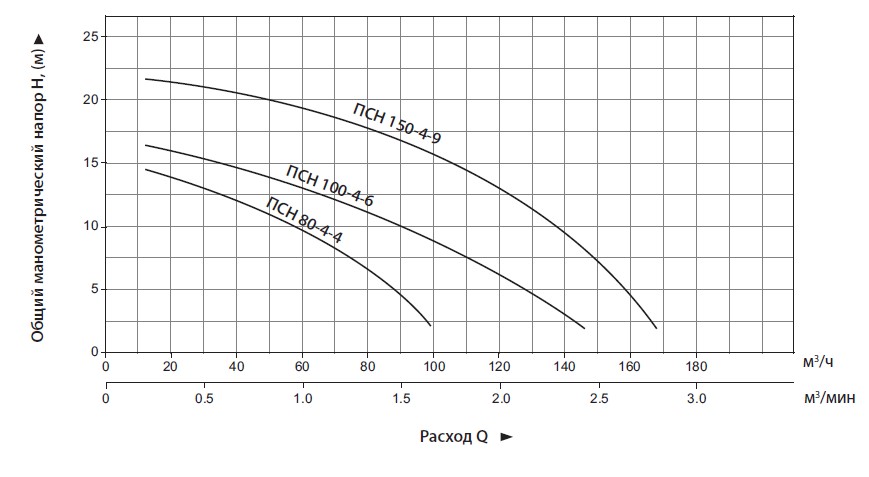

Диаграмма характеристик насосов

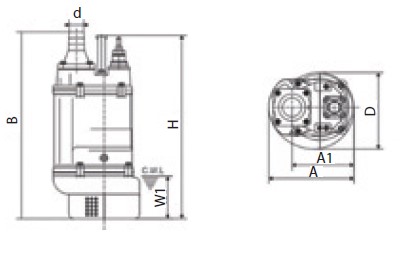

Размеры

Модель d А А1 В B1 D Н W1
ПСН 80-4-4 80 350 260 816 666 326 730 250
ПСН 100-4-6 100 415 305 844 688 373 730 250
ПСН 150-4-9 150 434 324 889 709 407 776 250

Упаковка

Модель Вес без
упаковки,
(кг)		 Вес
с упаковкой,
(кг)		 Длина,
(мм)		 Ширина,
(мм)		 Высота,
(мм)
ПСН 80-4-4 105 113 855 415 400
ПСН 100-4-6 145 156 415 475 990
ПСН 150-4-9 170 184 475 475 1050
