ТЕХНИЧЕСКИЙ
/
ПОГРУЖНЫЕ НАСОСЫ
/
ПОГРУЖНЫЕ НАСОСЫ серии ДСН 1.5–5.5 кВт

ПОГРУЖНЫЕ НАСОСЫ серии ДСН 1.5–5.5 кВт

Технические характеристики
Максимальная температура перекачиваемой жидкости  +40 °С
Расход до 100 м3/ч.
Напор до 30 м.
Мощность от 1,5 до 5,5 кВт.
Максимальная глубина погружения до 25 м.
Кабель  8м.



Применение
  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ПОГРУЖНЫЕ НАСОСЫ ДСН

Г Р А Н П А М П

Маркировка

Насосы серии ДСН 1.5–5.5 кВт

Серия ДСН
Погружной насос для водоотведения.

Области применения:

  • гражданское строительство;
  • горное дело, карьер, угледобыча, перекачка шлама;
  • перекачка сточных вод;
  • может использоваться как обычный насос.

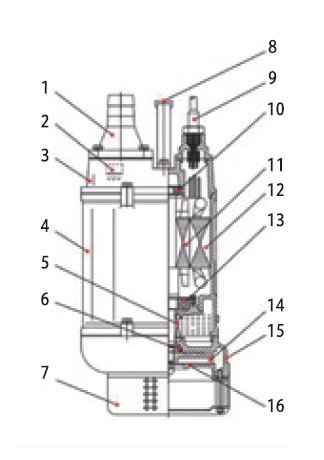

Спецификация

№ Части Материал
1 Соединительная муфта Чугун
2 Термозащита
3 Верхняя крышка Чугун
4 Корпус эл/двигателя Чугун
5 Масляная камера
6 Механическое уплотнение Нижнее: SiC-SiC
Верхнее: Car / SiC (≤2 кВт)
Нижнее: SiC-SiC
Верхнее: SiC-SiC (≥ 3.7 кВт)
7 Фильтр Сталь
8 Ручка Сталь
9 Кабель
10 Подшипник
11 Ротор Сталь
12 Статор Медь
13 Подшипник
14 Рабочее колесо Высокохромистый сплав
15 Корпус насоса Чугун
16 Входная панель Высокопрочный чугун
1 Серия насоса
2 Диаметр выходного патрубка,
(дюйм)
3 Мощность, (кВт)

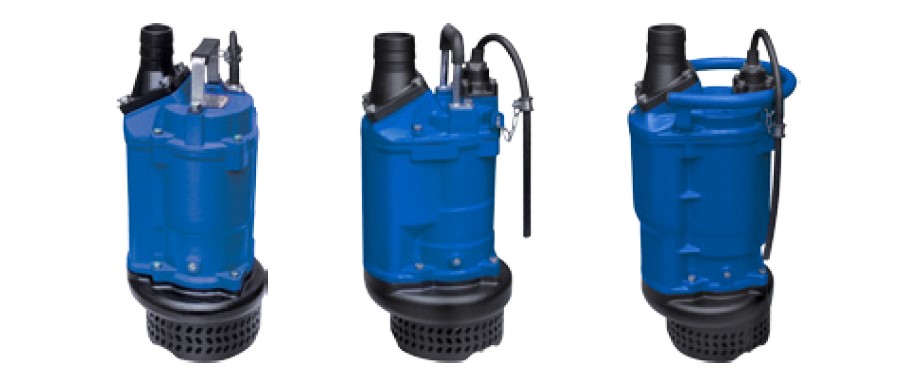

1.5–2.2 кВт

3.7 кВт

5.5 кВт

Технические данные:

  • Максимальная температура перекачиваемой жидкости +40 °С.
  • Расход: до 100 м3/ч.
  • Напор: до 30 м.
  • Мощность: от 1,5 до 5,5 кВт.
  • Максимальная глубина погружения: до 25 м.
  • Кабель 8м.


- Электродвигатель:

  • медная обмотка;
  • класс изоляции: В;
  • класс защиты: IP68;
  • напряжение 3х380В / 50Гц.

Таблица характеристик

Модель Диаметр
напорного
патрубка, (мм)		 Мощность Макс. напор, (м) Макс. расход Макс. кол-во
тв. частиц, (мм)
кВт Л. с. м3/ч л/мин
ДСН 2-1.5 50 1.5 2 22 27 0.45 8.5
ДСН 2-2.2 50 2.2 3 26 27 0.45 8.5
ДСН 2-3.7 50 3.7 5 34 29 0.48 8.5
ДСН 3-1.5 80 1.5 2 14.5 40 0.67 8.5
ДСН 3-2.2 80 2.2 3 21 50 0.83 8.5
ДСН 3-3.7 80 3.7 5 29 55 0.92 8.5
ДСН 3-5.5 80 5.5 7.5 32 70 1.17 8.5
ДСН 4-3.7 100 3.7 5 18 90 1.5 8.5
ДСН 4-5.5 100 5.5 7.5 23 105 1.75 8.5

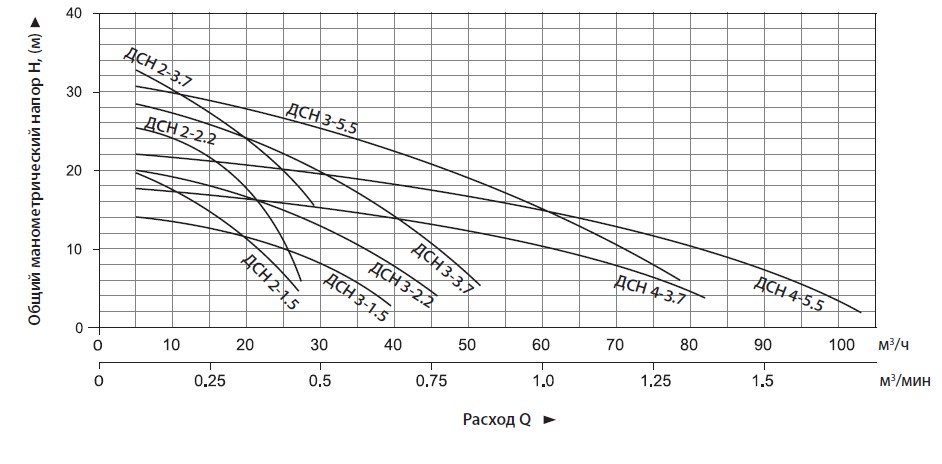

Диаграмма характеристик насосов

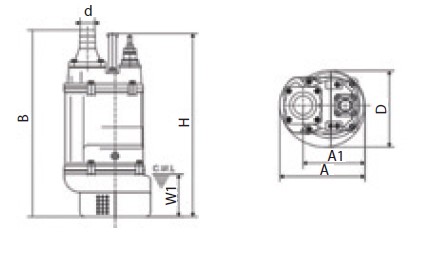

Размеры

Модель d А А1 В D Н W1
ДСН 2-1.5 50 235 173 517 216 486 120
ДСН 3-1.5 80 235 173 517 216 486 120
ДСН 2-2.2 50 235 173 517 216 486 120
ДСН 3-2.2 80 235 173 517 216 486 120
ДСН 2-3.7 50 283 208 628 252 638 150
ДСН 3-3.7 80 283 208 628 252 638 150
ДСН 4-3.7 100 283 208 642 252 638 150
ДСН 3-5.5 80 306 218 671 259 598 150
ДСН 4-5.5 100 306 218 686 259 598 150

Упаковка

Модель Вес без
упаковки, (кг)		 Вес
с упаковкой, (кг)		 Длина,
(мм)		 Ширина,
(мм)		 Высота,
(мм)
ДСН 2-1.5 34.5 37.5 585 270 270
ДСН 2-2.2 36 39 585 270 270
ДСН 2-3.7 60 65 685 325 300
ДСН 3-1.5 34.5 37.5 585 270 270
ДСН 3-2.2 36 39 585 270 270
ДСН 3-3.7 60 65 685 325 300
ДСН 3-5.5 77 84 725 355 370
ДСН 4-3.7 61 66 685 325 300
ДСН 4-5.5 78 85 725 355 370
