Предохранительный клапан АДЛ ПРЕГРАН КПП 095/097-ОМ, вода/пар, латунь/нерж.сталь, PN10...100, PN16/25, Тмакс 250С, фланцевый/резьбовой

Технические характеристики

Условный диаметр	10...100мм
Условное давление	16/25 бар
Давление настройки	0,5...25,0 бар*
Рабочая температура	до +250С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 095/097-ОМ предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты жидкостей, пара и сжатого воздуха. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР НА ВХОДЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
GS02A462766	ПРЕГРАН КПП 095-05-16-ОМ-010х010 предохр клапан DN 3/8"х3/8" PN16 tmax=200oC латунь	10	16235.96 ₽	уточняйте
GS02A462768	ПРЕГРАН КПП 095-05-16-ОМ-015х015 предохр клапан DN 1/2"х1/2" PN16 tmax=200oC латунь	15	11386.63 ₽	уточняйте
GS02A462774	ПРЕГРАН КПП 095-05-16-ОМ-020х020 предохр клапан DN 3/4"х3/4" PN16 tmax=200oC латунь	20	12682.99 ₽	уточняйте
GS02A462775	ПРЕГРАН КПП 095-05-16-ОМ-025х025 предохр клапан DN 1"х1" PN16 tmax=200oC латунь	25	14693.89 ₽	уточняйте
GS02A462782	ПРЕГРАН КПП 095-05-16-ОМ-032х032 предохр клапан DN 1 1/4"х1 1/4" PN16 tmax=200oC латунь	32	20545.84 ₽	уточняйте
GS02A462783	ПРЕГРАН КПП 095-05-16-ОМ-040х040 предохр клапан DN 1 1/2"х1 1/2" PN16 tmax=200oC латунь	40	33473.60 ₽	уточняйте
GS02A462785	ПРЕГРАН КПП 095-05-16-ОМ-050х050 предохр клапан DN 2"х2" PN16 tmax=200oC латунь	50	42357.90 ₽	уточняйте
GS02A462786	ПРЕГРАН КПП 095-05-16-ОМ-065х065 предохр клапан DN 2 1/2"х2 1/2" PN16 tmax=200oC латунь	65	100261.69 ₽	уточняйте
GS02A462787	ПРЕГРАН КПП 095-05-16-ОМ-080х080 предохр клапан DN 3"х3" PN16 tmax=200oC латунь	80	120018.61 ₽	уточняйте
GS02A462788	ПРЕГРАН КПП 095-05-16-ОМ-100х100 предохр клапан DN 4"х4" PN16 tmax=200oC латунь	100	163224.74 ₽	уточняйте
GS01A462564	ПРЕГРАН КПП 095-04-25-ОМ-010х010 предохр клапан DN3/8"х3/8" PN25 tmax=250oC нерж. ст.	10	32801.41 ₽	уточняйте
GS01A462574	ПРЕГРАН КПП 095-04-25-ОМ-015х015 предохр клапан DN 1/2" х 1/2"" PN25 tmax=250oC нерж. ст.	15	27118.92 ₽	уточняйте
GS01A462580	ПРЕГРАН КПП 095-04-25-ОМ-020х020 предохр клапан DN 3/4" х 3/4" PN25 tmax=250oC нерж. ст.	20	30350.86 ₽	уточняйте
GS01A462581	ПРЕГРАН КПП 095-04-25-ОМ-025х025 предохр клапан DN 1"х1" PN25 tmax=250oC нерж. ст.	25	35163.47 ₽	уточняйте
GS01A462583	ПРЕГРАН КПП 095-04-25-ОМ-032х032 предохр клапан DN 1 1/4"х1 1/4" PN25 tmax=250oC нерж. ст.	32	43029.14 ₽	уточняйте
GS01A462585	ПРЕГРАН КПП 095-04-25-ОМ-040х040 предохр клапан DN 1 1/2"х1 1/2" PN25 tmax=250oC нерж. ст.	40	56606.49 ₽	уточняйте
GS01A462586	ПРЕГРАН КПП 095-04-25-ОМ-050х050 предохр клапан DN 2"х2" PN25 tmax=250oC нерж. ст.	50	111462.86 ₽	уточняйте
GS01A462587	ПРЕГРАН КПП 095-04-25-ОМ-065х065 предохр клапан DN 2 1/2"х2 1/2" PN25 tmax=250oC нерж. ст.	65	168504.30 ₽	уточняйте
GS01A462588	ПРЕГРАН КПП 095-04-25-ОМ-080х080 предохр клапан DN 3"х3" PN25 tmax=250oC нерж. ст.	80	201742.53 ₽	уточняйте
GS01A462589	ПРЕГРАН КПП 095-04-25-ОМ-100х100 предохр клапан DN 4"х4" PN25 tmax=250oC нерж. ст.	100	274281.84 ₽	уточняйте
GS02D462825	ПРЕГРАН КПП 097-05-16-ОМ-010х010 предохранительный клапан DN 10х3/8" фл/р PN16 tmax=200oC латунь	10	25138.15 ₽	уточняйте
GS02D462826	ПРЕГРАН КПП 097-05-16-ОМ-015х015 предохранительный клапан DN 15х1/2" фл/р PN16 tmax=200oC латунь	15	26947.58 ₽	уточняйте
GS02D462827	ПРЕГРАН КПП 097-05-16-ОМ-020х020 предохранительный клапан DN20x3/4" фл/р PN16 tmax=200oC латунь	20	28837.98 ₽	уточняйте
GS02D462828	ПРЕГРАН КПП 097-05-16-ОМ-025х025 предохранительный клапан DN 25x1" фл/р PN16 tmax=200oC латунь	25	33009.47 ₽	уточняйте
GS02D462829	ПРЕГРАН КПП 097-05-16-ОМ-032х032- предохранительный клапан DN 32x1 1/4" фл/р PN16 tmax=200oC латунь	32	49130.57 ₽	уточняйте
GS02D462831	ПРЕГРАН КПП 097-05-16-ОМ-040х040 предохранительный клапан DN 40x1 1/2" фл/р PN16 tmax=200oC латунь	40	74151.04 ₽	уточняйте
GS02D462832	ПРЕГРАН КПП 097-05-16-ОМ-050x050 предохранительный клапан DN 50x2" фл/р PN16 tmax=200oC латунь	50	91830.21 ₽	уточняйте
GS02D462842	ПРЕГРАН КПП 097-05-16-ОМ-065х065 предохранительный клапан DN65x2 1/2" фл/р PN16 tmax=200oC латунь	65	128596.94 ₽	уточняйте
GS02D462843	ПРЕГРАН КПП 097-05-16-ОМ-080х080 предохранительный клапан DN 80x3" фл/р PN16 tmax=200oC латунь	80	153941.27 ₽	уточняйте
GS02D462844	ПРЕГРАН КПП 097-05-16-ОМ-100х100предохранительный клапан DN 100x4" фл/р PN16 tmax=200oC латунь	100	209955.60 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан АДЛ ПРЕГРАН КПП 095/097-ОМ, на воду/пар, латунь/нержавеющая сталь, PN10...100, PN16/25, Тмакс 250°С, фланцевый/резьбовой

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

Присоединение	DN 10..100 мм
Условное давление вход	PN 16/25 бар
Условное давление выход	PN 16/25 бар
Настройка давления срабатывания	0,5...25,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - на жидкости и газы 1,0...20,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - на пар
Рабочая температура	–30…+250 °С
Тип предохранительного клапана	Пропорциональноподъемный
Исполнение	Угловой, пружинный
Присоединение к трубопроводу вход	Тип 095-ОМ Наружная резьба Тип 097-ОМ - Фланцевое
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	нет

ИСПОЛНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

Тип клапана	095/097-05	095/097-06	095/097-04
Характеристики	Латунь	Латунь / Нерж. сталь	Нерж. сталь
PN, (МПа)	1,6	2,5	2,5
tмакс., (^oС)	200	200	250
tмин., (^oС)*	-30	-30	-30

По запросу возможно исполнение до -60 ^oС.

ДИАПАЗОНЫ ДАВЛЕНИЙ ПОЛНОГО ОТКРЫТИЯ/ЗАКРЫТИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

	Давление настройки, (МПа)	Давление полного открытия, (%)	Давление закрытия
жидкости	<0,3	+10	-0,05 МПа
жидкости	≥0,3	+15	-15 %
насыщенный пар, воздух	<0,3	+15	-0,08 МПа
насыщенный пар, воздух	≥0,3	+15	-20 %

ДИАПАЗОНЫ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

максимальное				минимальное
жидкости, воздух		пар		пар, воздух	жидкости
PN, (МПа)
1,6	2,5	1,6	2,5
1,6	2,5	1,3	2,0	0,1	0,05

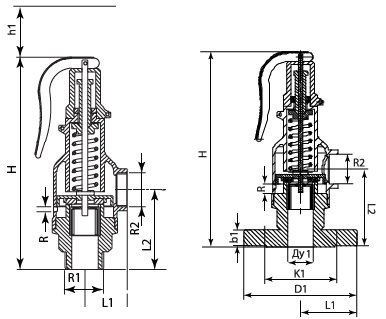

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 095/097-ОМ

R1 х R2		3/8" х 3/8"		1/2" х 1/2"		3/4" х 3/4"		1" х 1"		1 1/4 "х 1 1/4"		1 1/2" х 1 1/2"		2" х 2"		2 1/2" х 2 1/2"		3" х 3"		4" х 4"		Схема
do		10,2		16,2		20,8		25,2		32,2		38,2		45,2		60,2		75,2		95,2
h		2,5		3,0		5,0		6,0		8,5		11,0		12,0		15,0		19,0		28,0
h/do		0,25		0,19		0,24		0,24		0,26		0,29		0,27		0,25		0,25		0,29
R		-		-		-		-		-		-		-		1/8"		1/8"		1/8"
H		139		150		168		191		224		263		331		373		439		507
h1		35		38		42		46		55		62		80		86		100		112
L1		30		32		35		38		44		55		70		75		90		105
L2		43		52		61		72		80		91		110		125		136		163
Модель		095	097	095	097	095	097	095	097	095	097	095	097	095	097	095	097	095	097	095	097
Масса, (кг)	латунь	0,61	1,25	0,83	1,64	1,05	2,0	1,5	2,61	2,34	4,15	3,76	6,0	6,0	8,6	7,3	10,8	9,8	13,8	21,5	28,1
	лат./ нерж. ст.	0,6	1,22	0,8	1,6	1,04	1,93	1,5	2,5	2,2	4,0	3,7	5,8	5,7	9,0	7,0	10,5	9,5	13,5	21,2	27,0
	нерж. ст.	0,55	1,18	0,7	1,52	0,9	1,87	1,31	2,5	1,9	3,6	3,17	5,5	5,4	8,2	6,4	9,9	9,1	13,2	20,1	24,5

Примечание: настройка производится с шагом 0,01 МПа.
