Предохранительный клапан «Прегран» серии КПП 096-ЗН, DN 20–200, PN 1,6/4,0 МПа

Применение

Для воды и других жидкостей, воздуха и газов. Используется для защиты оборудования и трубопроводов от возрастания давления выше допустимого.

Тип клапана

Пропорциональный, пружинный, угловой, фланцевый, закрытой конструкции.

Назначение

Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.

Технические характеристики

«Прегран» КПП 096-01 «Прегран» КПП 096-03 «Прегран» КПП 096-04
Материал корпуса Чугун GG-25 (СЧ25) Сталь GP240GH Нерж. сталь (GX5CrNi19-10)
Макс. температура +300 oС +400 oС +300 oС
Макс. давление 1,6 МПа 4,0 МПа 4,0 МПа
Присоединение Фланцы по DIN

Примечание: настройка производится с шагом 0,01 МПа.

Варианты исполнения

  • P - стандартное исполнение;
  • G - газонепроницаемое исполнение;
  • WM - для морских условий;
  • М - с мембраной и обрезиненной тарелкой.
  • 11А - с обрезиненной тарелкой;
  • B - с блокирующим винтом;
  • W - с изолирующей вставкой.

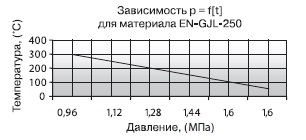

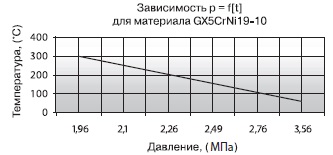

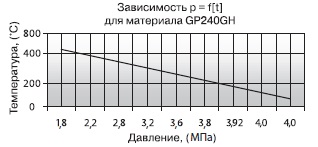

Параметры клапанов

Характеристики Чугун GG-25 (СЧ25) Сталь GP240GH Нержавеющая сталь (GX5CrNi19-10)
PN, (МПа) 1,6 4,0 4,0
Давление, (МПа) 1,6 1,44 1,28 1,12 0,96 4,0 3,92 3,8 3,6 3,2 2,8 2,2 3,56 2,76 2,49 2,26 2,1 1,96
tмакс., (oС) 100 150 200 250 300 100 150 200 250 300 350 400 20 100 150 200 250 300
tмин., (oС) -10 -10 -60 (-196 oС — по запросу)

Диапазоны настройки давления срабатывания

Параметры DN, (мм)
15?15, 20?20 25?25 32?32 40?40 50?50 65?65 80?80 100?100 125?125 150?150 200?200
Давление настройки Максимальное (жидк. и газы) 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 2,5 1,6
Минимальное жидк. 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045

Коэффициент истечения и допустимые значениядавления полного открытия

Исполнение клапана Коэффициент истечения, ? Среда Давление настройки, (МПа) Давление полного открытия, b1
Стандартное исполнение 0,006 жидкости - 10 %
0,65 <0,12 25 %
0,25 ?0,12
0,25 пар и газы - 10 %

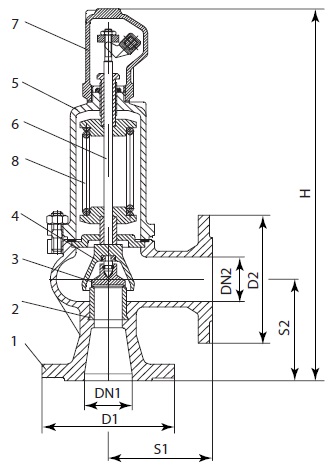

Спецификация

Название детали «Прегран» КПП 096-01 «Прегран» КПП 096-03 «Прегран» КПП 096-04
1 Корпус EN-GJL-250 (GG25) GP240GH (20Л) GX5CrNi19-10
2 Седло Х39CrMo17-1 (4Х13) Х39CrMo17-1 (4Х13) X6CrNiTi18-10
3 Тарелка Х39CrMo17-1 (4Х13) Х39CrMo17-1 (4Х13) X6CrNiTi18-10
4 Колокол EN-GJS-400-15 (GGG40) EN-GJS-400-15 (GGG40) GX5CrNi19-10
5 Колпак EN-GJL-250 (GG25) EN-GJS-400-15 (GGG40) GX5CrNi19-10
6 Стержень X20Cr13 X20Cr13 X6CrNiTi18-10
7 Капюшон EN-GJS-400-15 (GGG40) EN-GJS-400-15 (GGG40) GX5CrNi19-10
8 Пружина 51CrV4 (50ХГФА) 51CrV4 (50ХГФА) X10CrNi18-8

Параметры предохранительных клапанов

DN1?DN2 15?15 20?20 25?25 32?32 40?40 50?50 65?65 80?80 100?100 125?125 150?150 200?200
Седло Проход d0 12 12 16 20 25 32 40 50 63 77 93 110
Сечение, (мм2) А 113 113 201 314 491 804 1257 1964 3117 4657 6793 9503
Входные фланцы PN 1,6 D1 95 105 115 140 150 165 185 200 220 250 285 340
PN 4,0 D1 - 105 115 140 150 165 185 200 235 270 300 360
Выходные фланцы PN 1,0 D2 95 105 115 140 150 165 185 200 220 250 285 340
Длина конструкции S1 90 95 100 105 115 125 145 155 175 200 225 250
S2 90 95 100 105 115 125 145 155 175 200 225 250
Высота конструкции H 330 335 350 390 420 495 550 655 705 810 850 990
Давление начала открытия мин., (МПа) 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045
макс. МПа 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Масса чугун 6,0 6,0 8,0 10,0 12,0 20,0 25,0 36,0 47,0 74,0 100,0 140,0
сталь 7,0 7,0 9,0 12,0 14,0 22,0 28,0 40,0 52,0 80,0 110,0 150,0
