ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

Предохранительный клапан «Прегран» серии КПП 495-05-ОМ3, DN 10–25, PN 2,5 МПа tмакс. +120 oС, со свободным истечением на воздух.

Применение

Для воздуха и других газов.

Примечание

Стандартное исполнение - для воздуха.

Тип клапана

Полноподъемный, пружинный, резьбовой, открытой конструкции, с мягким уплотнением (EPDM).

Назначение

Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования.

Технические характеристики

Материал корпуса CuZn40Pb2 (латунь)
Максимально допустимая температура +120 oС
Максимально допустимое давление 2,5 МПа
Присоединение Наружная резьба BSP

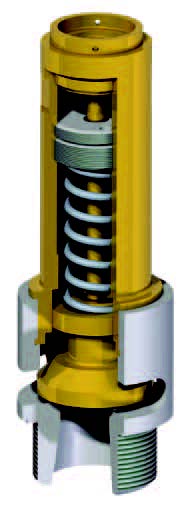

Спецификация

1 Сопло CuZn40Pb2 (латунь)
2 Колпак CuZn40Pb2 (латунь)
3 Тарелка CuZn40Pb2 (латунь)/EPDM
4 Стержень CuZn40Pb2 (латунь)
5 Тарелка пружины CuZn40Pb2 (латунь)
6 Регулирующая гайка CuZn40Pb2 (латунь)
7 Верхняя гайка CuZn40Pb2 (латунь)
8 Пружина В1

Примечание:настройка производится с шагом 0,01 МПа.

Размеры, (мм)

DN Седло Входной патрубок H B Масса, (кг)
Проход Сечение
d0 A, (мм2) G, (дюйм) a
10 (3/8") 10 78,5 3/8" 13 120 32 0,415
15 (1/2") 12 113 1/2" 13 120 32 0,415
20 (3/4") 16 201 3/4" 15 120 34 0,435
25 (1") 20 314 1" 17 120 42 0,460

Диапазоны настройки давления срабатывания

DN, (мм) Давление настройки, (МПа)
Максимальное (воздух) Минимальное (воздух)
10 (3/8") 2,5 0,11
15 (1/2") 2,2 0,11
20 (3/4") 2,0 0,07
25 (1") 1,6 0,07

Параметры клапанов

Характеристики CuZn40Pb2 (латунь)
PN, (МПа) 2,5
Давление, (МПа) 2,5
Максимальная температура, (oС) +120
Минимальная температура, (oС) -30
