Предохранительный клапан АДЛ ПРЕГРАН КПП 495-ЗМ, вода/пар, латунь или нерж.сталь, DN10...32, PN36/40, Тмакс 250С, наружная/внутренняя резьба

Предохранительный клапан АДЛ ПРЕГРАН КПП 495-ЗМ, вода/пар, латунь или нерж.сталь, DN10...32, PN36/40, Тмакс 250С, наружная/внутренняя резьба

Технические характеристики
Условный диаметр 15...50мм
Условное давление 40 бар
Давление настройки 0,3...16,0 бар *
Рабочая температура -60...+170°С
Тип присоединения Резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 495-ЗМ это полноподъемный клапан, который предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для водяного пара, сжатого воздуха и жидкостей. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан АДЛ ПРЕГРАН КПП 495-ЗМ, на воду/насыщенный пар, латунь или нержавеющая сталь, DN10...32, PN36/40, Тмакс 250°С, наружная/внутренняя резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗМ

Клапан предохранительный ПРЕГРАН КПП 495-ЗМ это полноподъемный клапан, который предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для водяного пара, сжатого воздуха и жидкостей. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗМ

Присоединение DN 20..25 мм
Условное давление вход
PN 36 бар - исполнение из латуни
PN 40 бар - исполнение из нержавеющей стали
Условное давление выход PN 16 бар
Настройка давления срабатывания
0,5...36,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура
–10…+200 °С - исполнение из латуни
–60…+250 °С - исполнение из нержавеющей стали
Тип предохранительного клапана Полноподъемный
Исполнение Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход Наружная резьба
Присоединение к трубопроводу выход Внутренняя резьба
ОПЦИИ
Исполнение без подрывного рычага

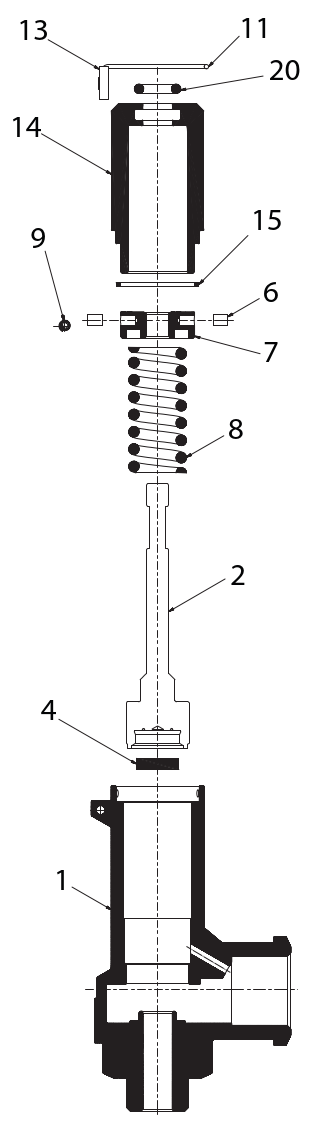

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП495-ЗМ

Модель клапана 495-05 495-04 Схема
1 Корпус бронза EN-CC491K нержавеющая сталь EN-1.4408
2 Диск латунь EN-CW617N нержавеющая сталь EN-1.4401
4 Седло PTFE (тефлон)/ кремнекаучуки/ фторкаучуки (витон) PTFE (тефлон) / кремнекаучуки / фторкаучуки (витон)
6 Ограничитель PTFE (тефлон) PTFE (тефлон)
7 Упор латунь EN-CW617N нержавеющая сталь EN-1.4305
8 Пружина нержавеющая сталь EN-1.4310 нержавеющая сталь EN-1.4310
9 Стопорная шайба нержавеющая сталь EN-1.4310 нержавеющая сталь EN-1.4310
10 Подрывной рычаг нержавеющая сталь EN-1.4301 нержавеющая сталь EN-1.4301
11 Пломбировочная проволока Пломбировочная проволока Пломбировочная проволока
12 Шильдик Алюминий Алюминий
13 Пломба Пластик Пластик


ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП495-ЗМ

R1х R2 Схема 3/8 х 1/2" 1/2 х 1/2" 1/2 х 3/4" 3/4 х 3/4" 3/4 х 1" 1 х 1"
Присоединение Внеш. резьба/ внутр. резьба Внеш. резьба/ внутр. резьба Внеш. резьба/ внутр. резьба Внеш. резьба/ внутр. резьба Внеш. резьба/ внутр. резьба Внеш. резьба/ внутр. резьба
d0 8 8 9,75 9,75 13 13
A0=πd02/4, (мм2) 50,26 50,26 74,66 74,66 132,73 132,73
H1 136 139 164 167 196 199
h1 148 151 190 190 220 220
A 9 12 12 15 15 18
L1 36 36 44 44 60 60
L2 32,5 35,5 45,5 48,5 58,5 61,5
Масса, (кг) латунь. 0,47 0,47 0,97 0,97 1,67 1,67
Масса, (кг) нерж.сталь 0,5 0,5 1,06 1,10 1,74 1,74
