Предохранительный клапан ПРЕГРАН КПП 495-ЗН, вода/пар, чугун, DN20...32, PN16, Тмакс 300С, внутренняя резьба

Технические характеристики

Условный диаметр	20...32мм
Условное давление	16 бар
Давление настройки	1,5...16,0 бар *
Рабочая температура	-10...+300°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 495-ЗН - полноподъемный предохранительный клапан из чугуна, предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для водяного пара, жидкостей и сжатого воздуха с температурой до 300С. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Предохранительный клапан ПРЕГРАН КПП 495-ЗН, на воду/пар, чугун, DN20...32, PN16, Тмакс 300°С, внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

Присоединение	DN 20..32 мм
Условное давление вход	PN 16 бар - исполнение из чугуна
Условное давление выход	PN 16 бар
Настройка давления срабатывания	1,5...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–10…+300 °С - исполнение из чугуна
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Внутренняя резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	С - клапаны с ограничением хода тарелки, применяются для воды и других нейтральных жидкостей; G - газонепроницаемое исполнение; WM - для морских условий; М - с мембраной и обрезиненной тарелкой; 11А - с обрезиненной тарелкой; B - с блокирующим винтом; W - с изолирующей вставкой

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

№	позиция	материал	Схема
1	Корпус	Серый чугун СЧ25
2	Седло	4Х13
3	Тарелка	4Х13
4	Колокол	Серый чугун СЧ25
5	Колпак	Серый чугун СЧ25
6	Стержень	20Х13
7	Капюшон	Серый чугун СЧ25
8	Пружина	50ХГФА

ДИАПАЗОНЫ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

DN, (мм)	Давление настройки, (МПа)
	Максимальное (жидк. и газы)	Максимальное (пар)	Минимальное
	Максимальное (жидк. и газы)	Максимальное (пар)	пар	жидк.
20х32	1,6	1,6	0,15	0,15
25х40	1,6	1,6	0,15	0,15
32х50	1,6	1,6	0,15	0,15

Примечание: настройка производится с шагом 0,1 бар

КОЭФФИЦИЕНТ ИСТЕЧЕНИЯ И ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПОЛНОГО ОТКРЫТИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

Тип клапана	DN, (мм)	Исполнение клапана
		Для паров и газов α		Для жидкостей αс (с ограничением хода)
		Диапазон давлений, (МПа)	b1 = 10 %	b1 = 10 %		b1 = 25 %	Коэффициент для паров и газов
				1,5 ≤ p < 5,0	5,0 ≤ p < 16,0	1,5 ≤ p < 16,0	b1 = 10 %
495	20х32	0,15 ≤ p < 0,25	0,73	0,03	0,27	0,27	0,36
		0,25 ≤ p < 1,6	0,78
	25х40	0,15 ≤ p < 0,23	0,73	0,03	0,27	0,27	0,36
		0,23 ≤ p < 0,16	0,78
	32х50	0,15 ≤ p < 0,19	0,71	0,03	0,27	0,27	0,36
		0,19 ≤ p < 0,35	0,76
		0,35 ≤ p < 1,6	0,78

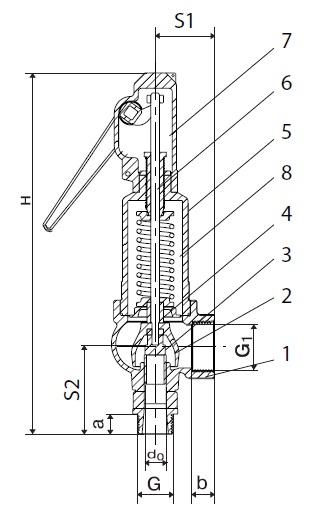

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 495-ЗН

DN1хDN2	Седло		Входной патрубок		Выходной патрубок		S1	S2	H	Масса
	Проход	Сечение
	d0	A	G	a	G1	b
	мм	мм2	дюйм	мм	дюйм	мм	мм	мм	мм	кг
20х32	16	201	3/4	15	1 1/4	18	50	71	275	3,0
25х40	20	314	1	18	1 1/2	20	54	80	320	4,2
32х50	25	491	1 1/4	19	2	22	65	88	357	5,4

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 495-ЗН

DN	20х32			25х40			32х50
d0	16			20			25
A0	201			314			491
P, (МПа)	I	II	III	I	II	III	I	II	III
0,15	200	244	7466	312	380	11664	488	590	18239
0,2	246	300	8621	385	469	13468	602	728	21060
0,25	290	356	9639	453	569	15058	708	857	23456
0,30	334	414	10559	522	648	16495	817	1017	25793
0,35	375	466	11405	585	730	17817	916	1145	27860
0,4	415	518	12192	648	811	19047	1014	1272	29784
0,4	455	570	12932	711	892	20202	1112	1399	31590
0,5	496	622	136362	774	973	21295	1210	1526	33299
0,6	576	725	14933	899	1135	23328	1406	1780	36477
0,7	656	829	16129	1024	1298	25197	1602	2035	39400
0,8	736	933	17243	1149	1460	26936	1797	2289	42121
0,9	815	1036	18288	1273	1622	28570	1991	2544	44676
1,0	894	1140	19278	1397	1784	30116	2185	2798	47092
1,2	1053	1347	21118	1645	2109	32990	2572	3307	51587
1,4	1211	1555	22810	1891	2433	35634	2958	3816	55720
1,6	1369	1762	24385	2139	2758	38094	3344	4324	59568

I — пар, (кг/ч), II — воздух, (м3/ч), III — вода, (л/ч).

ПРИМЕР ЗАКАЗА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 495-ЗН

«Прегран» КПП 495-01-16-ЗН-20х32-6,5 (клапан предохранительный пружинный «Прегран», полнопроходной, присоединительные патрубки Резьба/Резьба, с подрывным рычагом, серый чугун, PN 16, входной патрубок DN 20, выходной патрубок DN 32, давление настройки 6,5 бар (избыточное).
