Предохранительный клапан ПРЕГРАН КПП 496-03-100-ЗН, вода/пар/воздух, DN25...100, PN100, Тмакс 400С, фланцевый

Технические характеристики

Условный диаметр	25...100мм
Условное давление	100 бар
Давление настройки	0,5...62,0 бар
Рабочая температура	до +400°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП496-03-100 полнопроходной из литой стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Корпус изготовлен из литой стали для надёжной работы на высоких давлениях. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения, сжатого воздуха и др. Стандартное исполнение - на пар. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан ПРЕГРАН КПП 496-03-100-ЗН, на пар, воду и сжатый воздух, DN25...100, PN100, Тмакс 400°С, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03-100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03-100

Присоединение	DN 25..100 мм
Условное давление вход	PN 100 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	30,0...95,0 бар с шагом в 0,5 бар (настраивается и пломбируется на заводе) - в зависимости от диаметра
Рабочая температура	–40…+400 °С - исполнение из углеродистой стали
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое исп В
Присоединение к трубопроводу выход	Фланцевое исп В
ОПЦИИ	Фланцы исп Е или С по ГОСТ 33259-2015 С — клапаны с ограничением хода тарелки, применяется для воды и других нейтральных жидкостей; G — газонепроницаемое исполнение; WM — для морских условий; B — с блокирующим винтом; W — с изолирующей вставкой.

ДИАПАЗОНЫ НАСТРОЙКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03-100

DN, (мм)	Давление настройки, (МПа)
DN, (мм)	Максимальное (жидк. и газы)	Максимальное (пар)	Мин. пар	Мин. жидк.
25х40	9,5	9,5	6,0	6,0
32х50	9,5	9,5	6,0	6,0
40х65	9,5	9,5	4,8	4,8
50х80	9,5	9,5	4,8	4,8
65х100	9,5	9,5	4,8	4,8
80х125	7,8	7,8	3,8	3,8
100х150	6,2	6,2	3,0	3,0

Примечание: настройка производится с шагом 0,1 бар.

КОЭФФИЦИЕНТ ИСТЕЧЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03-100

Тип клапана	DN, (мм)	Исполнение клапанов
		Для паров и газов α	С ограниченным ходом
		b1 = 10 %	Для жидкостей αс	Для паров и газов α
			b1 = 10 %	b1 = 10 %
Стандартное исполнение	от 25х40 до 100х150	0,78	0,28	0,36

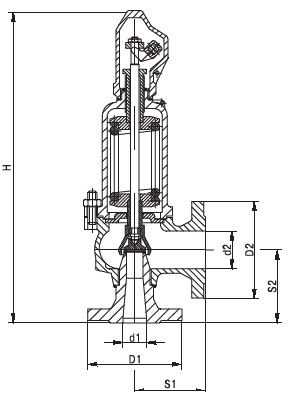

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03-100

DN1 х DN2	Седло		Вход. фланец	Выход.фланец	Толщина входного фланца		Выход. фланец	S1	S2	Слив конденсата, (дюйм)	H	Масса, (кг)
	Проход	Сечение	PN 6,3 МПа	PN 10,0 МПа	PN 6,3 МПа	PN 10,0 МПа	PN 2,5/4,0 МПа
	d0	A, (мм²)	D1	D2	PN 6,3 МПа	PN 10,0 МПа	PN 2,5/4,0 МПа
25х40	16	201	140	140	24	24	150	100	120	1/4	430	15
32х50	20	314	155	155	24	24	165	110	125	1/4	485	20
40х65	25	491	170	170	28	28	185	130	140	1/4	535	28
50х80	32	804	180	195	26	30	200	145	150	1/4	650	40
65х100	40	1257	205	220	26	34	235	155	165	3/8	685	50
80х125	50	1964	215	230	28	36	270	190	185	3/8	790	80
100х150	63	3117	250	-	30	-	300	210	200	3/8	940	130

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 496-03-100

Данные по пропускной способности приведены в техническом описании

ПРИМЕР ЗАКАЗА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 496-03-100

Предохранительный клапан «Прегран» КПП 496–03–100–ЗН–25Ч40–90 (клапан предохранительный «Прегран» стальной фланцевый, PN 10,0 МПа, входной патрубок DN 25, выходной
патрубок DN40, давление настройки 9,0 МПа).
