Предохранительный клапан ПРЕГРАН КПП 496-03-63-ЗН, на пар и воду, DN20...400, PN63, Тмакс 400С, фланцевый

Технические характеристики

Условный диаметр	20...400мм
Условное давление	63 бар
Давление настройки	0,5...62,0 бар
Рабочая температура	до +400°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП496-03 полнопроходной из углеродистой стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения, и др. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан ПРЕГРАН КПП 496-03-63-ЗН, на пар и воду, DN20...400, PN63, Тмакс 400°С, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03

Присоединение	DN 20..400 мм
Условное давление вход	PN 63 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	0,25...63,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - в зависимости от диаметра
Рабочая температура	–40…+400 °С - исполнение из углеродистой стали
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое исп В
Присоединение к трубопроводу выход	Фланцевое исп В
ОПЦИИ	Фланцы исп Е или С по ГОСТ 33259-2015 С — клапаны с ограничением хода тарелки, применяется для воды и других нейтральных жидкостей; G — газонепроницаемое исполнение; WM — для морских условий; B — с блокирующим винтом; W — с изолирующей вставкой.

ДИАПАЗОНЫ НАСТРОЙКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03

DN	d0	A	D1			D2			S1	S2	H	H Со вставкой	Давление настройки		Масса	схема
DN	d0	A	D1			D2			S1	S2	H	H Со вставкой	min max		Масса	схема
d1хd2	мм	мм2	мм						мм				МПа		кг
d1хd2	мм	мм2	PN25	PN40	PN63	PN10	PN25 \| PN40		мм				МПа		кг
20х32	16	201	105		130	-	140		95	110	400	4 70	3,8	6,2	12,0
25х40	20	314	115		140	-	150		100	110	420	4 95	3,8	6,2	14,0
32х50	25	491	140		155	-	165		110	115	475	5 60	3,8	6,2	20,0
40х65	32	804	150		170	-	185		130	140	535	6 40	3,0	5,0	28,0
50х80	40	1257	165		180	-	200		145	150	650	7 60	3,0	5,0	40,0
65х100	50	1964	185		205	-	235		155	160	685	8 15	3,0	5,0	50,0
80х125	63	3117	200		215	-	270		190	180	790	9 35	2,3	4,0	80,0
100х150	77	4657	235		250	-	300		210	200	940	-	1,8	3,2	130,0
125х200	93	6793	270		295	340	360	-	215	220	980	-	1,2	2,5	150,0
150х250	110	9503	300		-	405	-	-	225	245	1020	-	0,95	1,6	180,0
200х300	155	18870	360	-	-	445	-	-	265	290	1210	-	0,045	1,0	300,0
300х400	220	38010	485	-	-	565	-	-	335	370	1480	-	0,03	0,7	470,0
400х500	280	61575	620	-	-	670	-	-	375	415	1650	-	0,025	0,45	550,0

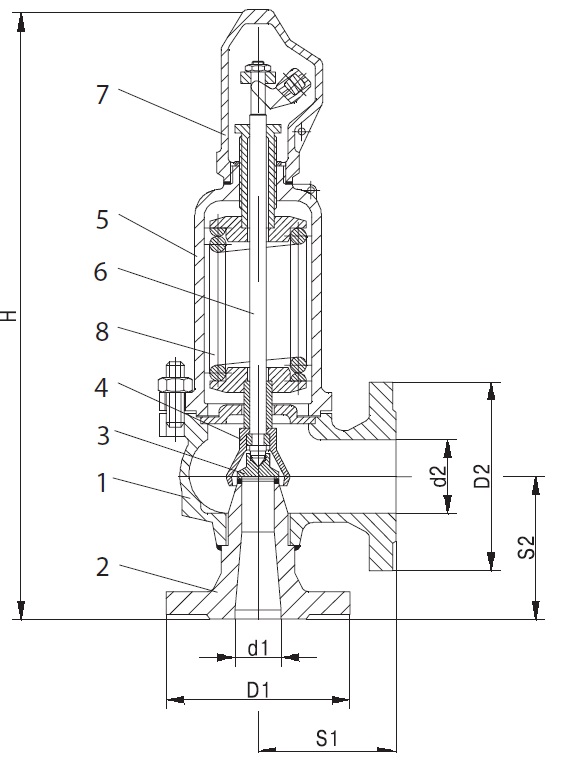

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-03

1	Корпус	GP240GH (Сталь 20Л)
2	Седло	GP240GH (Сталь 20Л)
3	Тарелка	GX5CrNi19-10 (10Х18Н10Т)
4	Колокол	EN-GJS-400-15 (GGG40)
5	Колпак	GP240GH (Сталь 20Л)
6	Стержень	X17CrNi16-2 (20Х17Н2)
7	Капюшон	GP240GH (Сталь 20Л)
8	Пружина	51CrV4 (50ХГФА)

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 496-03

Данные по пропускной способности приведены в техническом описании

ПРИМЕР ЗАКАЗА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН 496-03

«Прегран» КПП 496–03–63–ЗН–200Ч300–6,5 (клапан предохранительный пружинный «Прегран», полноподъемный, присоединительные патрубки Фланец/Фланец, с подрывным рычагом, стальной, PN 6,3 МПа, входной патрубок DN200, выходной патрубок DN300, давление настройки 0,65 МПа (избыточное)
