Предохранительный клапан ПРЕГРАН КПП 496-ОН, на пар/воздух, DN20...200, PN16...40, Тмакс 400С, фланцевый

Технические характеристики

Условный диаметр	20...200мм
Условное давление	16/40 бар
Давление настройки	0,5...40,0 бар
Рабочая температура	до +400°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 496-ОН полнопроходной из чугуна или углеродистой стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для насыщенного или перегретого пара, а так же для сжатого воздуха. Открытая конструкция. Не применяется на воду. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Предохранительный клапан ПРЕГРАН КПП 496-ОН, на пар/воздух, DN20...200, PN16...40, Тмакс 400С, открытая пружина, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

Присоединение	DN 20..200 мм
Условное давление вход	PN 16 бар - исполнение из чугуна PN 40 бар - исполнение из высокопрочного чугуна, углеродистой или нержавеющей стали
Условное давление выход	PN 10/16 бар
Настройка давления срабатывания	0,5...32,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - пар 0,45...40,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - газы
Рабочая температура	–10…+300 °С - исполнение из чугуна –10…+350 °С - исполнение из высокопрочного чугуна –40…+400 °С - исполнение из углеродистой стали –60…+300 °С - исполнение из нержавеющей стали
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, открытой конструкции
Присоединение к трубопроводу вход	Фланцевое исп В
Присоединение к трубопроводу выход	Фланцевое исп В
ОПЦИИ	Фланцы исп Е или С по ГОСТ 33259-2015

ДИАПАЗОНЫ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

Параметры			DN, (мм)
Параметры			20 х 32	25 х 40	32 х 50	40 х 65	50 х 80	65 x 100	80 х 125	100 х 150	125 х 200	150 х250
Давление настройки	Максимальное. ( газы)	PN 1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,25	1,0
	Максимальное. ( газы)	PN 4,0	4,0	4,0	4,0	3,2	3,2	3,2	2,5	2,0	1,25	1,0
	Максимальное (пар)	PN 1,6	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,25	1,0
	Максимальное (пар)	PN 4,0	3,2	3,2	3,0	2,4	2,2	2,4	2,0	1,8	1,25	1,0
	Мининимальное	пар	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,045	0,045
	Мининимальное	жидк.	0,045	0,045	0,045	0,045	0,045	0,045	0,045	0,045	0,045	0,045

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

Тип клапана	496-01					496-02				496-03							496-04
Характеристики	Чугун GG-25					Чугун GGG-40				Сталь GP240GH (Сталь 20)							Cталь (GX5CrNi19-10)
PN, (МПа)	1,6					4,0				4,0							4,0
Давление, (МПа)	1,6	1,44	1,28	1,12	0,96	4,0	3,5	2,8	2,4	4,0	3,92	3,8	3,6	3,2	2,8	2,2	3,56	2,76	2,49	2,26	2,1	1,96
Максимальная температура, (°С)	100	150	200	250	300	120	200	300	350	100	150	200	250	300	350	400	120	100	150	200	250	300
Минимальная температура, (°С)	-10					-10				-10							-60

ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПОЛНОГО ОТКРЫТИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

Среда	Давление настройки, (МПа)	Давлениеполного открытия, (%)	Давление закрытия
жидкости	< 0,3	+5	-0,03 МПа
жидкости	? 0,3	+5	-10 %
насыщенный пар, воздух	< 0,3	+10	-0,06 МПа
насыщенный пар, воздух	? 0,3	+10	-20 %

Примечание: настройка производится с шагом 0,01 МПа.

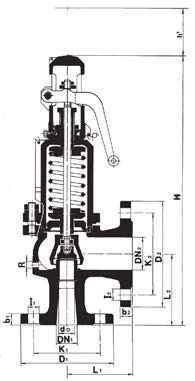

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН

Параметры предохранительного клапана "Прегран" серии КПП 496-ОН (фланцевое присоединение)														Схема
DN1хDN2			20х32	25х40	32х50	40х65	50х80	65х100	80х125	100х150	125х200	150х250	200х300
do			16	20	25	32	40	50	63	77	93	110	155
h			7,0	9,0	12,0	12,0	18,0	18,0	20,0	29,0	-	-	-
h/dо			0,44	0,45	0,48	0,38	0,45	0,36	0,32	0,38	-	-	-
H			350	395	420	500	555	660	710	810	860	1000	1250
h1			112	129	129	148	148	191	191	191	-	-	-
L1			85	95	100	115	125	140	155	175	215	225	265
L2			95	105	110	130	145	150	170	180	220	245	260
R			1/4"	1/4"	1/4"	1/4"	1/4"	3/8"	3/8"	3/8"	3/8"	3/8"	1/2"
Входные фланцы	PN 1,6	D1	105	115	140	150	165	185	200	220	250	285	340
		K1	75	85	100	110	125	145	160	180	210	240	295
		I1	14	14	18	18	18	18	18	18	18	22	22
		b1	16	16	18	18	20	20	22	24	25	25	25
		Nотв	4	4	4	4	4	4	8	8	8	8	8
	PN 4,0	D1	105	115	140	150	165	185	200	235	270	300	360
		K1	75	85	100	110	125	145	160	190	220	250	310
		I1	14	14	18	18	18	18	18	22	26	26	26
		b1	18	18	18	18(20)	20	22	24	24	25	27	30
		Nотв	4	4	4	4	4	8	8	8	8	8	12
Выходные фланцы	PN 1,0/1,6	D2	140	150	165	185	200	220	250	285	340	395	445
		K2	100	110	125	145	160	180	210	240	295	355	400
		I2	18	18	18	18	18	18	18	22	22	26	22
		b2	18	18	20	20 (18)	22 (20)	24 (20)	26 (22)	26 (22)	27 (21)	28 (23)	28
		Nотв	4	4	4	4	8	8	8	8	12 (8)	12	12
Масса, (кг)	cч		8,00	9,60	13,87	20,27	26,68	39,48	55,48	82,15	90	140	228
	вч		8,73	10,47	15,13	22,11	29,11	43,08	60,54	89,64	-	-	-
	Сталь		8,50	10,60	14,87	21,27	28,68	41,48	58,48	87,15	100	155	250
