Предохранительный клапан ПРЕГРАН КПП 496-ОН1, на пар/воздух, DN20...200, PN16...40, Тмакс 400С, открытая конструкция, фланцевый

Технические характеристики

Условный диаметр	20...200мм
Условное давление	16/40 бар
Давление настройки	0,5...32,0 бар
Рабочая температура	до +400°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный ПРЕГРАН КПП 496-ОН1 полнопроходной из чугуна или углеродистой стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем пароснабжения, сжатого воздуха и др. Не устанавливается на жидкости. Клапан поставляется настроенным и опломбированным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР НА ВХОДЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
GS04D462923	ПРЕГРАН КПП 496-01-16-ОН1-032x050 предохранительный клапан ф/ф DN32х50 PN16 tmax=300oC чугун	32	59847.85 ₽	уточняйте
GS04D462924	ПРЕГРАН КПП 496-01-16-ОН1-040x065 предохранительный клапан ф/ф DN40х65 PN16 tmax=300oC чугун	40	72920.59 ₽	уточняйте
GS04D462925	ПРЕГРАН КПП 496-01-16-ОН1-050x080 предохранительный клапан ф/ф DN50х80 PN16 tmax=300oC чугун	50	85279.72 ₽	уточняйте
GS04D462927	ПРЕГРАН КПП 496-01-16-ОН1-065x100 предохранительный клапан ф/ф DN65х100 PN16 tmax=300oC чугун	65	125470.44 ₽	уточняйте
GS04D462932	ПРЕГРАН КПП 496-01-16-ОН1-080x125 предохранительный клапан ф/ф DN80х125PN16 tmax=300oC чугун	80	160084.12 ₽	уточняйте
GS04D462933	ПРЕГРАН КПП 496-01-16-ОН1-100x150 предохранительный клапан ф/ф DN100х150 PN16 tmax=300oC чугун	100	205854.71 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан ПРЕГРАН КПП 496-ОН1, на пар/воздух, DN20...200, PN16...40, Тмакс 400С, открытая конструкция, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

Присоединение	DN 20..200 мм
Условное давление вход	PN 16 бар - исполнение из чугуна PN 40 бар - исполнение из углеродистой стали
Условное давление выход	PN 10/16 бар
Настройка давления срабатывания	0,5...32,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - пар 0,45...32,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе) - газы
Рабочая температура	–10…+300 °С - исполнение из чугуна –40…+400 °С - исполнение из углеродистой стали
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, открытой конструкции
Присоединение к трубопроводу вход	Фланцевое исп В
Присоединение к трубопроводу выход	Фланцевое исп В
ОПЦИИ	Фланцы исп Е или С по ГОСТ 33259-2015

ДИАПАЗОНЫ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

Параметры			DN, (мм)
			20х32	25х40	32х50	40х65	50х80	65х100
Давление настройки	Макс. (пар)	PN 1,6	1,3	1,3	1,3	1,3	1,3	1,3
		PN 4,0	3,2	3,2	3,0	2,4	2,2	2,4
	Мин.	пар	0,05	0,05	0,05	0,05	0,05	0,05
		газы	0,045	0,045	0,045	0,045	0,045	0,045

Параметры			DN, (мм)
			80х125	100х150	125х200	150х250	200х300
Давление настройки	Макс. (пар)	PN 1,6	1,3	1,3	1,25	1,0	0,8
		PN 4,0	2,0	1,8	1,25	1,0	0,8
	Мин.	пар	0,05	0,05	0,045	0,045	0,05
		газы	0,045	0,045	0,045	0,045	0,05

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

Тип клапана	496-01					496-03
Характеристики	Чугун GG-25					Сталь GP240GH (сталь 20)
PN, (МПа)	1,6					4,0
Давление, (МПа)	1,6	1,44	1,28	1,12	0,96	4,0	3,92	3,8	3,6	3,2	2,8	2,2
tмакс., (oС)	100	150	200	250	300	100	150	200	250	300	350	400
tмин., (oС)	-10					-40

ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПОЛНОГО ОТКРЫТИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

Среда	Давление настройки, (МПа)	Давление полного открытия, (%)	Давление закрытия
насыщенный пар, воздух	< 0,3	+10	-0,06 МПа
насыщенный пар, воздух	≥ 0,3	+10	-20 %

Примечание: настройка производится с шагом 0,01 МПа.

Состояние поставки: Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).

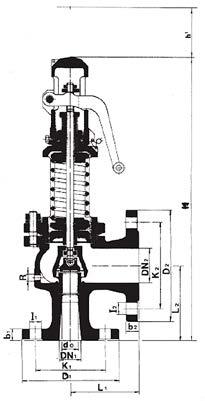

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ПРЕГРАН КПП 496-ОН1

Параметры предохранительного клапана "Прегран" серии КПП 496-ОН1 с открытой пружиной (фланцевое присоединение)
Параметры			DN1хDN2											Схема
Параметры			20х32	25х40	32х50	40х65	50х80	65х100	80х125	100х150	125х200	150х250	200х300	Схема
do			16	20	25	32	40	50	63	77	93	110	155
h			7,0	9,0	12,0	12,0	18,0	18,0	20,0	29,0	-	-	-
h/dо			0,44	0,45	0,48	0,38	0,45	0,36	0,32	0,38	-	-	-
H			350	395	420	500	555	660	710	810	860	1000	1250
h1			112	129	129	148	148	191	191	191	-	-	-
L1			85	95	100	115	125	140	155	175	215	225	265
L2			95	105	110	130	145	150	170	180	220	245	260
R			1/4"	1/4"	1/4"	1/4"	1/4"	3/8"	3/8"	3/8"	3/8"	3/8"	1/2"
Входные фланцы	PN 1,6	D1	105	115	140	150	165	185	200	220	250	285	340
		K1	75	85	100	110	125	145	160	180	210	240	295
		I1	14	14	18	18	18	18	18	18	18	22	22
		b1	16	16	18	18	20	20	22	24	25	25	25
		Nотв	4	4	4	4	4	4	8	8	8	8	8
	PN 4,0	D1	105	115	140	150	165	185	200	235	270	300	360
		K1	75	85	100	110	125	145	160	190	220	250	310
		I1	14	14	18	18	18	18	18	22	26	26	26
		b1	18	18	18	18(20)	20	22	24	24	25	27	30
		Nотв	4	4	4	4	4	8	8	8	8	8	12
Выходные фланцы	PN 1,0/1,6	D2	140	150	165	185	200	220	250	285	340	395	445
		K2	100	110	125	145	160	180	210	240	295	355	400
		I2	18	18	18	18	18	18	18	22	22	26	22
		b2	18	18	20	20 (18)	22 (20)	24 (20)	26 (22)	26 (22)	27 (21)	28 (23)	28
		Nотв	4	4	4	4	8	8	8	8	12 (8)	12	12
Масса, (кг)	cч		8,00	9,60	13,87	20,27	26,68	39,48	55,48	82,15	90	140	228
	Сталь		8,50	10,60	14,87	21,27	28,68	41,48	58,48	87,15	100	155	250
	Нерж. сталь		8,50	10,60	14,87	21,27	28,68	41,48	58,48	87,15	100	155	250
