ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

Предохранительный клапан «Прегран» серии КПП 496-ЗН, DN 20–150, PN 1,6/4,0 МПа

Применение

Для жидкостей, пара и сжатого воздуха. Используется для защиты оборудования и трубопроводов от возрастания давлениявыше допустимого.

Примечание

стандартное исполнение - для пара.

Тип клапана

Полноподъемный, пружинный, угловой, фланцевый, закрытой конструкции.

Назначение

Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др.

Присоединение

Фланцы по DIN, ANSI (класс 150, 300)*

*За подробной технической информацией обращайтесь к инженерам компании АДЛ.

Технические характеристики

496-01 496-02 496-03 496-04
Макс. доп. температура +300 oС +350 oС +400 oС +300 oС
Макс. доп. давление 1,6 МПа 4,0 МПа 4,0 МПа 4,0 МПа
Присоединение Фланцы по DIN

Коэффициент расхода ?

Пар, газы 0,78
Жидкости 0,6
Вязкие жидкости 0,36

Высота подъема седла h

Диапазоны настройки давления срабатывания

Параметры DN, (мм)
20?32 25?40 32?50 40?65 50?80 65?100 80?125 100?150 125?200 150?250 200?300
Давление настройки Макс. (жидк. и газы) PN 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,25 1,0 0,8
PN 4,0 4,0 4,0 4,0 3,2 3,2 3,2 2,5 2,0 1,25 1,0 0,8
Макс. (пар) PN 1,6 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,25 1,0 0,8
PN 4,0 3,2 3,2 3,0 2,4 2,2 2,4 2,0 1,8 1,25 1,0 0,8
Мин. пар 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,045 0,045 0,05
жидк. 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,045 0,05

Параметры клапанов

Тип клапана 496-01 496-02 496-03 496-04
Характеристики Чугун GG-25 Чугун GGG-40 Сталь GP240GH (сталь 20) Cталь (GX5CrNi19-10)
PN, (МПа) 1,6 4,0 4,0 4,0
Давление, (МПа) 1,6 1,44 1,28 1,12 0,96 4,0 3,5 2,8 2,4 4,0 3,92 3,8 3,6 3,2 2,8 2,2 3,56 2,76 2,49 2,26 2,1 1,96
tмакс., (oС) 100 150 200 250 300 120 200 300 350 100 150 200 250 300 350 400 120 100 150 200 250 300
tмин., (oС) -10 -10 -40 -60 (-196 oС - по запросу)

Допустимые значения давления полного открытия и закрытия

Среда Давление настройки, (МПа) Давлениеполного открытия, (%) Давлениезакрытия
жидкости < 0,3 +5 -0,03 МПа
? 0,3 +5 -10 %
насыщенный пар, воздух < 0,3 +10 -0,06 МПа
? 0,3 +10 -20 %

Примечание: настройка производится с шагом 0,01 МПа.

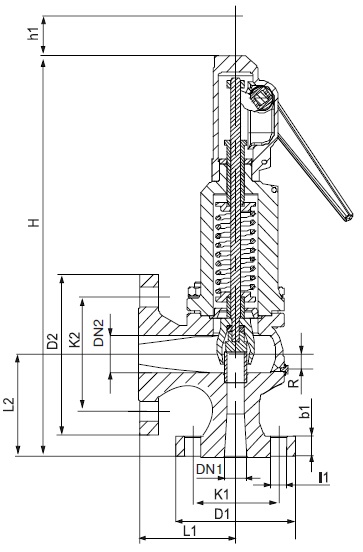

Параметры предохранительного клапана «Прегран» серии КПП 496-ЗН (фланцевое присоединение)

Состояние поставки

Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).

Параметры DN1?DN2
20?32 25?40 32?50 40?65 50?80 65?100 80?125 100?150 125?200 150?250 200?300
do 16 20 25 32 40 50 63 77 93 110 155
h 7,0 9,0 12,0 12,0 18,0 18,0 20,0 29,0 - - -
h/dо 0,44 0,45 0,48 0,38 0,45 0,36 0,32 0,38 - - -
H 350 395 420 500 555 660 710 810 860 1000 1250
h1 112 129 129 148 148 191 191 191 - - -
L1 85 95 100 115 125 140 155 175 215 225 265
L2 95 105 110 130 145 150 170 180 220 245 292
R(1) 1/4" 1/4" 1/4" 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8" 1/2"
Входные фланцы PN 1,6 D1 105 115 140 150 165 185 200 220 250 285 340
K1 75 85 100 110 125 145 160 180 210 240 295
I1 14 14 18 18 18 18 18 18 18 22 22
b1 16 16 18 18 20 20 22 24 25 25 25
Nотв 4 4 4 4 4 4 8 8 8 8 8
PN 4,0 D1 105 115 140 150 165 185 200 235 270 300 360
K1 75 85 100 110 125 145 160 190 220 250 310
I1 14 14 18 18 18 18 18 22 26 26 26
b1 18 18 18 18(20) 20 22 24 24 25 27 30
Nотв 4 4 4 4 4 8 8 8 8 8 12
Выходные фланцы PN 1,0/1,6 D2 140 150 165 185 200 220 250 285 340 395 445
K2 100 110 125 145 160 180 210 240 295 355 400
I2 18 18 18 18 18 18 18 22 22 26 22
b2 18 18 20 20 (18) 22 (20) 24 (20) 26 (22) 26 (22) 27 (21) 28 (23) 28
Nотв 4 4 4 4 8 8 8 8 8 12 12
Масса, (кг) cч 8,00 9,60 13,87 20,27 26,68 39,48 55,48 82,15 90 140 228
вч 8,73 10,47 15,13 22,11 29,11 43,08 60,54 89,64 - - -
Сталь 8,50 10,60 14,87 21,27 28,68 41,48 58,48 87,15 100 155 250
Нерж. сталь

Примечание: R(1) - дренажное отверстие по умолчанию отсутствует. Возможность исполнения уточняйте у сотрудника АДЛ
