ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

Предохранительный клапан серии Si57, DN 20–150, PN 1,6/4,0 МПа

Применение

Для водяного пара, сжатого воздуха и других газов и паров.

Примечание

Стандартное исполнение - для пара. Преимуществом данной модели является возможность точной настройки давления срабатывания клапана в диапазоне от 0,01–0,05 МПа.

Тип клапана

Полноподъемный, грузовой, угловой, фланцевый, закрытой конструкции.

Назначение

Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды непосредственно в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования.

Состояние поставки

Клапан поставляется заказчику настроенным натребуемое давление начала открытия (давление настройки).

Технические характеристики

Si5701 Si5702 Si5702CrNi
Материал корпуса ЧугунGG- 25(СЧ25) Сталь GP240GH(20Л) Нерж. сталь (GX5CrNi19-10)
Максимально допустимая тем- пература +200 oC +400 oC +300 oC
Максимально допустимое дав- ление 1,6 МПа 4,0 МПа 4,0 МПа
Присоединение Фланцы по DIN

Варианты исполнения

P - стандартное исполнение;

G - газонепроницаемом;

WM - для морских условий.

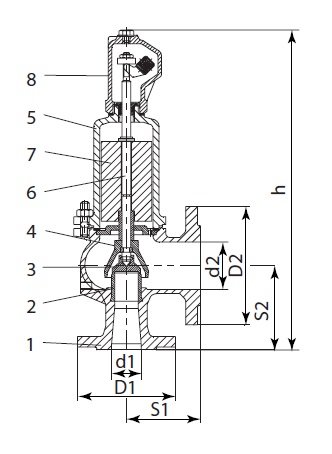

Спецификация

th
Чугун GG-25 (СЧ25) Сталь GP240GH (20Л) Нерж. сталь (GX5CrNi19-10)
1 Корпус EN-GJL-250 (GG25) GP240GH (20Л) GX5CrNi19-10
2 Седло Х39CrMo17-1 (4Х13) Х39CrMo17-1 (4Х13) X6CrNiTi18-10
3 Тарелка Х39CrMo17-1 (4Х13) Х39CrMo17-1 (4Х13) X6CrNiTi18-10
4 Колокол EN-GJS-400-15 (GGG40) EN-GJS-400-15 (GGG40) GX5CrNi19-10
5 Колпак EN-GJL-250 (GG25) EN-GJS-400-15 (GGG40) GX5CrNi19-10
6 Стержень X20Cr13 X20Cr13 X6CrNiTi18-10
7 Груз Сталь/Свинец Сталь/Свинец X6CrNiTi18-10
8 Капюшон EN-GJS-400-15 (GGG40) EN-GJS-400-15 (GGG40) GX5CrNi19-10

Диапазоны настройки давления срабатывания

Параметры DN, (мм)
20?32 25?40 32?50 40?65 50?80 65?100 80?125 100?150 125?200 150?250
Максимальное (пары и газы) PN 1,6 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05
PN 4,0 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05
Минимальное Пары и газы 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01

Параметры клапанов

Характеристики Чугун GG-25 (СЧ25) Сталь GP240GH (20Л) Нержавеющая сталь (GX5CrNi19-10)
PN, (МПа) 1,6 4,0 4,0
Максимальная температура, (oС) 100 150 200 100 150 200 250 300 350 400 20 100 150 200 250 300
Минимальная температура, (oС) -10 -40 -196

Коэффициент истечения и допустимые значения давления полного открытия

Исполнение клапана DN, (мм) Коэффициент истечения, (a)
Si5701; Si5702; Si5702CrNi от 20?32 до 80?125 0,5
от 100?150 до 150?250 0,46

Примечание: настройка производится с шагом 0,001 МПа.

Параметры предохранительных клапанов

DN1?DN2 20?32 25?40 32?50 40?65 50?80 65?100 80?125 100?150 125?200 150?250
Седло Проход d0 16 20 25 32 40 50 63 77 93 110
Сечение, (мм2) А 201 314 491 804 1257 1964 3117 4667 6793 9503
Входные фланцы PN 1,6 D1 105 115 140 150 165 185 200 220 250 285
PN 4,0 D1 105 115 140 150 165 185 200 239 270 300
Выходные фланцы PN 1,0 D2 140 150 165 185 200 220 250 285 340 395
Длина конструкции S1 85 95 100 115 125 140 155 175 215 225
S2 95 105 110 130 145 150 170 180 220 245
Высота конструкции H 345 395 420 495 550 660 710 810 860 1000
Дренаж 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4"
Давление начала открытия мин., (МПа) 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01
макс., (МПа) 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05
Масса чугун, (кг) 8,0 10,0 15,0 22,0 30,0 42,0 60,0 90,0 125,0 170,0
сталь, (кг) 9,0 11,0 16,0 25,0 35,0 47,0 65,0 95,0 130,0 175,0

Пропускная способность

DN 20?32 25?40 32?50 40?60 50?80 65?100 80?125 100?150 125?200 150?250
d0 16 20 25 32 40 50 63 77 93 110
A0 201 314 491 804 1257 1964 3117 4657 6793 9503
P I II I II I II I II I II I II I II I II I II I II
0,10 60 69 94 108 147 169 241 277 377 434 589 677 935 1075 1285 1478 1874 2156 2622 3014
0,15 63 73 98 114 153 178 251 292 392 456 613 712 972 1131 1336 1554 1949 2267 2727 3171
0,20 65 76 102 119 159 187 260 306 407 478 635 747 1008 1186 1386 1630 2022 2378 2828 3327
0,25 67 80 105 125 164 196 269 320 421 501 658 782 1043 1242 1434 1706 2092 2489 2927 3482
0,30 70 84 109 131 171 204 280 335 437 523 683 817 1084 1297 1490 1783 2173 2600 3040 3638
0,35 72 87 113 136 177 213 289 349 452 545 707 852 1121 1352 1541 1859 2248 2712 3145 3793
0,40 75 91 117 142 183 222 280 363 469 568 733 887 1163 1408 1598 1935 2331 2823 3261 3949
0,45 78 94 121 147 189 231 310 377 485 590 757 922 1201 1463 1651 2011 2409 2934 3370 4104
0,50 80 98 125 153 196 239 320 392 501 612 783 957 1242 1519 1707 2088 2490 3045 3484 4260

I — пар, (кг/ч),

II — воздух, (нм3/ч).

Пример заказа

Si 5701-50?80 Рср. 0,05 МПа (клапан предохранительный чугунный фланцевый DN 50?80, PN настройки 0,05 МПа).
