ТЕХНИЧЕСКИЙ
/
ПРЕРЫВАТЕЛИ ВАКУУМА
/

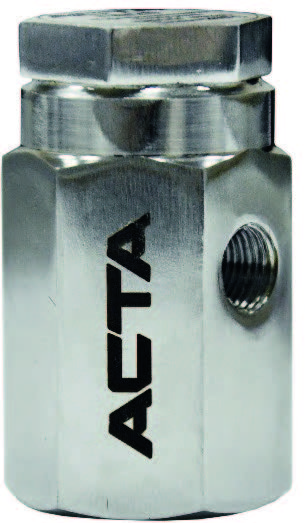

Прерыватель вакуума АСТА серии ПВ151

Прерыватель вакуума АСТА серии ПВ151

Технические характеристики
Номинальный диаметр входа DNвх G 1/2"
Условное давление PN 25 бар
Рабочая среда Водяной пар
Минимальный перепад давления ΔP для полного открытия 4,6 мм рт . ст .
Тип присоединения Внутренняя резьба
Монтажное положение Вертикально
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69
Масса 0,2 кг
Применение

Прерыватель вакуума АСТА серии ПВ151 – клапан, позволяющий предотвратить образование вакуума в системе за счёт выравнивания давления до атмосферного.
Данный клапан позволяет предотвратить гидроудары в паровых линиях, а также избежать разрушения оборудования в результате деформации. Прерыватель вакуума рекомендуется использовать перед теплообменным оборудованием с регулированием нагрузки по пару, а также для защиты сосудов от образования вакуума при остановах.


Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Прерыватель вакуума АСТА серии ПВ151



Описание

Прерыватель вакуума АСТА серии ПВ151 – клапан, позволяющий предотвратить образование вакуума в системе за счёт выравнивания давления до атмосферного.
Данный клапан позволяет предотвратить гидроудары в паровых линиях, а также избежать разрушения оборудования в результате деформации. Прерыватель вакуума рекомендуется использовать перед теплообменным оборудованием с регулированием нагрузки по пару, а также для защиты сосудов от образования вакуума при остановах.



Технические характеристики

Номинальный диаметр входа DNвх G 1/2"
Условное давление PN 25 бар
Рабочая среда Водяной пар
Минимальный перепад давления ΔP для полного открытия 4,6 мм рт . ст .
Тип присоединения Внутренняя резьба
Монтажное положение Вертикально
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69
Масса 0,2 кг


Ограничения применения

Давление рабочей среды, бар Максимальная температура рабочей среды, °С
13 400
21 220
25 120

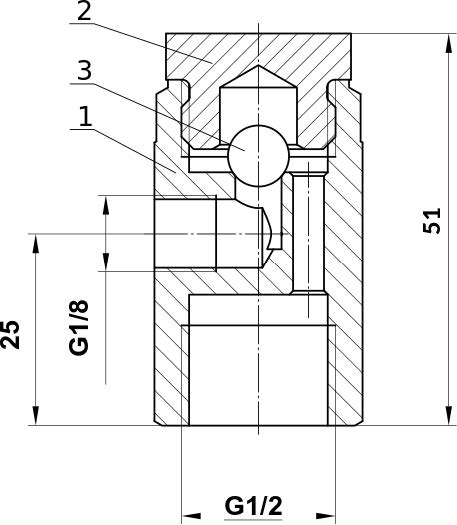

Спецификация материалов

№ Наименование Материал
1 Корпус Cталь 12Х18Н10Т
2 Крышка Cталь 12Х18Н10Т
3 Шар Сталь 12Х18Н10Т

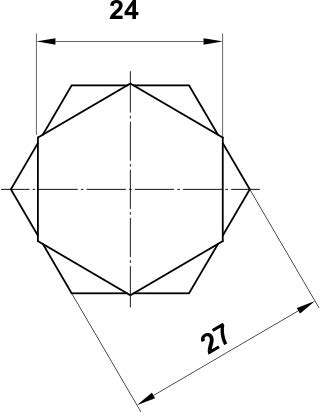

Габаритные размеры

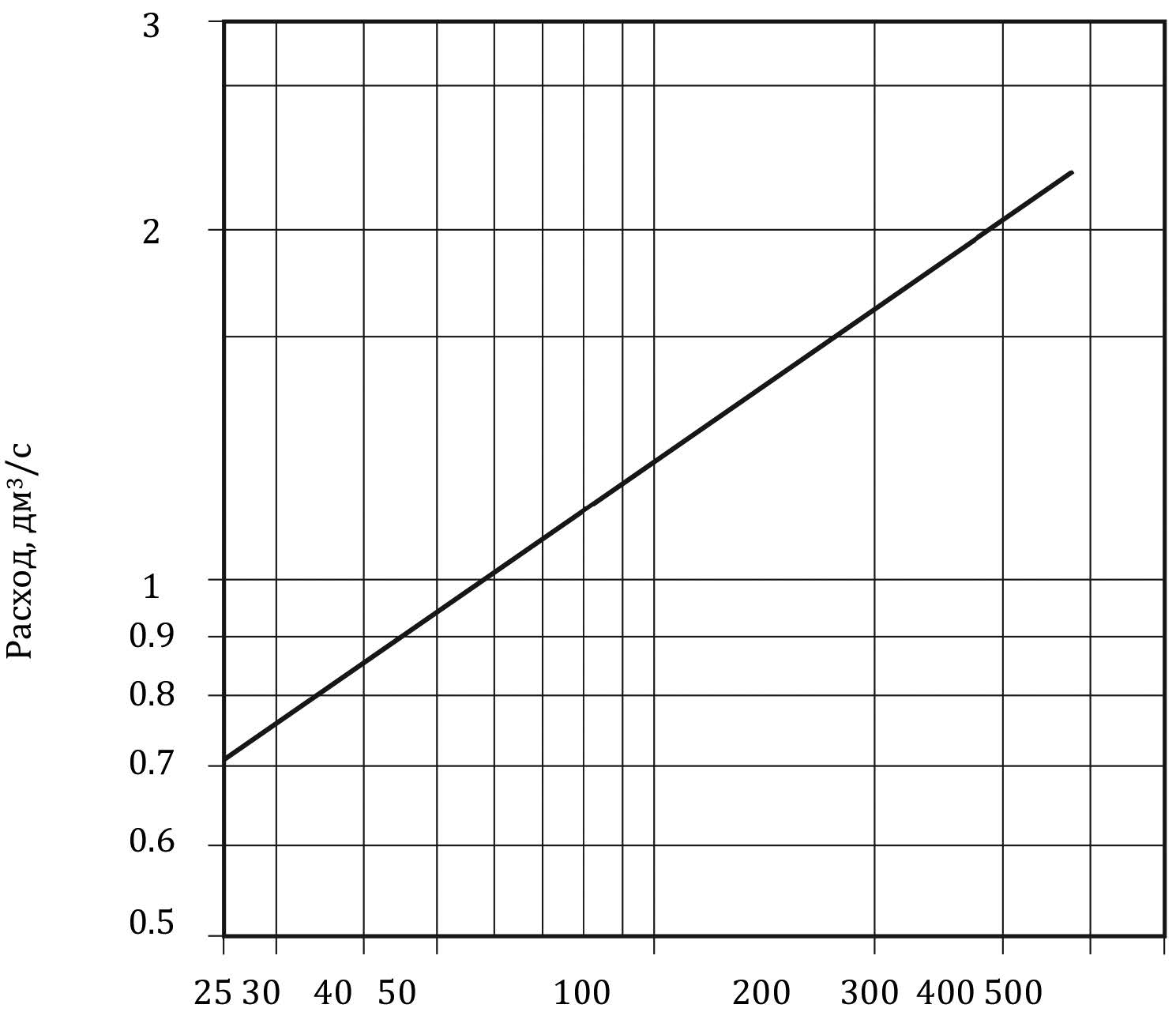

График пропускной способности





αP, мм рт. ст.
