Прерыватель вакуума АДЛ VBS25, нержавеющая сталь, DN15, PN25, резьбовой

Технические характеристики

Условный диаметр	15 мм
Рабочее давление	25 бар
Рабочая температура	-60...+400 °С
Присоединение	Внутренняя или наружная резьба
Глубина вакуума	фиксированная

Применение

Прерыватели вакуума АДЛ VBS25 – предназначены для избегания образования вакуума в паропроводах при его конденсации. Прерыватели вакуума АДЛ VBS25 защищают установленное оборудование (теплообменные аппараты, варочные котлы и др.), снижают риски гидроударов.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*	КОЛИЧЕСТВО / ЗАКАЗ
GT01A511776	VBS25-015 Прерыватель вакуума нержавеющая сталь р/р Ду 1/2" РN25	15	5885.58 ₽	5	0

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Прерыватель вакуума АДЛ VBS25, нержавеющая сталь, DN15, PN25, внутренная резьба

ОПИСАНИЕ прерывателя вакуума ADCA VBS25

Прерыватель вакуума VBS25 представляет из себя клапан в корпусе из нержавеющей стали. Рабочим элементом является нержавеющий свободно двигащийся внутри корпуса прерывателя вакуума шар. Во время работы системы, шар прижимается давлением рабочей среды к выпускному отверстию. При останове системы и начале процесса образования вакуума, шар перемещается от выпускного отверстия, тем самым освобождая вход атмосферы в сам клапан и далее по каналам внтури корпуса перывателя вакуума в систему, тем самым сбрасывая начинающийся образовываться вакуум.

Применение прерывателя вакуума АДЛ VBS25

Прерываетель вакуума применяется для предотвращения образования вакуума в трубопроводах и в оборудовании. В основном данная модель применяется для защиты теплообменных аппаратов, варочных котлов и т.п. где не требуется точность - только сброс образующегося вакуума. Устанавливается обычно в связке с термостатическим конденсатоотводчиком, который выполняет роль воздухоотводчика для паровых систем - так называемая группа безопасности. Простая и надежная конструкция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ прерывателя вакуума АДЛ VBS25

Диаметр клапана	15 мм, выход 1/8"
Номинальное давление	25 бар
Рабочая температура среды	– 60°C до + 400°C
Тип установки	строго вертикальная установка
Присоединения	Внутренняя резьба
ОПЦИИ	--

Спецификация прерывателя вакуума АДЛ VBS25

№	Позиция	Материал	Схема
1	Корпус	AISI 304
2	Шар	15ШХ
3	Крышка	AISI 304
4	Шильдик	Алюминий

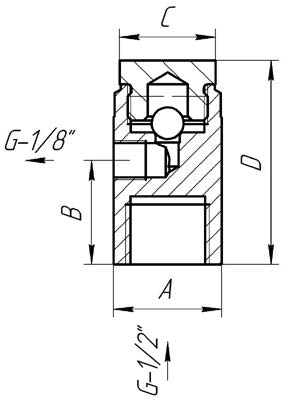

Размеры прерывателя вакуума АДЛ VBS25, (мм)

DN	Размеры, (мм)				Масса, (кг)
DN	A	B	C	D	Масса, (кг)
1/2"	32	26	27	52	0,19

Пропускная способность прерывателя вакуума АДЛ VBS25

Расход, дм³/сек	0,7	0,8	0,9	1	1,5	2
Перепад давления, мм Hg	25	35	45	55	175	290

Пример заказа прерывателя вакуума АДЛ VBS25:

VBS25–15 — Прерыватель вакуума АДЛ, нержавеющая сталь,DN 2”, РN 25, присоединение резьбовое.
