Прерыватель вакуума ADCA VB17, регулируемый, нержавеющая сталь, DN15...50, PN21, резьбовой/фланцевый

Технические характеристики

Условный диаметр	15...50 мм
Рабочее давление	16 бар
Рабочая температура	-60...+120 °С
Присоединение	Резьбовое, фланцевое
Глубина вакуума	0,05...0,95 бар

Применение

Прерыватели вакуума ADCA VB17 – предназначены для избегания образования вакуума в паропроводах при его конденсации , а так же в газовых и жидкостных системах. Прерыватели вакуума ADCA VB17 защищают установленное оборудование (теплообменные аппараты, варочные котлы и др.), снижают риски гидроударов, а наличие регулировочной пружины дает возможность настраивать требуемую глубину вакуума в широком диапазоне.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Прерыватель вакуума ADCA VB17, регулируемый, нержавеющая сталь, DN15...50, PN21, резьбовой/фланцевый

ОПИСАНИЕ Прерывателя вакуума ADCA VB17

ADCA VB17 — это серия прерывателей вакуума, предназначенных для автоматического сброса или «прекращения» нежелательного вакуумного состояния. Прерыватели вакуума используются для вентиляции, ограничения вакуума в системах трубопроводов, устанавливаются на сосудах, теплообменниках, автоклавах, паровых котлах и другом оборудовании.

ВНИМАНИЕ! Данные клапаны не следует использовать в качестве вакуумных регулирующих устройств.

Принцип действия Прерывателя вакуума ADCA VB17

Прерыватель вакуума удерживается в закрытом положении с помощью пружинного клапана и давления, действующего на нижнюю часть. Когда давление падает ниже установленного значения, дисбаланс сил приводит к открытию клапана, позволяя атмосферному воздуху попасть в систему. С ростом перепада давления увеличивается ход клапана и расход воздуха.

Прерыватели вакуума доступны с дополнительным индикатором подъема, который сигнализирует об открытии, для контроля или обнаружения загрязнений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Прерывателя вакуума ADCA VB17

Типоразмер, DN	1/2″...2″ , DN15...50
Номинальное давление, PN	16 бар
Максимальное рабочее давление, Рр	16 бар при температуре 120°С
Максимальное рабочее давление (пар)	200°С при 12 бар
Минимальная рабочая температура	-60°С
Максимальная рабочая температура	200°С при 12 бар
Диапазон работы	0,05 – 0,95 бар
Рабочая среда	Насыщенный и перегретый пар, газы, совместимые с материалами конструкции
Материал исполнения	Все части, контактирующие со средой, выполнены из нержавеющей стали AISI316L
Присоединения	Внешнее резьбовое ISO 228G или NPT Фланцевое EN 1092-1 PN 16 (резьбовой фланец)
Монтаж на трубопроводе	Вертикальная установка
Опции	Различные варианты уплотнений для различных сред; Индикатор подъема; Исполнение на озон; Различные материалы конструкции;

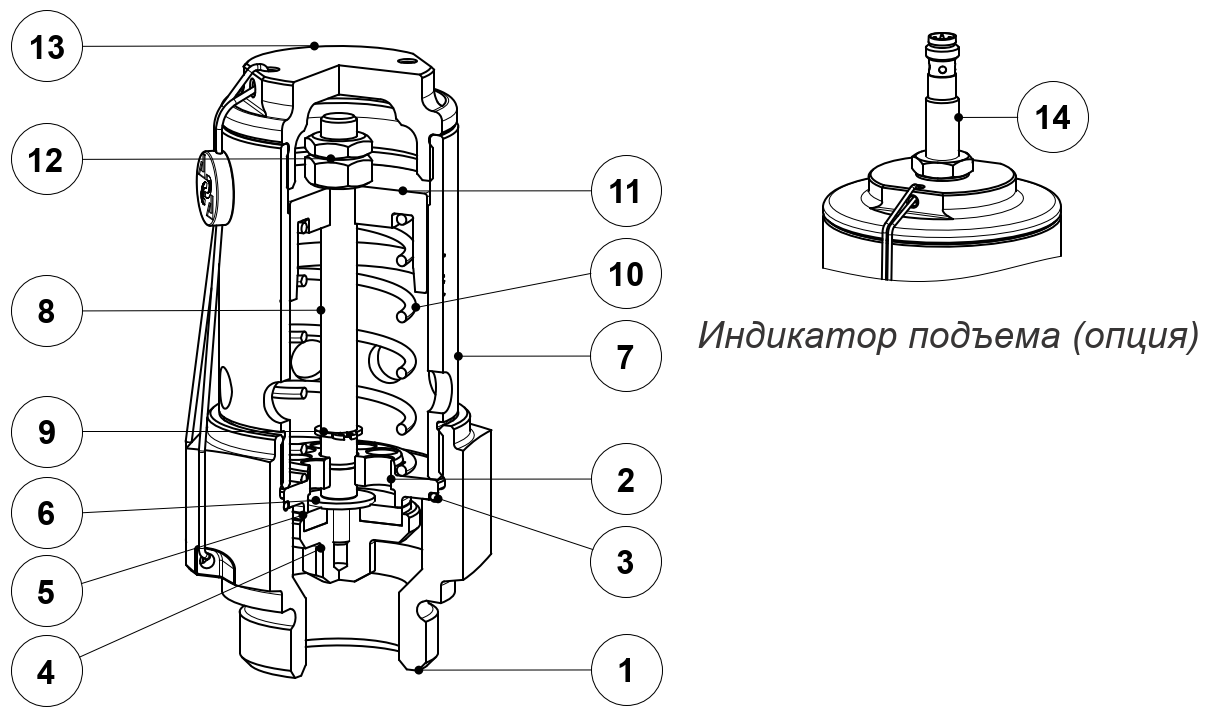

СПЕЦИФИКАЦИЯ Прерывателя вакуума ADCA VB17

№	Наименование	Материал	Схема
1	Корпус	AISI 316L / 1.4404
2	Седло*	AISI 316L / 1.4404
3	Уплотнение O-ring*	** EPDM; FPM; PTFE
4	Плунжер	AISI 316L / 1.4404
5	Уплотнение плунжера*	** EPDM; FPM; PTFE
6	Диск плунжера	AISI 316L / 1.4404
7	Пружина	AISI 316L / 1.4404
8	Шток	AISI 316L / 1.4404
9	Стопорное кольцо*	Нержавеющая сталь А2
10	Пружина*	AISI 302 / 1.4300
11	Направляющая пружины	AISI 316L / 1.4404
12	Гайка	Нержавеющая сталь А2
13	Верхняя крышка	AISI 316L / 1.4404
14	Индикатор подъема*	AISI 303 / 1.4305

* Доступные к заказу запасные части. ** Иные материалы по запросу.

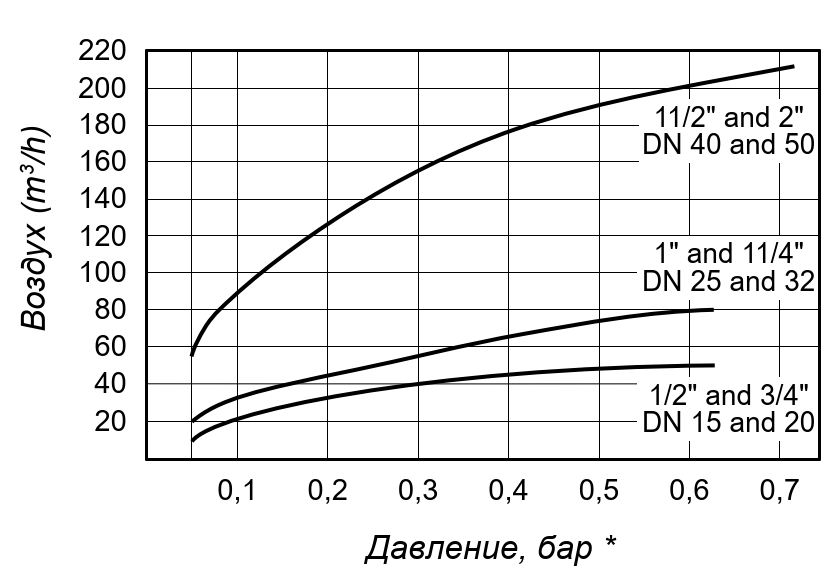

ПРОПУСКНАЯ СПОСОБНОСТЬ Прерывателя вакуума ADCA VB17

* -Указанные значения относятся к разнице между атмосферным давлением и фактическим давлением внутри системы

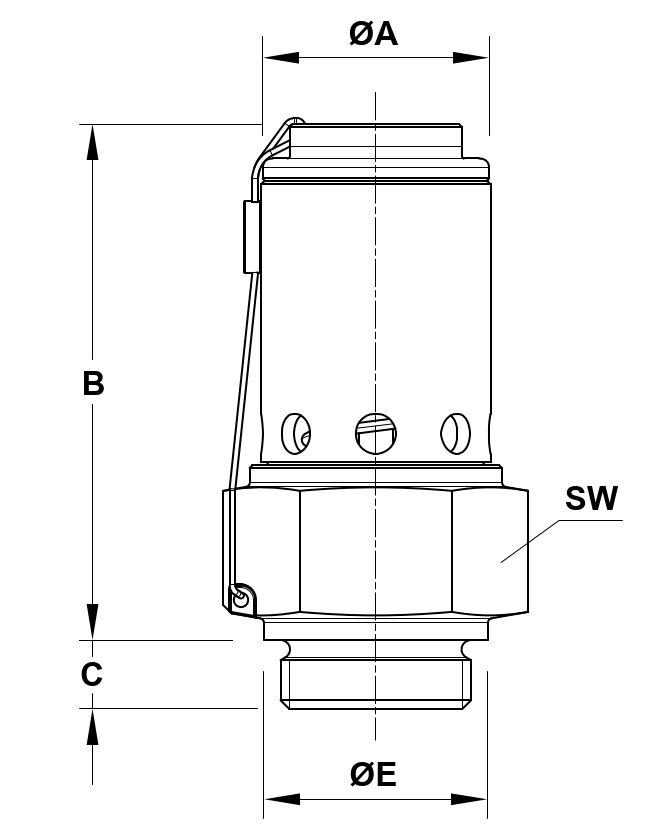

МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ Прерывателя вакуума ADCA VB17

Типоразмер, DN	ШA	ШE	ISO 228					NPT			СХЕМА
Типоразмер, DN	ШA	ШE	B	C	SW	Масса, кг	В	С	SW	Масса, кг
1/2″ - DN15	32,5	26	91,5	12	32	0,4	90,5	14	32	0,4
3/4" – DN20	32,5	32	87,5	12	36	0,5	87,5	16	32	0,4
1" – DN25	39,5	39	90	14	50	0,8	88,5	21	46	0,8
11/4" – DN32	39,5	49	90	14	50	0,8	88,5	21	46	0,8
11/2" – DN40	58	55	131,3	14	60	1,3	128,3	21	60	1,4
2" – DN50	58	68	131,3	14	70	1,7	127,3	22	70	1,7
