Прерыватель вакуума GOETZE 1940/1945, регулируемый, нержавеющая сталь, DN15...25, PN40, резьбовой

Технические характеристики

Типоразмер	15...25 мм
Условное давление	40 бар
Рабочая температура	-60....+225°С
Тип присоединения	резьбовое
Глубина вакуума	-6 мбар до -800 мбар

Применение

Прерыватели вакуума GOETZE 1940 и 1945 – предназначены для избегания образования вакуума в паропроводах при его конденсации , а так же в газовых и жидкостных системах. Прерыватели вакуума GOETZE 1940 и 1945 защищают установленное оборудование (теплообменные аппараты, варочные котлы и др.), снижают риски гидроударов, а наличие регулировочной пружины в исполнении GOETZE 1945 дает возможность настраивать требуемую глубину вакуума в широком диапазоне.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Прерыватель вакуума GOETZE 1940 и 1945, нержавеющая сталь, DN15-25, PN40, наружная резьба, регулируемый

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Прерывателя вакуума GOETZE 1940 и 1945

Вентиляционный клапан для трубопроводов, трубных систем, емкостей и теплоообменников, в которых не допускается падение давления ниже атмосферного.

Опорожнение емкостей
Защита от образования вакуума в баках, трубопроводах, теплообменниках и емкостях паровых систем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ прерывателя вакуума GOETZE 1940 и 1945

Диаметр клапана	15...25 мм
Номинальное давление	40 бар
Рабочая температура среды	– 60°C до + 225°C
Диапазон настройки	серия 1940 - фиксированная -6мбар серия 1945 - настраиваемая -100....-800 мбар
Тип установки	строго вертикальная установка
Присоединения	Наружная резьба или внутренняя резьба- к процессу Внутренняя резьба - к воздуху
ОПЦИИ	Резьба NPT Металлическое седло для серии 1940

РАБОЧИЕ СРЕДЫ прерывателя вакуума GOETZE 1940 и 1945

Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

МАТЕРИАЛЫ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1940 и 1945

Серия	Материал	DIN EN	ASME
Входная часть корпуса	Нержавеющая сталь	1.4404	316L
Материал корпуса на выходе	Нержавеющая сталь	1.4404	316L
Внутренние части	Нержавеющая сталь	1.4404	316L
Первичное уплотнение	PTFE / PTFE + углерод	PTFE / PTFE + углерод	PTFE / PTFE + углерод
Вторичное уплотнение	EPDM	EPDM	EPDM

УПЛОТНЕНИЯ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1940, 1945

Серия	Материал		Диапазон температур
Основное уплотнение	PTFE	Политетрафтроэтилен	-60°C to +225°C
Опционально	MD*	Металлическое седло	-60°C to +225°C
Вторичное уплотнение	PTFE	Политетрафтроэтилен	-60°C to +225°C

* - Только для серии Goetze 1940

ПРИСОЕДИНЕНИЕ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1940, 1945

Код	Исполнение		ГОСТ/DIN/ANSI
m/f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
f/f	Опция	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPTm/f	Опция	Наружная резьба NPT / Внутренняя резьба BSP-P	ANSI B 1.20.1/DIN EN ISO 228-
BSP-Tm/f	Опция	Наружная резьба BSP-T / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ Прерывателя вакуума Goetze 1940, 1945

Модель		1940			1945
Номинальный диаметр	DN	15	20	25	15	20	25

	PN			40
Винтовая резьба	G	1/2" (15)	3/4" (20)	1" (25)	1/2" (15)	3/4" (20)	1" (25)
Впускная резьба	G1	1/4" (8)	1/2" (15)	3/4" (20)	1/4" (8)	1/2" (15)	3/4" (20)

Установочный размер в мм	H	55,4	63,4	69	109,4	117	123
	H1	15	17	19	15	17	19
	A	36	52	64	36	52	64
	SW	36	52	64	36	52	64
Вес	kg	0,37	0,8	1,26	0,65	1,31	2
Диапазон установки	мбар	-6	-6	-6	-100 ... -800	-100 ... -800	-100 ... -800

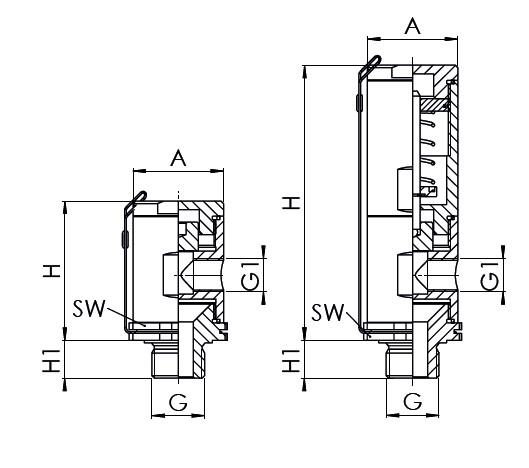

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ Прерывателя вакуума Goetze 1940, 1945

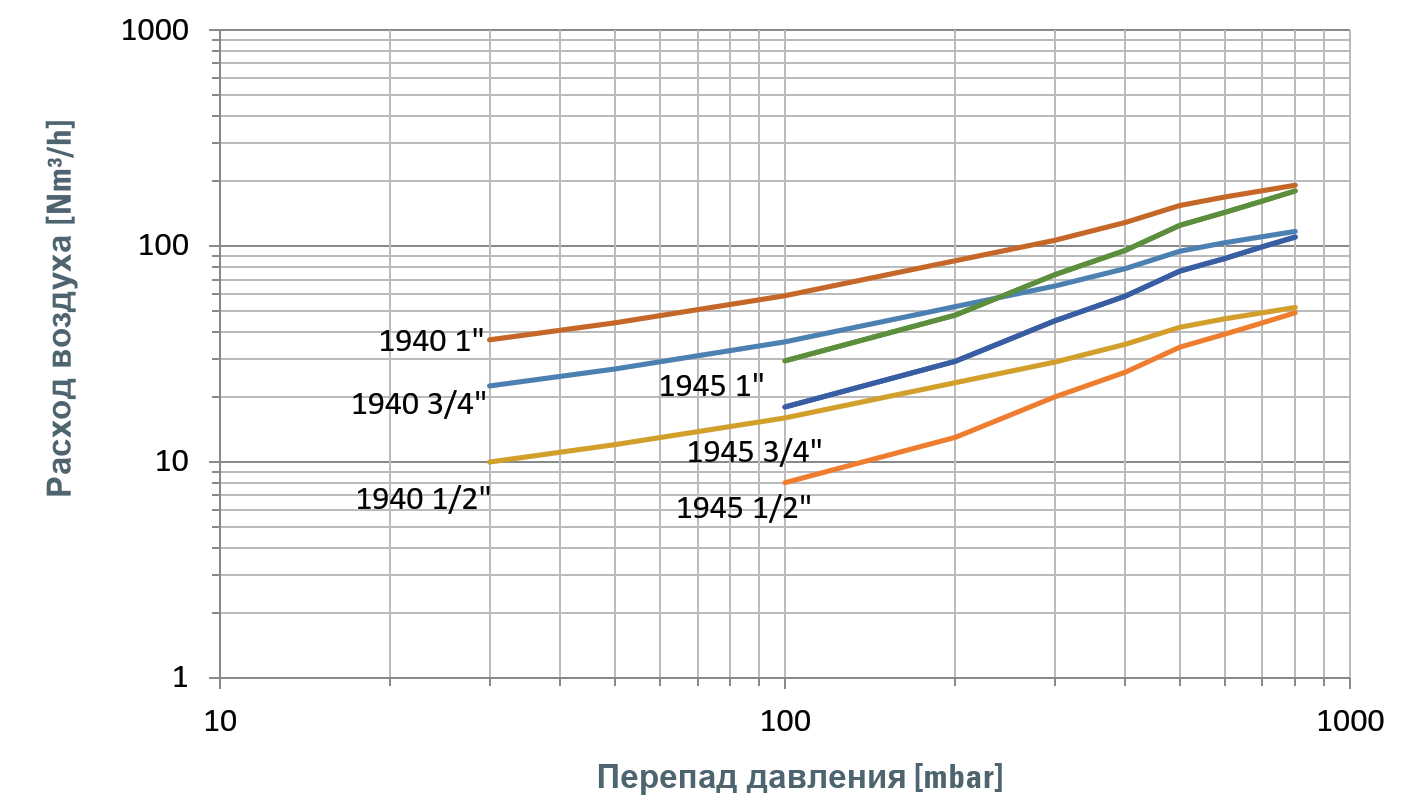

ДИАГРАММА МОЩНОСТИ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1940, 1945

Пересчет: нм³/ч x 1000 / 3600 = нл/с

Тип 1940. Открытие при -6 мбар (=0,994 бар абс.)
Пропускная способность увеличивается при росте разницы давлений.

Пример для размерности 1“:
Пропускная способность при перепаде давления 60 мбар составляет 30 нм3/ч или 8,3 нл/с (воздух)
Пропускная способность при перепаде давления 200 мбар составляет 65 нм3/ч или 18,1 нл/с (воздух)

Тип 1945 регулируется в пределах от -100 до -800 мбар (=от 0,9 до 0,2 бар абс.)
Пропускная способность не зависит от давления настройки и увеличивается при росте разницы давлений.

Пример для размерности 1/2“:
Пропускная способность при перепаде давления 100 мбар составляет 3 нм3/ч или 0,8 нл/с (воздух)
Пропускная способность при перепаде давления 400 мбар составляет 20 нм3/ч или 5,6 нл/с (воздух)
