Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные электроприводы
/
Электропривод линейный ADCATrol AVF234S, AVM234S, для клапанов продувки, 2,0...2,5 кН, IP66, 220/380ВАС, 24В АС/DC

Электропривод линейный ADCATrol AVF234S, AVM234S, для клапанов продувки, 2,0...2,5 кН, IP66, 220/380ВАС, 24В АС/DC

Технические характеристики
Усилие тяговое 0,9....5,3 кН
Напряжение питания 220В/380В АС, 24B АС/DC
Степень защиты IP54
Рабочая температура -20°C...50 °C
Взрывозащита нет
Управление трехпозиционное, аналоговое
Применение

VALSTEAM ADCATrol  AVM234S / AVF234S - это линейные электроприводы, предназначены для управления клапанами автоматической продувки паровых котлов ADCATrol VPC 26/2. VALSTEAM ADCATrol  AVM234S / AVF234S приводы автоматически адаптируются к ходу штока клапана, обеспечивая точное регулирование и высокую эффективность при низком уровне шума при работе. В случае сбоя / прерывания питания привод AVF234S (с функцией возврата пружины) возвращается в соответствующее безопасное положение. В режиме плавного регулирования остановка штока в конечной позиции осуществляется с помощью концевых выключателей.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный  ADCATrol AVF234S, AVM234S, для клапанов продувки, 2,0...2,5 кН, IP66, 220/380ВАС, 24В АС/DC



ОПИСАНИЕ  ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

VALSTEAM ADCATrol  AVM234S / AVF234S - это линейные электроприводы, предназначены для управления клапанами автоматической продувки паровых котлов ADCATrol VPC 26/2. VALSTEAM ADCATrol  AVM234S / AVF234S приводы автоматически адаптируются к ходу штока клапана, обеспечивая точное регулирование и высокую эффективность при низком уровне шума при работе. В случае сбоя / прерывания питания привод AVF234S (с функцией возврата пружины) возвращается в соответствующее безопасное положение. В режиме плавного регулирования остановка штока в конечной позиции осуществляется с помощью концевых выключателей.



ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

Тяговое усилие 2,0....2,5 кН
Напряжение питания  1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В АС/DC
Рабочая температура -10°C...50°C
Рабочая температура рабочей среды Без адаптера Макс. 130 ºC
Адаптер, если температура среды от 130 ºC до 200 ºC (2 типа)
Степень защиты IP66
Ход штока 40...50 мм
Наличие взрывозащиты нет
Наличие возвратной пружины есть, серия AVF234S
Тип привода Регулирующий - S4 - ПВ 30% повторно-кратковременный 600 пусков/час
Управление
Трехпозиционное
Аналоговое
Ручной дублёр Есть, рукоятка
Концевые выключатели встроенные Есть
ОПЦИИ
• смотри список ниже



ОСНОВНЫЕ СВОЙСТВА ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

  • Автоматическая индикация и визуализация управляющего сигнала светодиодными индикаторами (LED)
  • Установка и поддержание различных характеристик регулирования клапана (линейная, равнопроцентная, квадратичная)
  • Установка времени хода с помощью кодирующих переключателей
  • Автоматическая калибровка к ходу штока клапана



ХАРАКТЕРИСТИКИ  ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

Напряжение питания AVM234S AVF234S
230 V 50/60Hz / 110 V 50/60Hz / 24 V 50/60Hz / 24 V DC
Потребляемая мощность a) 10 W (20 VA) для 24 V 50/60Hz и 24 V DC; 13 W (28 VA) для 230 V 50/60Hz
Скорость закрытия клапана мм / мин (мм/сек) 10 (0,17), 15 (0,25), 30 (0,50)
Ход пружины b) - 15…30 сек.
Мощность привода 2,5 кN 2кN
Время отклика при 3-х позиционном режиме 200 мсек
Количество возвратов пружины   >40 000
Ход 0…49 мм 0…40 мм

а) Подберите трансформатор для данного значения, в противном случае могут возникнуть перебои в работе.
b) Время возврата эквивалентно ходу 14...40 мм и не зависит от установленного времени работы.


ОПЦИИ И АКСЕССУАРЫ ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

313529 001 Модуль разделения диапазона для создания последовательности
372332 001 Встраиваемый модуль для напряжения питания 230 В ± 15%, и трехпозиционного управления, дополнительная мощность 2 ВА
372332 002 Встраиваемый модуль для напряжения питания 100 В ± 15%, и трехпозиционного управления, дополнительная мощность 2 ВА
372333 001 2 вспомогательных переключателя, плавно настраиваемые, дополнительная нагрузка 6(2) A, 12...250 В∼, мин. нагрузка 100 мА, 12 В
372333 002 2 вспомогательных переключающихся контакта с позолотой для низких токов от 1 мA и напряжения до 30 В; дальнейший диапазон 3(1) A и 12...250 В
372334 001 Потенциометр 2000 Ом, 1 W, 24 V
372334 002 Потенциометр 130 Ом, 1 W, 24 V
372334 006 Потенциометр 1000 Ом, 1 W, 24 V
372336 180 Адаптер, если температура среды от 130 ºC до 180 ºC
372336 240 Адаптер, если температура среды от 180 ºC до 200 ºC

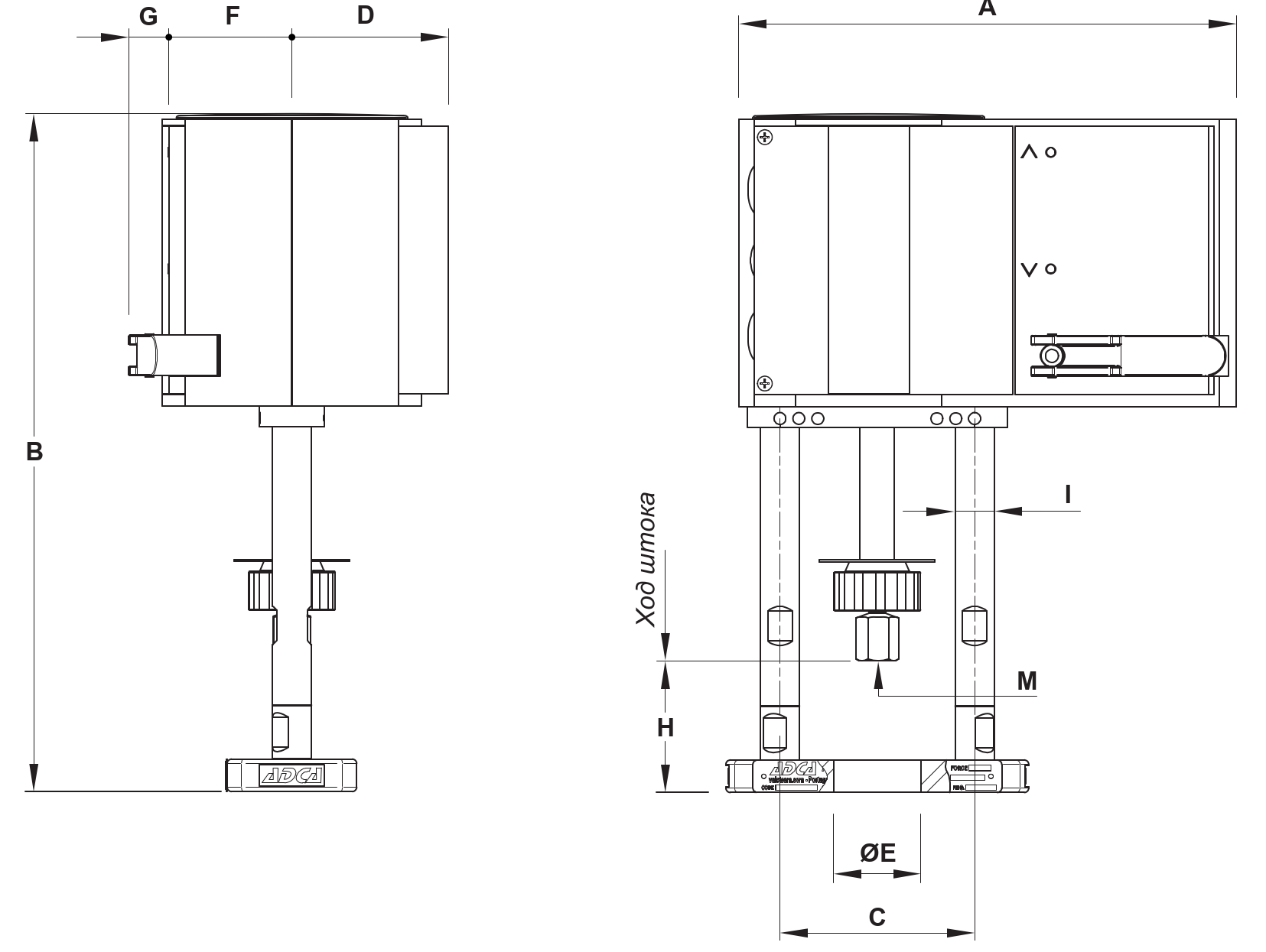

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА ADCATrol AVF234S/AVM234S ДЛЯ КЛАПАНОВ НЕПРЕРЫВНОЙ ПРОДУВКИ КОТЛА

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
МОДЕЛЬ A B C D E F G H I M МАССА, КГ
AVM234S / AVF234S  230 314 90 72 40 57 18 37 18 М10 4,1
