Электропривод линейный ADCATrol EL, для регулирующих клапанов, 1,2...25,0 кН, IP67, 220/380ВАС, 24В АС/DC

Технические характеристики

Усилие тяговое	1,2....25,0 кН
Напряжение питания	220В/380В АС, 24B АС/DC
Степень защиты	IP65
Рабочая температура	-20°C...60 °C
Взрывозащита	нет
Управление	трехпозиционное, аналоговое

Применение

VALSTEAM ADCATrol EL - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны ADCA ADCATrol серии V16/V25 Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. ADCATrol EL может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Применяется для установки как в помещениях, так и на улице под навесом с температурой окружающей среды до -20°С. Большое количество опций.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод линейный ADCATrol EL, для регулирующих клапанов, 1,2...25,0 кН, IP67, 220/380ВАС, 24В АС/DC

ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

VALSTEAM ADCATrol EL - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны ADCA ADCATrol серии V16/V25 Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. ADCATrol EL может управляться как по аналоговому сигналу (0…10 V, 0 (4)…20 мА), так и по трехпозиционному управлению. Аналоговое управление с ЖК дисплеем и панелью местного управления. Применяется для установки как в помещениях, так и на улице под навесом с температурой окружающей среды до -20°С. Большое количество опций.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие	1,2....25,0 кН
Напряжение питания	1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В АС/DC
Рабочая температура	-20°C...60°C
Степень защиты	IP65
Ход штока	50...100 мм
Наличие взрывозащиты	нет
Тип привода	Регулирующий - S4 - ПВ 30% повторно-кратковременный 600 пусков/час
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, с работой по ограничению момента
ОПЦИИ	• Дополнительные концевые выключатели (WE) • Преобразователь сигнала положения (ESR-100) • Потенциометр (POT) • Позиционер (PEL100) или интеллектуальный позиционер (PEL200) • Коммуникационная плата (FG) (основа для установки всех остальных опций) • Обогрев (резистор обогрева - HZ/WP)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Модель	EL12	EL20	EL45	EL45.1	EL45.2
Усилие закрытия, kH	1,2	2,0	4,5	4,5	4,5
Скорость перемещения а), мм/мин. (мм/сек)	8 / 0,14	15 / 0,25	17 / 0,28	25 / 0,4	50 / 0,8
Потребляемая мощность (230В), Вт	4	6,6	28	28	32
Номинальный ток (230В), А	0,017	0,029	0,135	0,125	0,160
Тип электродвигателя, b)	Синхронный	Синхронный	Асинхронный	Асинхронный	Асинхронный
Тип защиты двигателя, с)	B
Максимальный ход штока, мм	35	50 (75 – по запросу)
Кабельный ввод	3 x M16 x 1,5	2 x M16 x 1,5 и1 заглушка M16 x 1,5
Электрическое подключение	внутренняя клемная панель
Отключение в конечных положениях	2 выключателя по усилию, макс. 250 В/50Гц, активная нагрузка макс. 5 A, индуктивная нагрузка макс. 3 A
Ручной дублер	рукоятка	боковой маховик
Пылевлагозащита в соответствии с EN 60529	IP 43	IP65
Масса, кг	2,1	8,0

Модель	EL80	EL80.1	EL80.2	EL120	EL120.1	EL120.2
Усилие закрытия, kH	8,0			12,0
Скорость перемещения а), мм/мин. (мм/сек)	13,5 / 0,2	25 / 0,4	50 / 0,8	13,5 / 0,2	25 / 0,4	50 / 0,8
Потребляемая мощность (230В), Вт	25	34	152	25	34	152
Номинальный ток (230В), А	0,11	0,15	0,78	0,11	0,15	0,78
Тип электродвигателя, b)	Синхронный	Синхронный	Асинхронны й	Синхронны й	Синхронны й	Асинхронны й
Максимальный ход штока, мм	80
Кабельный ввод	2 x M16 x 1,5 и1 заглушка M16 x 1,5
Электрическое подключение	внутренняя клемная панель
Отключение в конечных положениях	2 выключателя по усилию, макс. 250 В/50Гц, активная нагрузка макс. 5 A, индуктивная нагрузка макс. 3 A
Ручной дублер	боковой маховик
Пылевлагозащита в соответствии с EN 60529	IP65
Масса, кг	13,0

ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА
Модель	EL250.1	EL250.2
Усилие закрытия, kH	25
Скоростьперемещения а), мм/мин. (мм/сек)	25 / 0,4	50 / 0,8
Потребляемая мощность (230В), Вт	157	218
Номинальный ток (230В), А	0,73	1,0
Тип электродвигателя, b)	Асинхронный
Максимальный ход штока, мм	100
Кабельный ввод	2 x M20 x 1,5 и1 заглушка M16 x 1,5
Электрическое подключение	внутренняя клемная панель
Отключение в конечных положениях	2 выключателя по усилию, макс. 250 В/50Гц, активная нагрузка макс. 5 A, индуктивная нагрузка макс. 3 A
Ручной дублер	боковой маховик
Пылевлагозащита в соответствии с EN 60529	IP65
Масса, кг	19,0

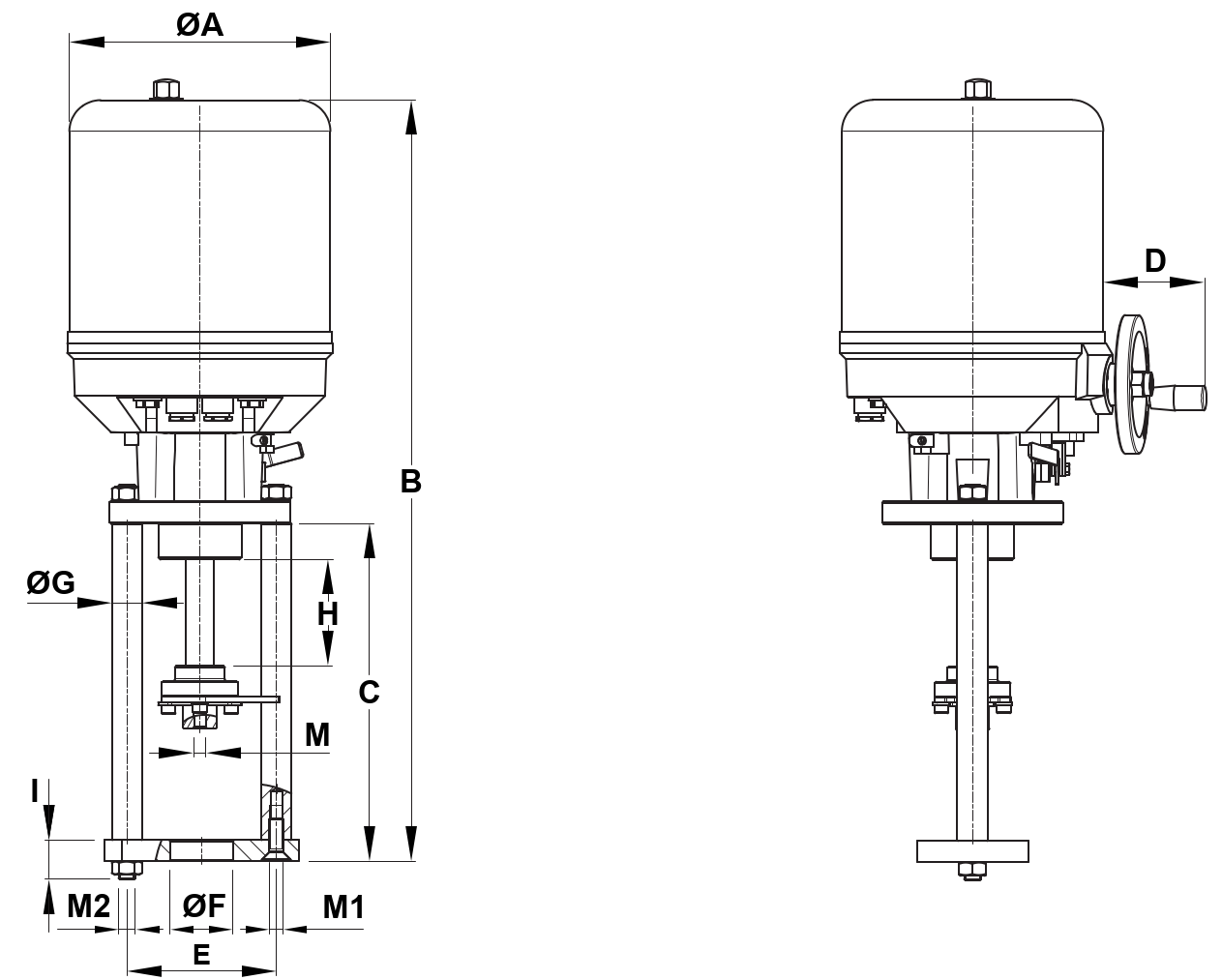

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Модель	A	B	C	D	E	F	G	H	I	M*	M1	M2	Масса, кг
EL12	129	315	175	–	100	40	16	35	–	M10	M10	–	2,1
EL20 / EL45	148	474	205	42	100 / 110	40 / 45	22	50	41	M10 / M16	M10	M16	8
EL80 / EL120	188	572	245	70	100 / 110	40 / 45	22	80	41	M10 / M16	M10	M16	13
EL250	216	668	260	70	125	45 / 65	22	100	41	M16 / M20	–	M16	19

* -Муфта штока, размеры и конструкция вилки могут отличаться в зависимости от модели регулирующего клапана ADCATrol
