Электропривод линейный ADCATrol ELR, для регулирующих клапанов, возвратная пружина, 0,9...5,3 кН, IP54, 220/380ВАС, 24В АС/DC

Технические характеристики

Усилие тяговое	0,9....5,3 кН
Напряжение питания	220В/380В АС, 24B АС/DC
Степень защиты	IP54
Рабочая температура	-20°C...50 °C
Взрывозащита	нет
Управление	трехпозиционное, аналоговое

Применение

VALSTEAM ADCATrol ELR - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны ADCA ADCATrol серии V16/V25 Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. ADCATrol ELR может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Применяется для установки как в помещениях, так и на улице под навесом с температурой окружающей среды до -20°С. Наличие ограничения по усилию и/или механических концевых выключателей обеспечивает высокую степень защиты привода. В случае сбоя или отключения электропитания привод возвращает клапан в требуемое положение.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод линейный ADCATrol ELR, для регулирующих клапанов, возвратная пружина, 0,9...5,3 кН, IP67, 220/380ВАС, 24В АС/DC

ОПИСАНИЕ ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие	0,9....5,3 кН
Напряжение питания	1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В АС/DC
Рабочая температура	-20°C...60°C
Степень защиты	IP54
Ход штока	34...46 мм
Наличие взрывозащиты	нет
Тип привода	Регулирующий - S4 - ПВ 30% повторно-кратковременный 600 пусков/час
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Нет, управление кнопками местного управления
Концевые выключатели встроенные	Есть, с работой по ограничению момента
ОПЦИИ	• Дополнительные концевые выключатели (WE) • Преобразователь сигнала положения (ESR-100) • Потенциометр (POT) • Позиционер (PEL100) или интеллектуальный позиционер (PEL200) • Коммуникационная плата (FG) (основа для установки всех остальных опций) • Обогрев (резистор обогрева - HZ/WP) • Местное ручное управление открыть/закрыть • Коммуникационная плата (FG) (основа для установки всех остальных опций) • Специальные покрытия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА
Модель	EL2.1	EL2.2	EL2.3
Усилие закрытия, kH а)	≥ 0,9	≥ 2,2	≥ 2,2
Усилие открытия, кH а)	≤ 5,3	≤ 4,0	≤ 4,0
Максимальный ход штока, мм	35	34	46
Скорость перемещения мм/мин (мм/сек), b)	17,5 (0,29)	17,5 (0,29)	17,5 (0,29)
Скорость перемещения в случае сбоя питания мм/сек	~4,1	~4,1	~4,1
Потребляемая мощность (230В), Вт	8,5	8,5	8,5
Направление закрытия (функция возвратной пружины)	Выдвигающийся шток или втягивающийся шток
Кабельный ввод	2хМ16х1,5 и 2 заглушки М20х1,5
Электрическое подключение	внутренняя клемная панель
Отключение в конечных положениях	2 выключателя по усилию, макс 250V AC, активная нагрузка макс.10А, индуктивная нагрузка макс 10А
Монтажное положение	в любом, за исключением положения вниз приводом
Индикатор положения	планка противовращения
Ручной дублер	электрическая настройка с помощью кнопок (возможно только при наличии напряжения)
Масса, кг	8,7	9,3	10
a) Усилия зависят от хода штока в соответствии с рис. 1 b) При 60Hz скорость позиционирования и входная мощность увеличивается на 20%. e) B – привод, устойчивый к останову, T – привод с термовыключателем (термозащита) для контроля температуры

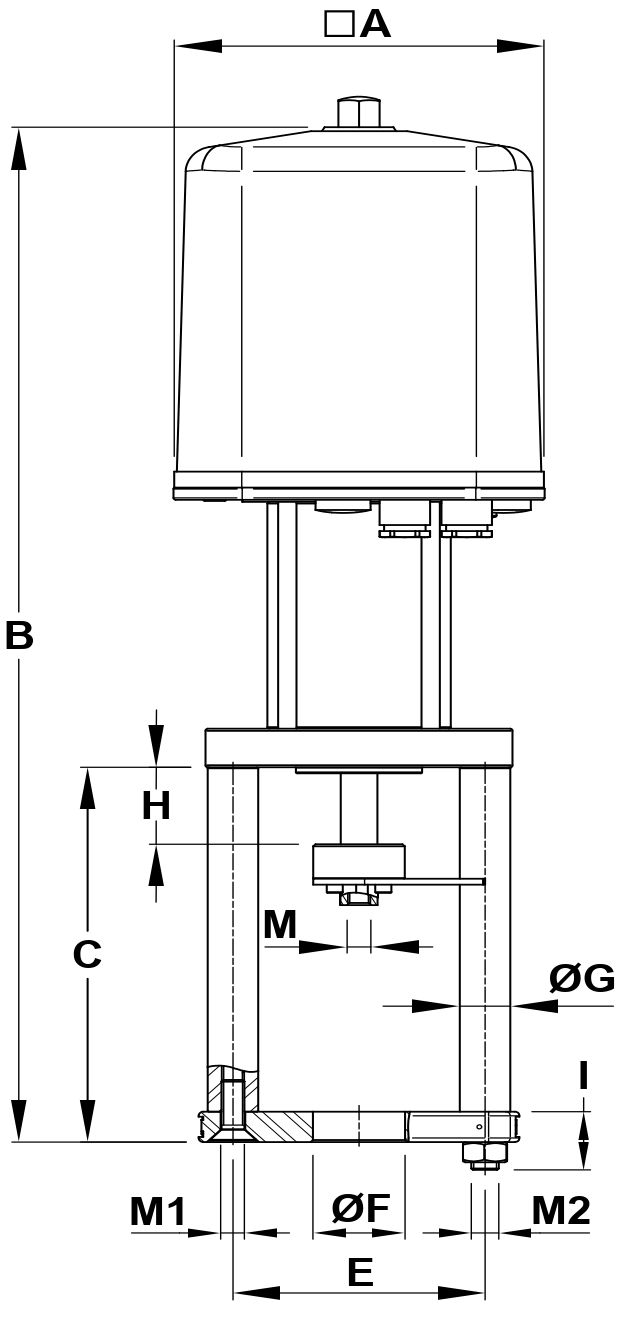

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Модель

Масса, кг

ELR2.1

162

497/515**

170

100/110

40/45

M10

M16

8,7

ELR2.2

162

518/555*

170

100/110

40/45

M10

M16

9,3

ELR2.3

162

539/575*

170

100/110

40/45

M10

M16

10,0

* - размер указан с установленным позиционером PEL

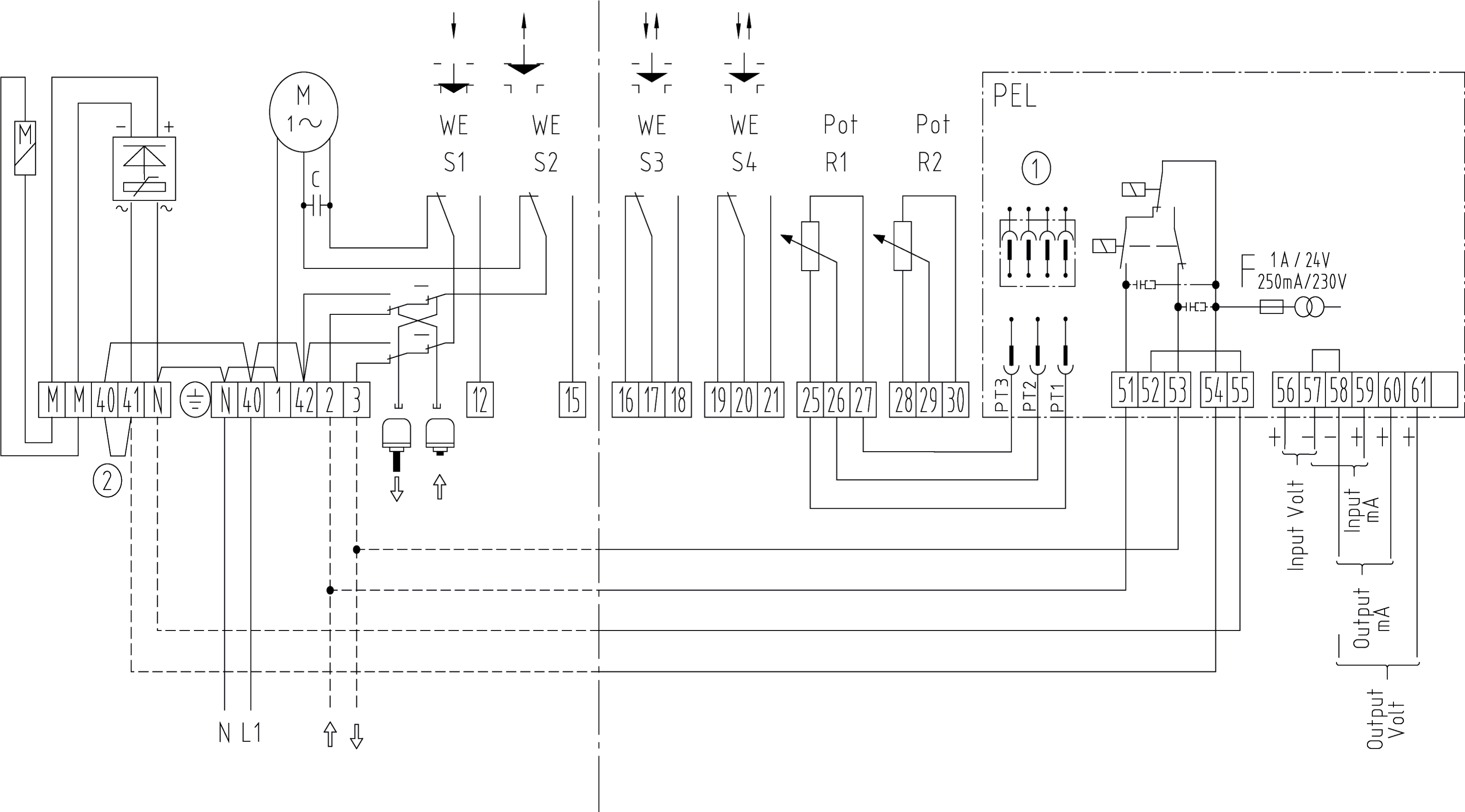

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ОСНОВНЫЕ СОЕДИНЕНИЯ

ПОДКЛЮЧЕНИЕ ОПЦИЙ

WE - Концевые выключатели
HZ - Нагревательный резистор
POT - Потенциометр
ESR - Электронный указатель положения
PEL - Позиционер

Электропривод линейный ADCATrol ELR, для регулирующих клапанов, возвратная пружина, 0,9...5,3 кН, IP54, 220/380ВАС, 24В АС/DC

Электропривод линейный ADCATrol ELR, для регулирующих клапанов, возвратная пружина, 0,9...5,3 кН, IP67, 220/380ВАС, 24В АС/DC

ОПИСАНИЕ ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol EL ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

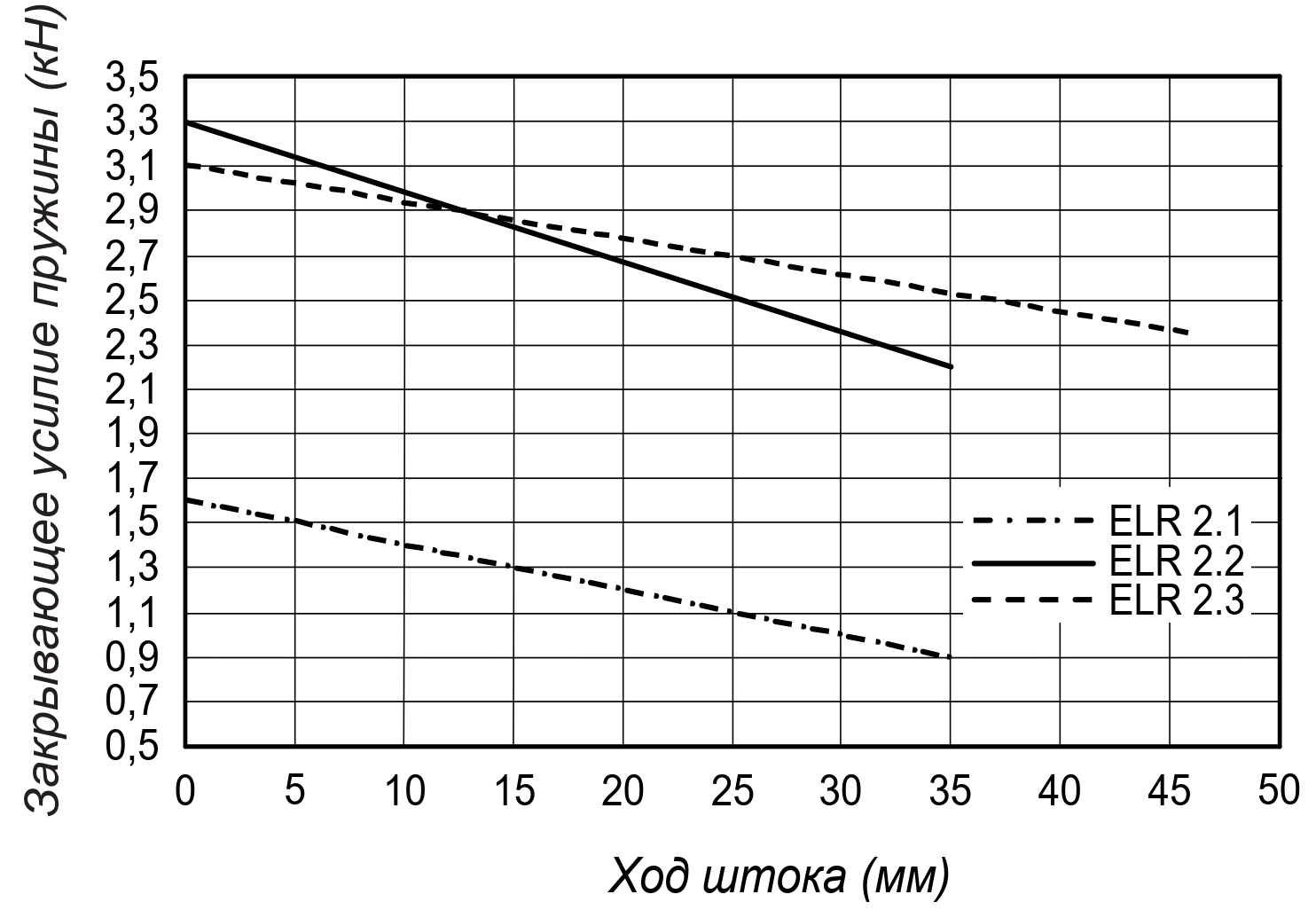

УСИЛИЕ ЗАКРЫТИЯ ПРУЖИНОЙ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА ADCATrol ELR ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
