Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные пневмоприводы
/
Пневмопривод линейный ADCATrol PA, для регулирующих клапанов, 0,5...48,0кН, ход штока 20...60 мм

Пневмопривод линейный ADCATrol PA, для регулирующих клапанов, 0,5...48,0кН, ход штока 20...60 мм

Технические характеристики
Тяговое усилие 0,5...48,0 кН
Управляющий сигнал 0,2...4,6 бар
Ход штока 20...60 мм
Рабочая температура -20....+80°С
Ручной дублёр есть
Тип привода линейный
Применение

Линейный пневмопривод ADCATROL PA предназначен для установки на двух и трехходовые регулирующие клапаны ADCA ADCATROL V диаметром до 200 мм включительно, а так же на  запорные клапаны линейного типа. Применяются в системах теплоснабжения, охлаждения, вентиляции,  линиях подачи пара и на промышленных технологических системах, в том числе химически агреесивных. Обладает по сравнению с электроприводами большей точностью и ресурсом, а так же большей скоростью срабатывания, что особенно важно при критических ситуациях. Применяются как в помещениях, так и на улице с окружающей температурой до -20°С. Возможны нормально-закрытое (НЗ) и нормально-открытое (НО) исполнения. Пневмопривода могут быть изготовлены в корпусе как из углеродистой, так и нержавеющей стали. Комплектуются по заказу ручным будлёром с боковым или верхнем исполнением.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Пневмопривод линейный ADCATrol PA, для регулирующих клапанов, управление 0,2...4,6 бар, усилие 0,2...48,0 кН, ход штока 20...60 мм



ОПИСАНИЕ ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Линейный пневмопривод ADCATROL PA предназначен для установки на двух и трехходовые регулирующие клапаны ADCA ADCATROL V диаметром до 200 мм включительно, а так же на  запорные клапаны линейного типа. Применяются в системах теплоснабжения, охлаждения, вентиляции,  линиях подачи пара и на промышленных технологических системах, в том числе химически агреесивных. Обладает по сравнению с электроприводами большей точностью и ресурсом, а так же большей скоростью срабатывания, что особенно важно при критических ситуациях. Применяются как в помещениях, так и на улице с окружающей температурой до -20°С. Возможны нормально-закрытое (НЗ) и нормально-открытое (НО) исполнения. Пневмопривода могут быть изготовлены в корпусе как из углеродистой, так и нержавеющей стали. Комплектуются по заказу ручным будлёром с боковым или верхнем исполнением.



ОСНОВНЫЕ СВОЙСТВА ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

  • Мульти пружинная компактная конструкция с подвижной мембраной для точного регулирования
  • Большие усилия и высокая скорость хода
  • Максимальный ход штока до 60 мм
  • Площадь мембраны от 100 см2 до 2400 см2
  • Простой и надежный монтаж дополнительных устройств согласно стандарту NAMUR (DIN IEC 60534-6-1) на штоке и опорах привода





ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 0,2...48,0 кН
Давление управляющего воздуха 0,2....4,6 бар
Рабочая температура –20…+80 °С
Степень защиты IP67
Тип привода
НЗ - нормально закрытый
НО – нормально открытый
Ручной дублёр есть, сбоку (Редуктор) или сверху (Штурвал)
Ход штока 20...60 мм
ОПЦИИ
Исполнение в корпусе из нержавеющей стали
Электро-пневматический позиционер
Пневмо-пневматический позиционер
Фильтр-редуктор, ограничетель хода, концевые выключатели и другое навесное оборудование
Ручной дублёр



МАРКИРОВКА ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ADCATrol PA 436 S R 3 В LX
Тип привода модель привода  материал корпуса НО или НЗ привод Ход штока Диапазон пружин Опции

* - Полная расшифровка моделей находится в техническом описании на данные привода



ДИАПАЗОНЫ ПРУЖИН И УПРАВЛЕНИЕ ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Модель привода Площадь мембраны привода, см2; Ход штока, мм Диапазон пружины, бар Количество пружин , шт. Усилие пружины при ходе 0 мм, N Усилие пружины при соответствующем ходе, N Усилие привода, N в соответствии с давлением управляющей среды, бар Макс. давление
управляющей среды
(воздух), бар
1,4 2 3 3,5 4 5 6
PA10 100 20 0,2 - 1 a) 1 200 1000 400 1000 2000 2500 3000 4000 5000 6
1 - 2 1 1000 2000 - - 1000 1500 2000 3000 4000
2 - 4 1 2000 4000 - - - - - 1000 2000
PA206 140 20 0,2 - 1 a) 1 280 1000 560 1400 2800 3500 - - - 3,5
1 - 3 b) 2 1400 4200 - - - 700 - - -
PA281 300 20 0,2 - 1 a) 4 600 3000 1200 3000 6000 7500 - - -
0,4 - 2 a) 8 1200 6000 - - 3000 4500 - - -
0,8 - 1,6 4 2400 4200 - 1200 4200 5700 - - -
1,2 - 2,4 6 3600 7200 - - 1800 3300 - - -
1,6 - 3,2 8 4800 9600 - - - 900 - - -
PA341 445 30 0,2 - 1 a) 4 890 4450 1780 4450 8900 11125 - - -
0,4 - 2 a) 8 1780 8900 - - 4450 6675 - - -
0,6 - 1,4 4 2670 6230 - 2670 7120 9345 - - -
0,9 - 2,1 6 4005 9345 - - 4005 6230 - - -
1,2 - 2,8 8 5340 12460 - - - 3115 - - -
PA436 700 30 0,2 - 1 a) 4 1400 7000 2800 7000 14000 17500 - - -
0,4 - 2 a) 8 2800 14000 - - 7000 10500 - - -
1 - 2 4 7000 14000 - - 7000 10500 - - -
1,5 - 3 6 10500 21000 - - - 3500 - - -
2 - 4 8 14000 28000 - - - - - 7000 14000
PA80 800 30 60 0,2 - 1 a) 4 1600 8000 3200 8000 16000 20000 24000 32000 40000
0,4 - 2 a) 8 3200 16000 - - 8000 12000 16000 24000 32000
1 - 2 4 8000 16000 - - 8000 12000 16000 24000 32000
1,5 - 3 6 12000 24000 - - - 4000 8000 16000 24000
2 - 4 8 16000 32000 - - - - - 8000 16000
PA80D 1600 60 0,2 - 1 a) 8 3200 16000 6400 16000 32000 40000 48000 64000 80000
0,4 - 2 a) 16 6400 32000 - - 16000 24000 32000 48000 64000 6
1 - 2 8 16000 32000 - - 16000 24000 32000 48000 64000
1,5 - 3 12 24000 48000 - - - 8000 16000 32000 48000
2 - 4 16 32000 64000 - - - - - 16000 32000
PA80T b) 2400 60 0,2 - 1 a) 12 4800 24000 9600 24000 48000 60000 72000 96000 120000
0,4 - 2 a) 24 9600 48000 - - 24000 36000 48000 72000 96000
1 - 2 12 24000 48000 - - 24000 36000 48000 72000 96000
1,5 - 3 18 36000 72000 - - - 12000 24000 48000 72000
2 - 4 24 48000 96000 - - - - - 24000 48000

a) Привод с дополнительным возможным сжатием пружины 25%, позволяющий настраивать рабочие диапазоны 0,4 – 1,2 бар (0,2 – 1 бар) и 0,8 – 2,4 (0,4 -2 бар);

b) Недоступно в исполнении для прямого действия (воздух на закрытие), «шток втягивается силой пружины».

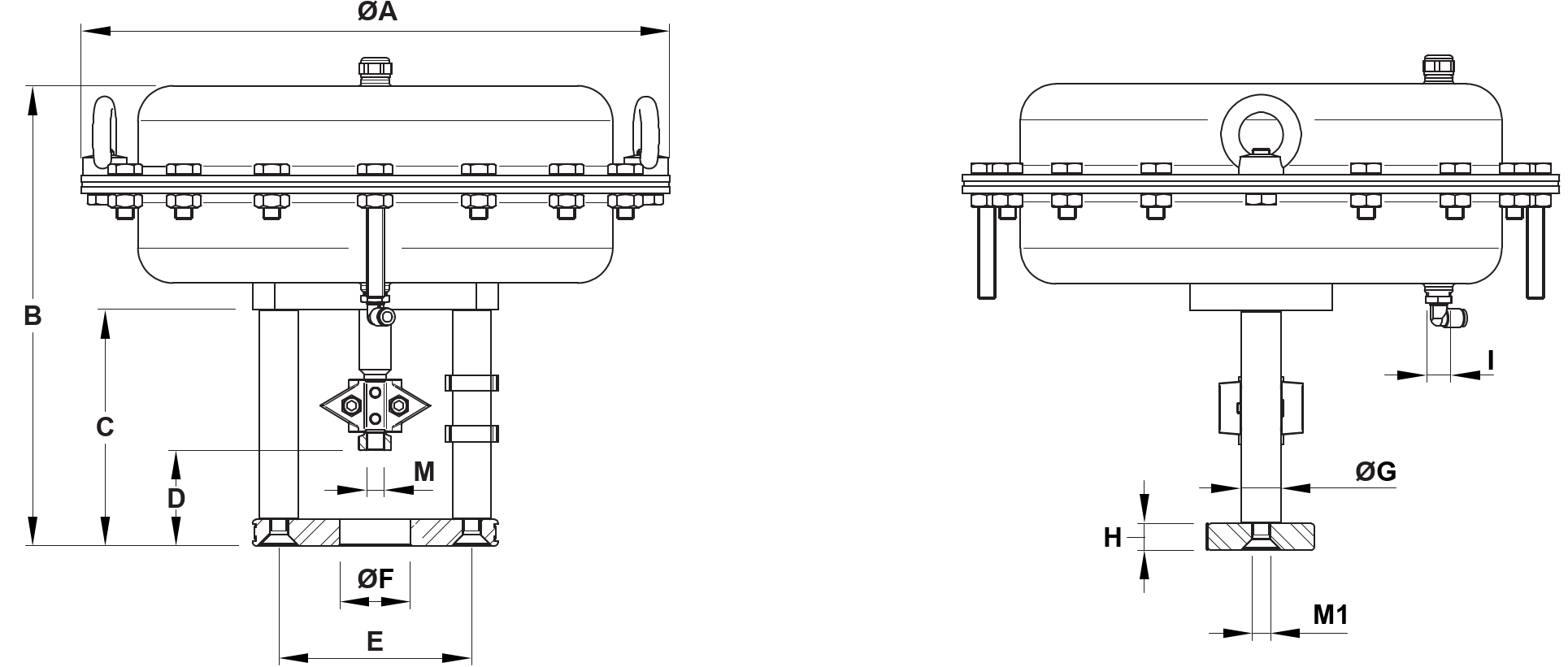

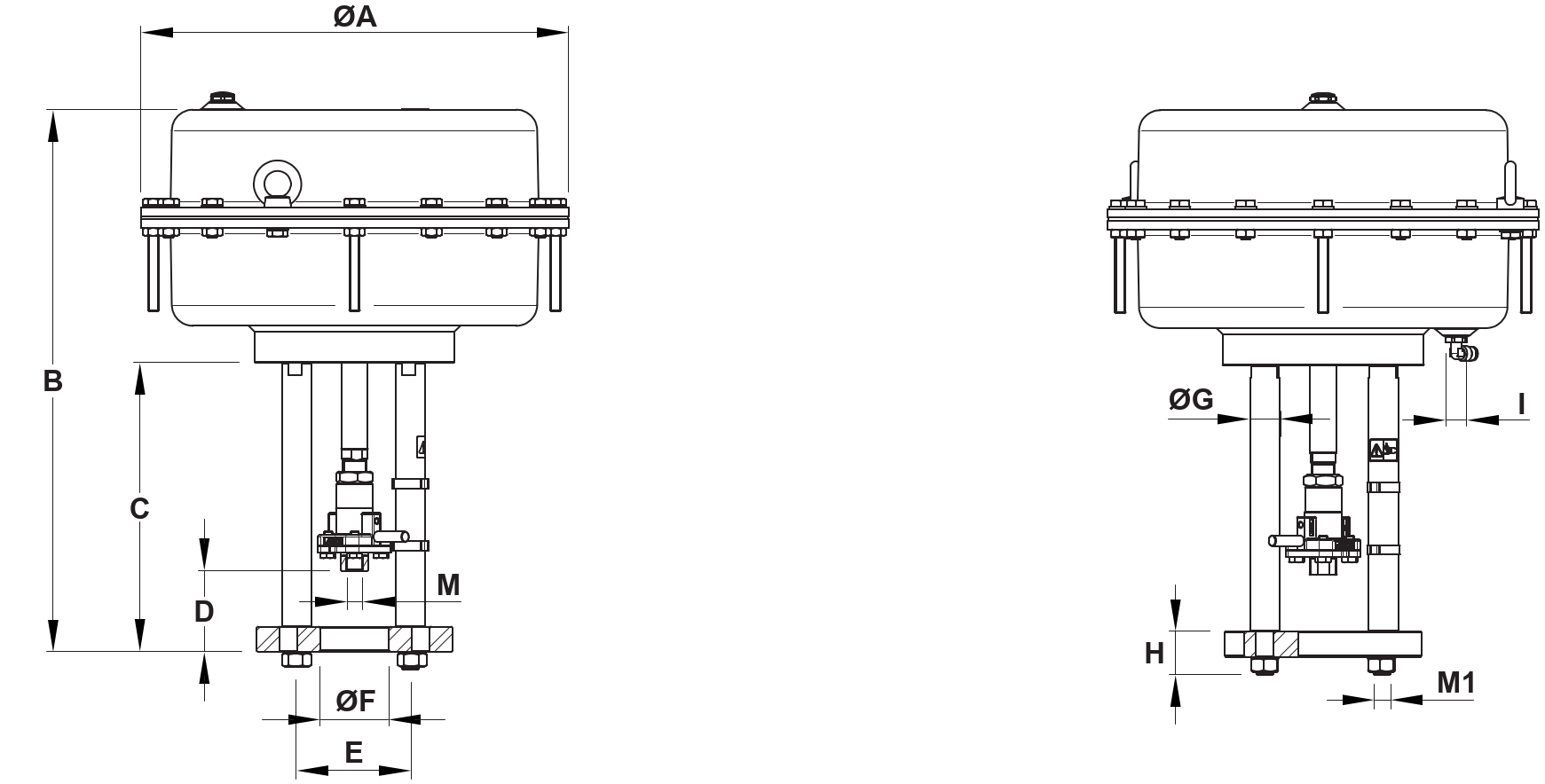

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ПНЕВМОПРИВОДА ADCATROL PA ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ


Модель ШA B C D E ШF ШG H I M * M1 Масса, кг
PA206 209 236 135 55 110 40 22 15 1/4" M10 x 1 M10 6,5
PA281 275 243 135 55 110 40 22 15 1/4" M10 x 1 M10 10
PA341 336 288 / 323 160 / 195 68 110 45 22 15 1/4" M10 x 1 /M16 x 1,5 M10 16
PA436 430 316 / 351 160 / 195 68 110 45 22 15 1/4" M10 x 1 /M16 x 1,5 M10 27 / 31 **
336 / 371 **

** - Привод с диапазон пружин 1-2 бара, 1,5-3,0 бар, 2,0-4,0 бар

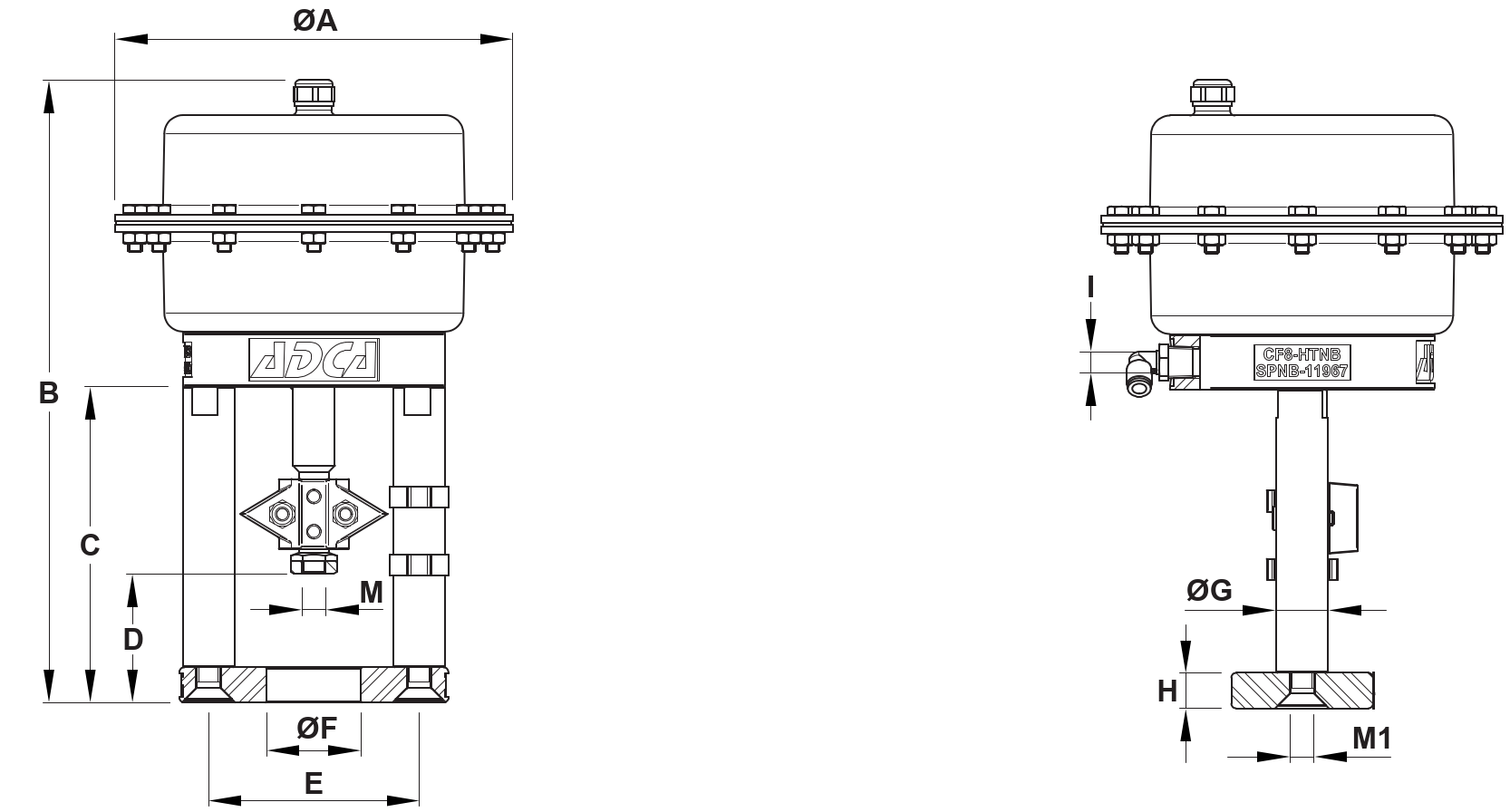

Модель ШA B C D E ШF ШG H I M * M1 Масса, кг
PA10 170 251 135 55 90 40,5 22 15 1/4" M10 x 1 M10 6,3
PA25 250 260 135 55 90 40,5 22 15 1/4" M10 x 1 M10 10,1
PA40 300 325 / 360 160 / 195 68 100 / 110 40,5 / 45 22 15 1/4" M10 x 1 / M16 x 1,5 M10 18,7 /19,2

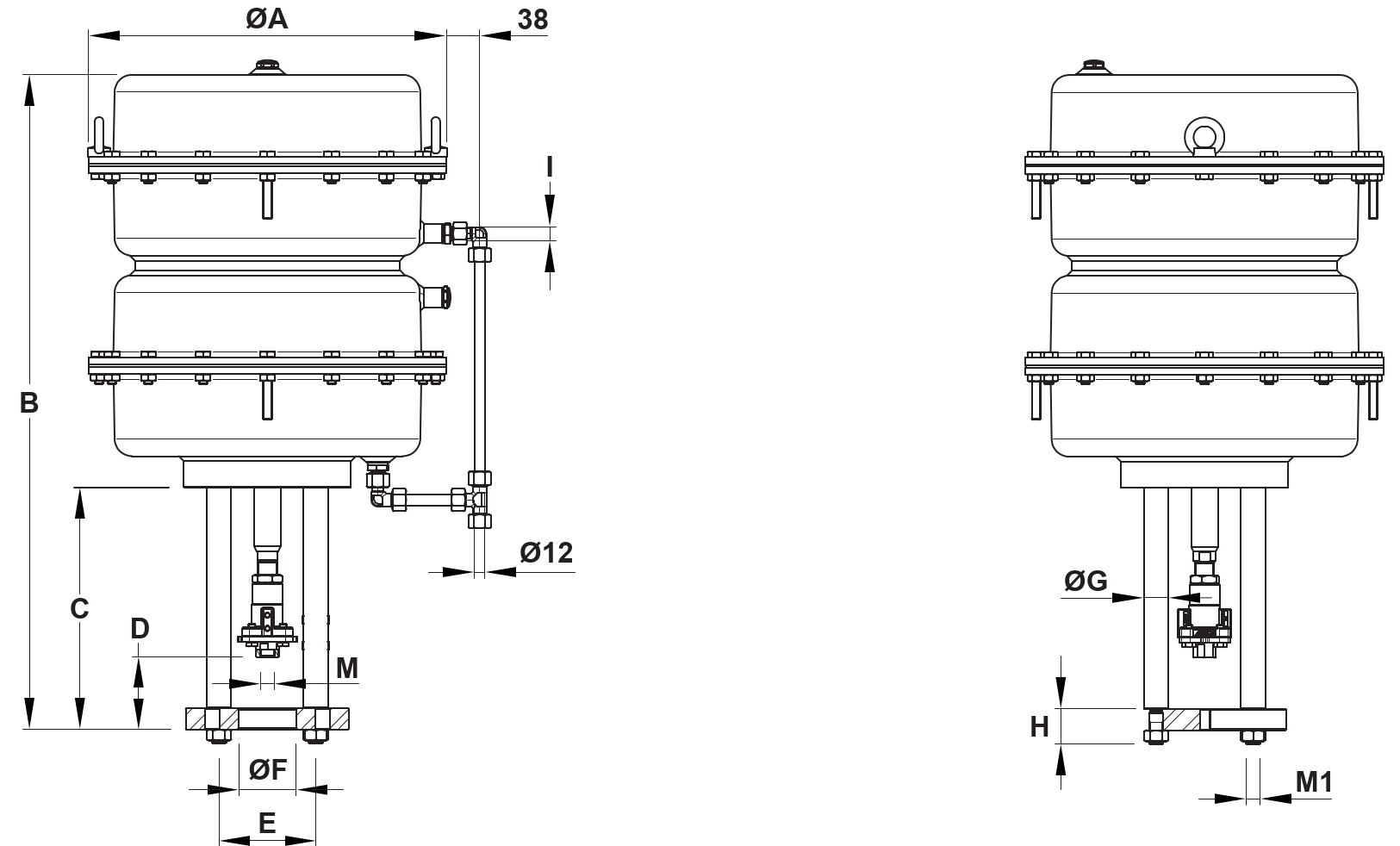

Модель ШA B C D E ШF ШG H I M * M1 Масса, кг
PA80 405 505 / 515 /545 265 / 274 / 304 70 / 87 / 113 110 /Ш155 45 / 65 / 80 22 / 28 30 / 40 3/8" M16 x 1,5 / M27 x 1,5 M16 50,4 / 55,4 / 59,3




Модель ШA B C D ШE ШF ШG H I M * M1 Масса, кг
PA80D 405 741 / 771 274 / 304 87 / 113 155 65 / 80 28 40 3/8" M16 x 1,5 /M27 x 1,5 M16 107,7 /111,6

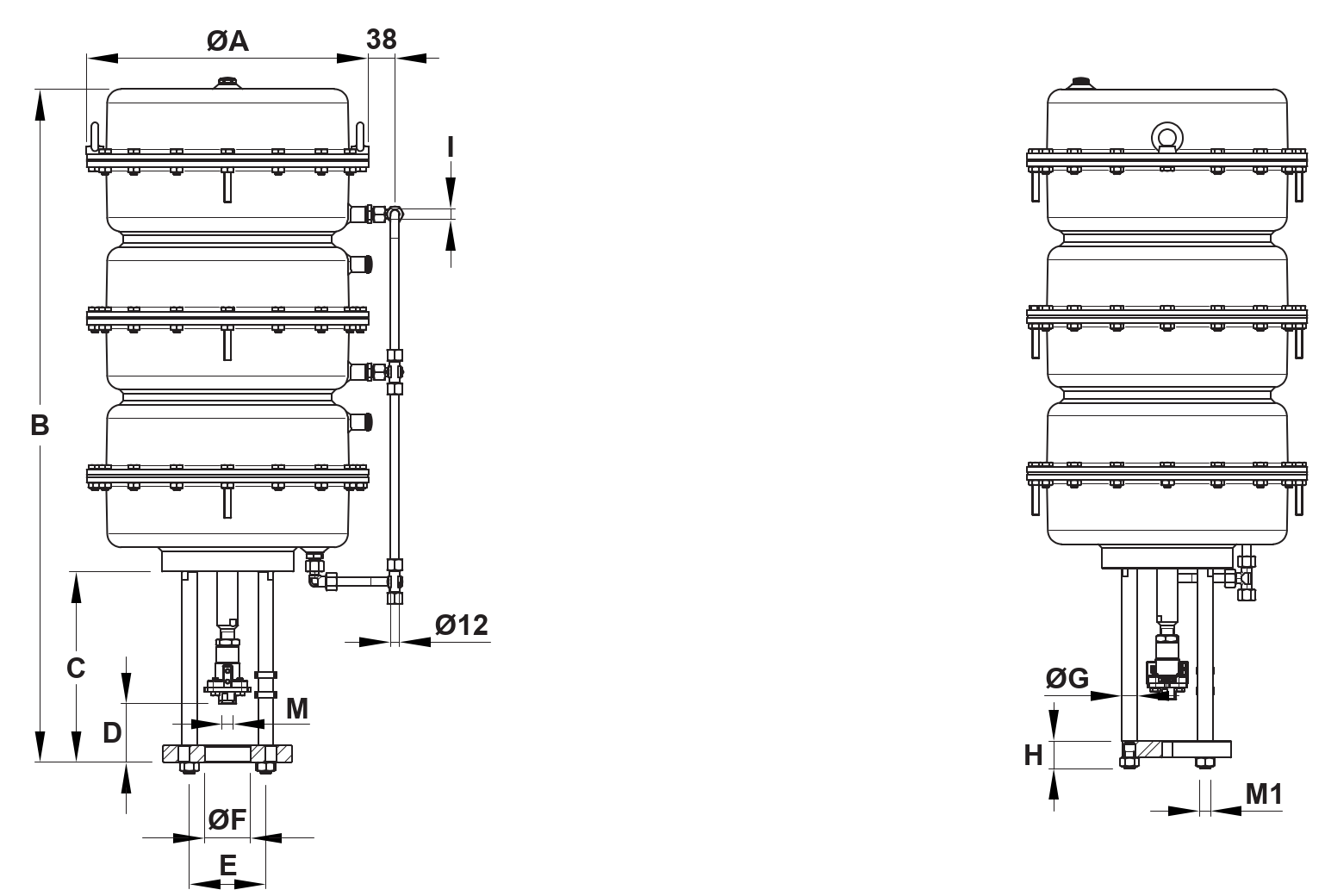

Модель ШA B C D ШE ШF ШG H I M * M1 Масса, кг
PA80T 405 967 / 997 274 / 304 87 / 113 155 65 / 80 28 40 3/8" M16 x 1,5 /M27 x 1,5 M16 162 / 166

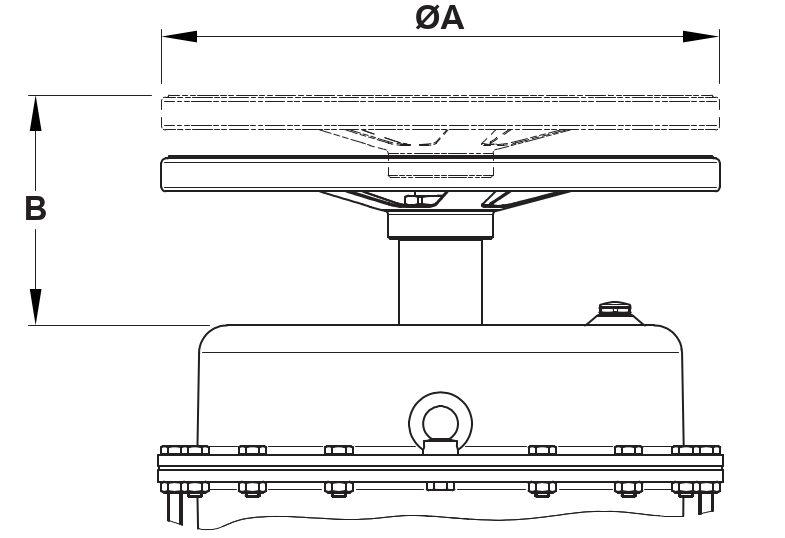

MODEL ШA B
PA206 250 106
PA281 250 106
PA341 300 111
PA436 400 156

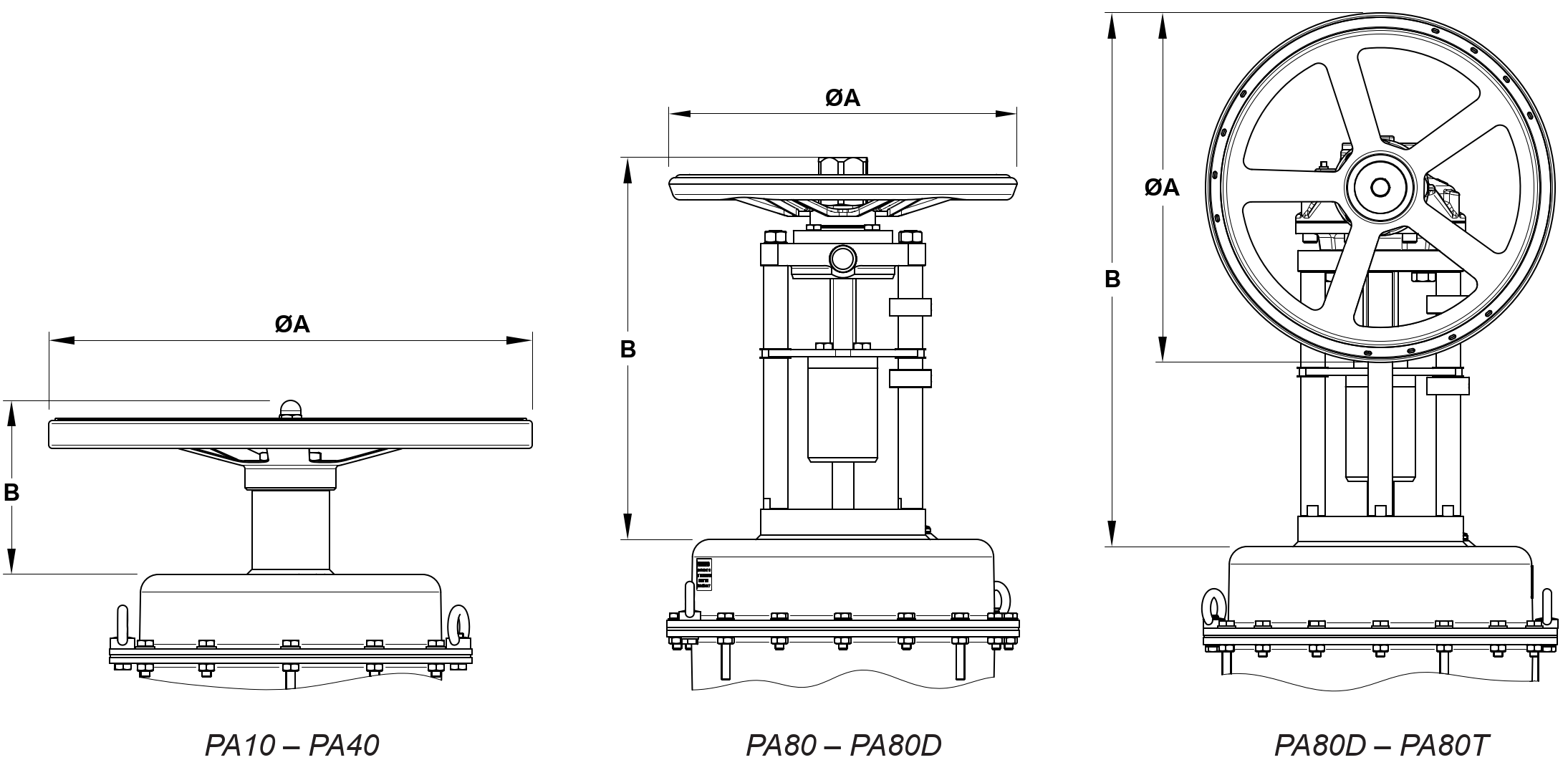

Модель ШA B Масса, кг
PA10 250 103* / 139** 8,5
PA25 250 103* / 139** 12,2
PA40 400 144* / 175** 21,5
PA80 400 439 76,9
PA80D 400 439 136,2
PA80D 400 611 142
PA80T 400 611 200
