Описание
Редукционные клапаны – это регуляторы давления «после себя», работа которых полностью обеспечивается энергией рабочей среды. Редукционные клапаны обеспечивают точное регулирование выходного давления, при этом характеризуются простотой установки и технического обслуживания. Данные клапаны работают без использования пневматических или электрических элементов управления.
Редукционный клапан DM 618Z является разгруженным по давлению пропорциональным регулятором давления «после себя» с пружинной нагрузкой и мембранным управлением. Клапан используется для больших расходов. Плунжер клапана имеет металлическое уплотнение.

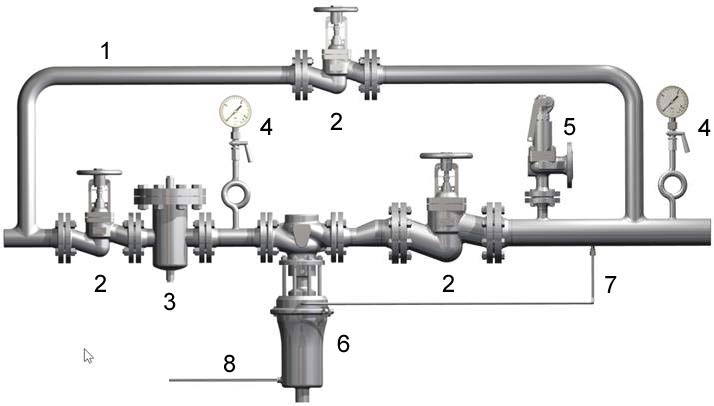

Для работы клапана требуется установка управляющей линии (в комплект не входит, обеспечивается заказчиком).
Данные клапаны не являются запорной арматурой, обеспечивающей герметичное перекрытие трубопровода. В соответствии с ГОСТ Р 54808-2011, DIN EN 60534-4 и ANSI FCI 70-2 утечка в затворе закрытого клапана соответствует классу III.
Стандартное исполнение редукционного клапана Mankenberg DM618Z
| Позиция |
Материалы |
| Корпус |
стандарт - GS-C 25 1.0619 (A216-WCB)*, |
| Корпус мембраны |
нержавеющая сталь 1.4404 (SS316L) |
| Внутренние |
нержавеющая сталь 1.4404 / 1.4462 (SS316L / Duplex) |
| Уплотнение затвора |
EPDM |
| Мембрана |
EPDM |
| Уплотнение балансирующего поршня |
EPDM |
Опции редукционного клапана Mankenberg DM618Z
» Корпус из нерж стали 1.4408 (CF8M)
» Уплотнения FKM
» Различные опции для мембран
» для токсичных или опасных сред: герметичный кожух пружины (включая уплотнение по настроечному винту) и присоединение для линии отвода утечек; при монтаже клапана должна быть предусмотрена безнапорная линия, обеспечивающая безопасное отведение сред
» разгруженная конструкция плунжера
» присоединение для управляющей линии

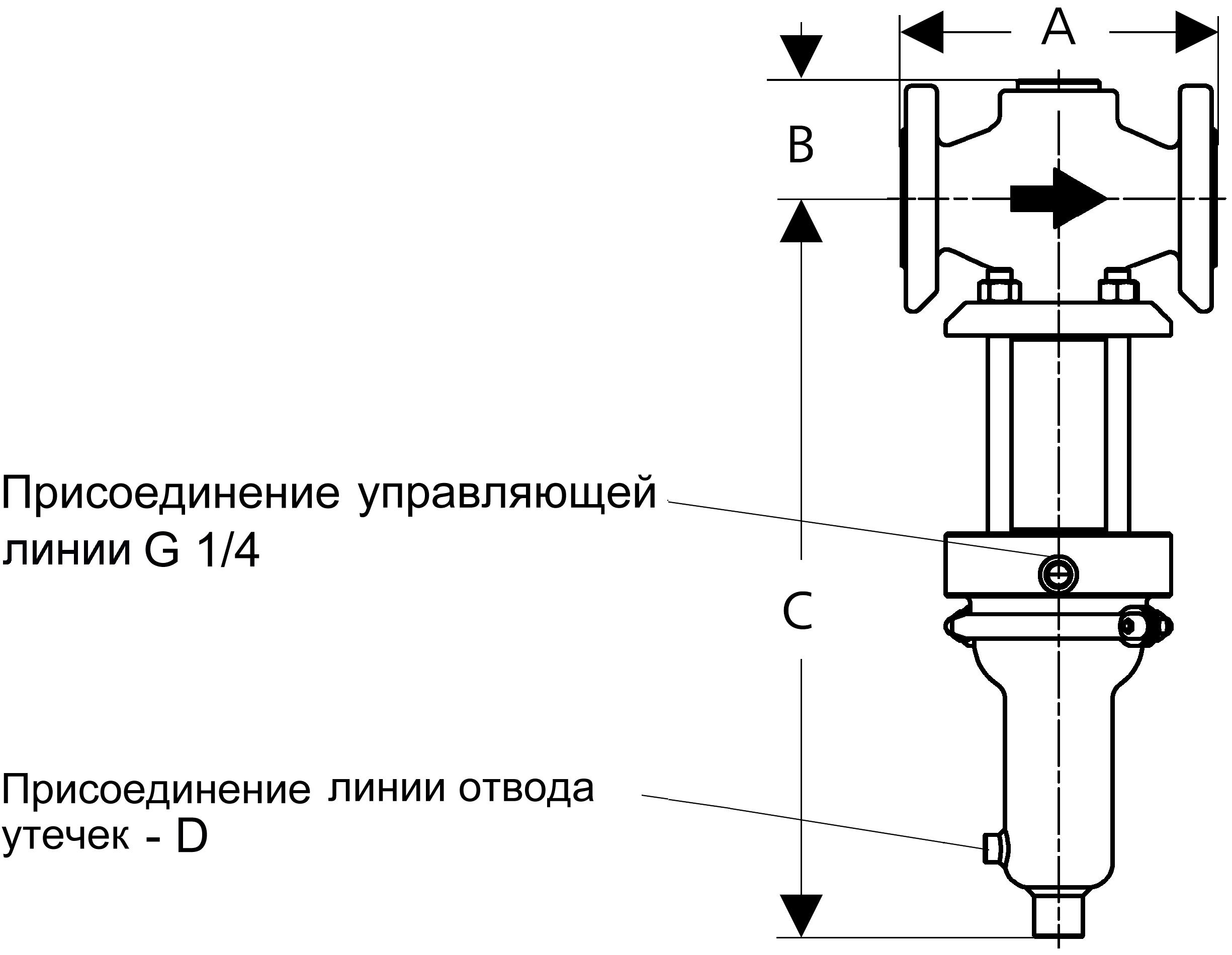

Габаритные размеры редукционного клапана Mankenberg DM618Z
| Размеры [мм] |
| разм. |
Фланцевое присоединение DN |
| 15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
| A |
130 |
150 |
160 |
200 |
230 |
290 |
310 |
350 |
| B |
60 |
60 |
60 |
75 |
75 |
112 |
112 |
112 |
| C |
380 |
380 |
380 |
540 |
540 |
610 |
610 |
610 |
| D |
G 1/8 |
G 1/8 |
G 1/8 |
G 1/4 |
G 1/4 |
G 1/4 |
G 1/4 |
G 1/4 |
*Строительная длина согласно DIN EN 558-1

| Масса [кг] |
| Фланцевое присоединение DN |
| 15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
| 11 |
12 |
13 |
37,5 |
40 |
72 |
75 |
82 |
Информация о специальных исполнениях оборудования предоставляется по запросу. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.
