Редукционный клапан АДЛ ГРАНРЕГ КАТ130, на пар, DN15...200, PN16...40, фланцевый

Редукционный клапан АДЛ ГРАНРЕГ КАТ130, на пар, DN15...200, PN16...40, фланцевый

Технические характеристики
Условный диаметр 15...200 мм
Условное давление 16...40 бар
Давление настройки 0,1...12,0бар
Температура среды -10... +220/350 °С
Величина Kvs 0,25...400,0 м3/ч
Тип присоединения Фланцевый
Применение

Редукционные клапаны Гранрег серии КАТ130 это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования  пара, в том числе перегретого(острого) с t° до +220/350 °С. Гранрег КАТ130 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Редукционный клапан АДЛ ГРАНРЕГ КАТ130, на пар, DN15...200, PN16...40, фланцевый



ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

Редукционные клапаны Гранрег серии КАТ30 это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования пара , а так же воды и воздуха. Гранрег КАТ30 может быть выполнен в нескольких типоразмерах пропускной способностью при одном диаметре. Для установки на паровые системы необходимо использовать конденсатную ёмкость.



УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз.  Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на воздух (рекомендованно) и на пар (обязательно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

Условный диаметр DN15....200
Условное давление PN 16...40 бар
Максимальная  рабочая температура Пар насыщенный до +220°С
Входное давление До 30 бар
Выходное давление (давление настройки)  0,1...12,0 бар
Макс. редукционное соотношение 4:1
Допустимая протечка по сделу 0,1% от Kvs  клапана
Тип присоединения Фланцевое
ОПЦИИ
Исполнение на парегретый пар до 350С
Исполнение с сильфонным уплотнением штока

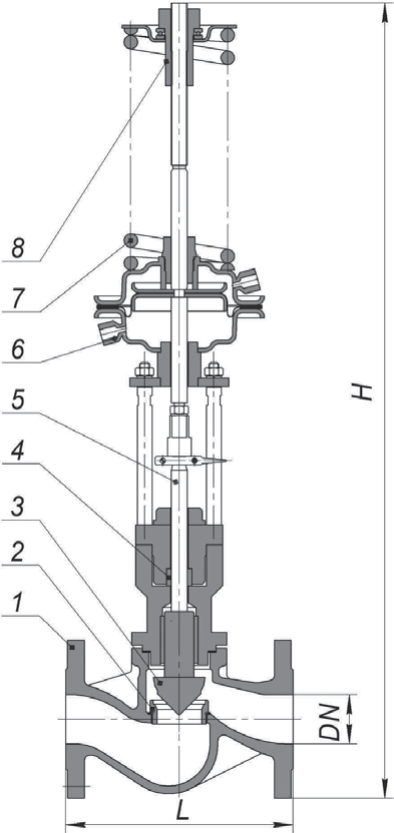

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

№
Позиция
Материал
Схема
1
Корпус клапана
Сталь 25Л (GS-45),
Сталь 09Г2С* (9MnSi5),
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
2
Седло
Сталь 12Х18Н10Т (Х10СrNiTi18-10)
3
Плунжер
Сталь 12Х18Н10Т (Х10СrNiTi18-10),
4
Сальниковый узел
Сталь 25Л (GS-45),
Сталь 09Г2С* (9MnSi5),
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
5
Мембрана
Этилен-пропиленовый каучук EPDM
(бутадиен-нитрильный каучук NBR,
фторкаучук FPM, силиконовый каучук VMQ)*

Уплотнение штока**
Модифицированный фторопласт (PTFE), Графит ТРГ, сильфон
6
Шток
Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
7
Пружина
Пружинная сталь
8
Настроечная гайка
Латунь ЛС59 (CuZn38Pb1)*

* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры



ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

Диапазоны выходного давления, (бар)
0,1...0,7 0,5...3,0 1,0...6,0 3,0....12,0



КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

DN, мм
15
20
25
32
40
50
65
80
100
125
150
200
Стандартный
Kvs, м3/ч
4,0
6,3
10
16
25
40
63
100
160
250
320
400
Заниженный Kvs, м3/ч

0,25
1,6
1,0
4,0
10
12,5
25
25
63
100
160
250
0,4
2,5
1,6
6,3
16
16
40
40
100
125
250
320
0,63
4,0
2,0
10
20
25
50
63

160


1,0

2,5


32

80

200


1,6

3,2









2,5

4,0









3,2

6,3











8,0












ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ130

DN
15
20
25
32
40
50
65
80
100
125
150
200
H
510
550
550
610
650
660
710
720
850
870
990
1100
L
130
150
160
180
200
230
290
310
350
400
480
600
Масса, max, (кг)
12
17
18
22
25
27
34
41
58
70
135
176

Импульсная трубка

Для работы клапана требуется импульсная трубка (6х1 мм), присоединенная на расстоянии 10ЧDN после клапана. Входит в комплект поставки.

Пример макировки: «Гранрег» KAT130 — 01 — 40,0 — 01 — 01 — 050 — 16 — 12,0 — Ф/Ф
