| Условный диаметр | 15...50 мм |
| Условное давление | 16...250 бар |
| Давление настройки | 0,005...2,0бар |
| Температура среды | -50... +150 °С |
| Величина Kvs | 0,1...3,5 м3/ч |
| Тип присоединения | Фланцевый, резобовой, под сварку |
Редукционные клапаны БАРРЕС РП 3.11М это регуляторы давления «после себя» прямого действия с мембранным приводом. Регуляторы давления «после себя» (редукционные клапаны) предназначены для автоматического поддержания постоянного давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Редукционные клапаны БАРРЕС данной серии предназначены для работы с жидкими и газообразными средами в широком диапазоне давлений - до 250 бар и сверхнизким давлением настройки в диапазоне от 0,005 до 2 бар, что делает их идеальными для применения на системах бланкетирования.
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Редукционные клапаны БАРРЕС РП 3.11М это регуляторы давления «после себя» прямого действия с мембранный приводом. Регуляторы давления «после себя» (редукционные клапаны) предназначены для автоматического поддержания постоянного давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Редукционные клапаны БАРРЕС данной серии предназначены для работы с жидкими и газообразными средами в широком диапазоне давлений - до 250 бар и сверхнизким давлением настройки в диапазоне от 0,005 до 2 бар, что делает их идеальными для применения на системах бланкетирования.
Клапана Баррес - это индивидуальное изготовление под требования заказчика, поэтому подбор клапана орусуществляется исключительно на основании заполенных опросных листов
Редукционные клапаны БАРРЕС - это клапана от компании Манкенберг, Германия с полной локализацией производства на територрии России. Клапана согласованы с Минпромторгом России.
Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух и в нижнюю или боковую часть трубопровода при установке на воду.
Если рабочая среда относится к группе 1 по ТРТС 032/2013 (окисляющие, воспламеняющиеся, горючие, токсичные среды и их смеси), то необходимо обеспечить их безопасный отвод в случае разрушения функциональных деталей регулятора. Для этого в конструкции регулятора предусмотрено присоединение на корпусе. Линия отвода утечки не должна быть под давлением и создавать сопротивление потоку (линия обеспечивается заказчиком).
| Условный диаметр | DN15....50 |
| Условное давление | PN 16....250 бар |
| Максимальная рабочая температура |
Вода и воздух : до +150°С, В зависимости от типа эластомеров
|
| Входное давление | До 250 бар |
| Выходное давление (давление настройки) | 0,005...2 бар |
| Макс. редукционное соотношение | 80 .. 2600 : 1 |
| Допустимая протечка по сделу | III...V класс по ГОСТ 9544-2015 |
| Тип присоединения | Фланцевое, резьбовое, под приварку |
|
Позиция
|
Материал
|
|
Корпус клaпaнa
|
Углеродистая сталь, Нержавеющая сталь*
|
|
Плунжер и седло
|
Нержавеющая сталь*
|
|
Уплотнения
|
Нержавеющая сталь -50 .. +150°С
Твердосплавный материал -50 .. +150 °С
PEEK -50 .. +150°С
PTFE -50 .. +150°С
NBR -50 .. +80 °С
EPDM -40 .. +130 °С
FKM -30 .. +150 °С
|
* - Индивидуальное исполнение каждого клапана под требования заказчика
| DN | 15 | 20 | 25 | 32 | 40 | 50 | ||
| PN 16...160 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | ||
| PN 16...250 |
0,1
0,4 1,0
2,0 |
0,1
0,4 1,0
2,0 |
0,1
0,4 1,0
2,0 |
0,1
0,4 1,0
2,0 |
0,1
0,4 1,0
2,0 |
0,1
0,4 1,0
2,0 |
||
| Диапазон регулирования (P2, бар) | Номин. давление выхода (PN2, бар) | kvs | |||||||
| 0,1 | 0,4 | 1 | 2 | 3 | |||||
| 0,05 .. 0,5 | 0,6 | 260 | 230 | 120 | 110 | 80 | |||
| 0,02 .. 0,2 | 0,25 | 550 | 470 | 240 | 210 | 160 | |||
| 0,01 .. 0,1 | 0,16 | 1350 | 1200 | 600 | 550 | 410 | |||
| 0,005 .. 0,05 | 0,1 | 2600 | 2350 | 1200 | 1050 | 800 | |||
| 0,2 .. 1 | 1,6 | 260 | 230 | 120 | 110 | 80 | |||
| 0,1 .. 0,5 | 0,6 | 550 | 470 | 240 | 210 | 160 | |||
| 0,04 .. 0,2 | 0,25 | 1350 | 1200 | 600 | 550 | 410 | |||
| 0,02 .. 0,1 | 0,16 | 2600 | 2350 | 1200 | 1050 | 800 | |||
| 0,4 .. 2 | 2,5 | 260 | 230 | 120 | 110 | 80 | |||
| 0,2 .. 1 | 1,6 | 550 | 470 | 240 | 210 | 160 | |||
| 0,1 .. 0,5 | 0,6 | 1350 | 1200 | 600 | 550 | 410 | |||
| 0,04 .. 0,2 | 0,25 | 2600 | 2350 | 1200 | 1050 | 800 | |||
![]() |

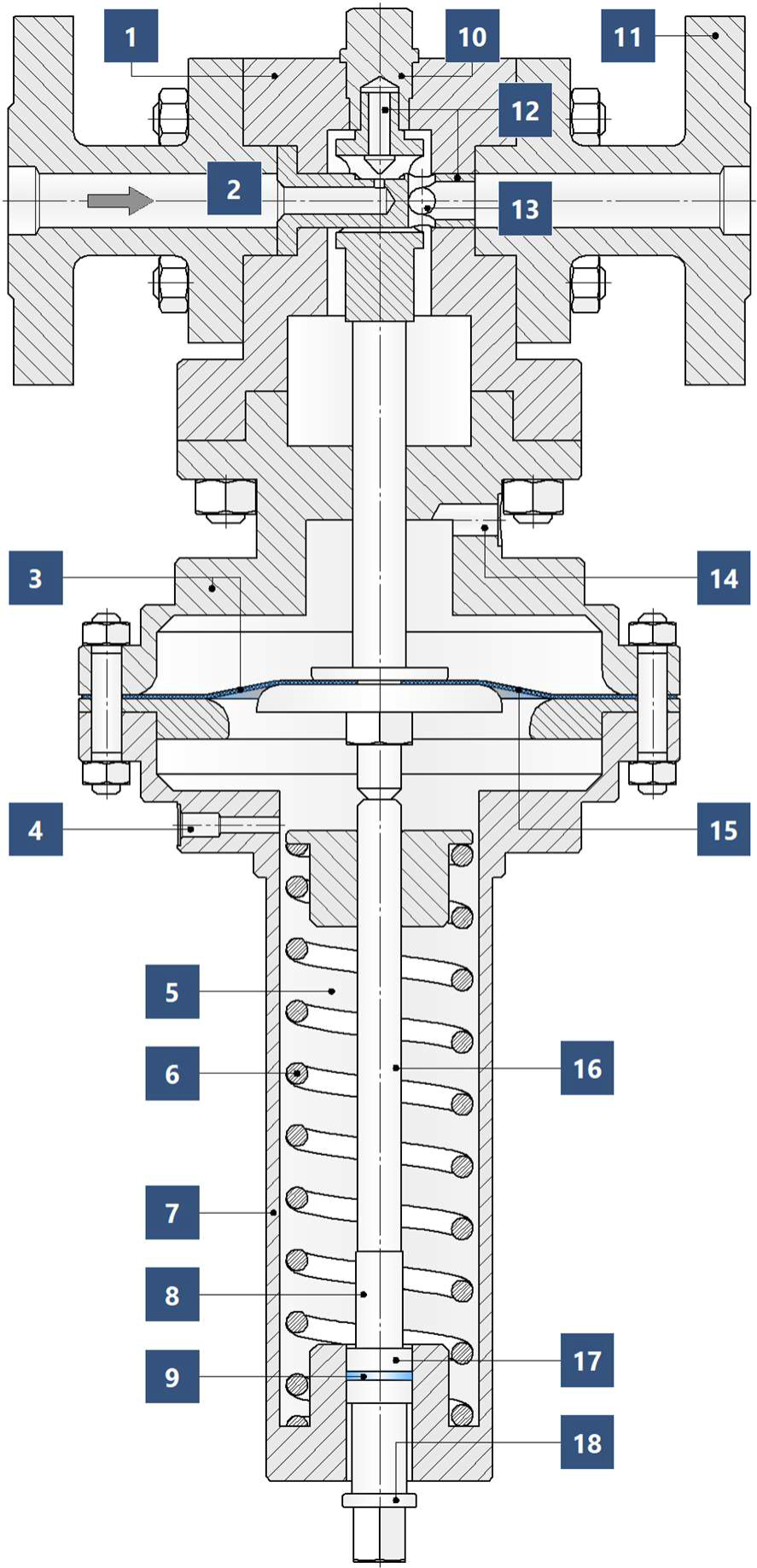

1. Корпус из цельной заготовки
Отсутствие литых корпусных деталей обеспечивает высокую прочность и коррозионную стойкость
2. Гибкая конфигурация
Возможность независимого выбора номинального диаметра, пропускной способности, номинального давления, редукционного отношения и других характеристик
3. Различные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Различные материалы деталей проточной части и уплотнений в зависимости от условий работы
4. Присоединение линии утечки
Клапан имеет место присоединения линии отвода утечки, что позволяет безопасно отвести
рабочую среду в случае разрушения управляющей мембраны клапана
5. Сильный модуль управления
Пружина малой жёсткости и большой силы обеспечивает точное и стабильное положение штока даже при переменном потоке рабочей среды и высоких перепадах давления
6. Пружина из специальной стали
Силовая пружина из стали 51ХФА обеспечивает высокий ресурс пружины и снижение риска релаксации. Замена пружины не требуется в течение всего назначенного срока службы клапана
7. Защитный кожух пружины
Защита персонала от защемления пружиной и исключение нарушения регулирования вследствие попадания посторонних предметов
8. Функция защиты пружины
Специальная конструкция настроечного винта не допускает чрезмерного сжатия пружины при настройке давления. Это исключает риск смыкания витков пружины при работе, её последующего быстрого разрушения и прекращения регулирования
9. Герметичный узел нагрузки.
Клапан полностью герметичен относительно окружающей среды. Попадание рабочей среды в окружающую среду исключено даже в случае разрушения функциональных деталей клапана
10. Шток в концевых опорах
Установка штока в концевых направляющих обеспечивает высокую жёсткость затвора, устойчивое и надёжное регулирование даже при высоких давлениях и скорости потока среды
11. Различные типы присоединений
Возможно присоединение к трубопроводу по фланцам, резьбе, на сварке по ГОСТ или чертежам заказчика. В экспортном исполнении доступны присоединения по EN, ASME и другим стандартам
12. Заменяемые детали затвора
Все функциональные детали проточной части, включая участок штока, могут быть заменены по мере естественного износа
13. Цилиндр деления потока
Перфорированный цилиндр затвора обеспечивает деление перепада давления и распределение потока рабочей среды для снижения вибраций, шума и кавитации
14. Присоединение линии управления
Конструкция клапана предусматривает внешнюю передачу управляющего давления, что обеспечивает высокую точность регулирования низких давлений. При необходимости внутреннее управление доступно опционально
15. Управляющая мембрана
Управляющая мембрана обеспечивает большую управляющую площадь до 1900 см², что позволяет регулировать низкие давления до 0,002 бар с высокой точностью и высоким редукционным отношением.
16. Невыдвижной настроечный винт
Габаритный размер регулятора не меняется при настройке давления
17. Безопасный монтаж пружины
Пружина имеет силу до 5 кН. Модуль пружинной нагрузки имеет конструкцию, исключающую опасность для персонала получить травму от энергии сжатой пружины при сборке и разборке клапана
18. Индикация положения штока
Настроечный винт имеет функцию индикации положения затвора клапана в процессе работы
|
![]() |
||||||

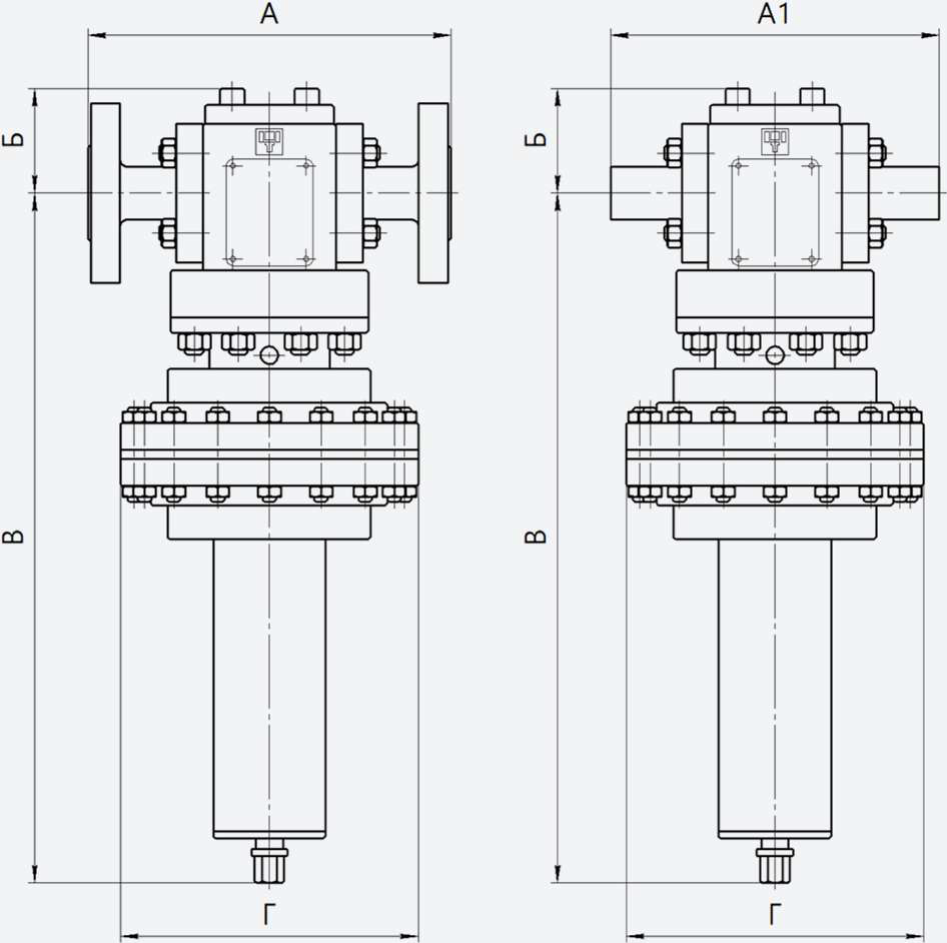

| Размер | DN | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| А | 275 | 275 | 275 | 300 | 315 | 325 |
| А1 | 230 | 230 | 230 | 290 | 290 | 290 |
| Б | 89 | 89 | 89 | 105 | 105 | 105 |
| В | 478 | 478 | 478 | 570 | 570 | 570 |
| Г | по запросу, в зависимости от диапазона регулирования | |||||
| Масса | 32 | 34 | 37 | 41 | 44 | 48 |
| * Размеры указаны оценочно для типов присоединений Фланец по ГОСТ 33259-2015 форма B и Резьба трубная внутренняя по ГОСТ 6357-73 | ||||||
