| Условный диаметр | 15...150 мм |
| Условное давление | 16...160 бар |
| Давление настройки | 1,6...70,0бар |
| Температура среды | -50... +250 °С |
| Величина Kvs | 4,0...100,0 м3/ч |
| Тип присоединения | Фланцевый, резбовой, под сварку |
Редукционные клапаны БАРРЕС РП 4.23 К это регуляторы давления «после себя» прямого действия с поршневым приводом. Регуляторы давления «после себя» (редукционные клапаны) предназначены для автоматического поддержания постоянного давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Редукционные клапаны БАРРЕС данной серии предназначены для работы с жидкими и газообразными средами в широком диапазоне давлений - до 160 бар и давлением настройки до 70 бар, что делает область применения в промышленности очень широкой.
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Редукционные клапаны БАРРЕС РП 4.23 К это регуляторы давления «после себя» прямого действия с поршневым приводом. Регуляторы давления «после себя» (редукционные клапаны) предназначены для автоматического поддержания постоянного давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора. Редукционные клапаны БАРРЕС данной серии предназначены для работы с паром, жидкими и газообразными средами в широком диапазоне давлений - до 160 бар и давлением настройки до 70 бар, что делает область применения в промышленности очень широкой. Возможно исполнение на насыщенный пар
Клапана Баррес - это индивидуальное изготовление под требования заказчика, поэтому подбор клапана орусуществляется исключительно на основании заполенных опросных листов
Редукционные клапаны БАРРЕС - это клапана от компании Манкенберг, Германия с полной локализацией производства на територрии России. Клапана согласованы с Минпромторгом России.
Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх (спекциальное исполнение). При установке на воздух - пружинный блок направлен вниз. Горизонтальное расположение с пружиной в сторону или вертикального расположение на воду допускается в специальном исполнении, на газы - допускается с снижением точности и повышенным износом деталей клапана (ограничение по гарантии). Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух и на пар в нижнюю или боковую часть трубопровода при установке на воду.
Если рабочая среда относится к группе 1 по ТРТС 032/2013 (окисляющие, воспламеняющиеся, горючие, токсичные среды и их смеси), то необходимо обеспечить их безопасный отвод в случае разрушения функциональных деталей регулятора. Для этого в конструкции регулятора предусмотрено присоединение на корпусе. Линия отвода утечки не должна быть под давлением и создавать сопротивление потоку (линия обеспечивается заказчиком).
| Условный диаметр | DN15....150 |
| Условное давление | PN 16....160 бар |
| Максимальная рабочая температура | до +250°С, В зависимости от типа эластомеров |
| Входное давление | До 160 бар |
| Выходное давление (давление настройки) | 1,6...70 бар |
| Макс. редукционное соотношение | 5....80 : 1 |
| Допустимая протечка по сделу | III...V класс по ГОСТ 9544-2015 в зависимости от эластомера |
| Тип присоединения | Фланцевое, резьбовое, под приварку |
|
Позиция
|
Материал
|
|
Корпус клaпaнa
|
Углеродистая сталь, Нержавеющая сталь*
|
|
Плунжер и седло
|
Нержавеющая сталь*
|
|
Уплотнения*
|
Нержавеющая сталь -50 .. +200°С (Герметичность класс III по ГОСТ 9544)
Твердосплавный материал -50 .. +200 °С (Герметичность класс III по ГОСТ 9544)
NBR -50 .. +80 °С (Герметичность класс V по ГОСТ 9544)
EPDM -40 .. +130 °С (Герметичность класс V по ГОСТ 9544)
FKM -30 .. +150 °С (Герметичность класс V по ГОСТ 9544)
PEEK -50 .. +150°С (Герметичность класс IV по ГОСТ 9544)
PTFE -50 .. +200°С (Герметичность класс IV по ГОСТ 9544)
FFKM -10 .. +250°С (Герметичность класс IV по ГОСТ 9544)
FEPM -10 .. +200°С (Герметичность класс IV по ГОСТ 9544)
|
* - Индивидуальное исполнение каждого клапана под требования заказчика
| Номинальное давление входа (PN1, бар) | Номинальный диаметр (DN) | ||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 16 .. 160 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 6 | 6 | 8 | 8 | 8 | 8 | ||||||
| 16 .. 100 | 16 | 16 | 16 | 16 | 16 | 16 | |||||
| 26 | 26 | 32 | 32 | 32 | 32 | ||||||
| 16 .. 63 | 60 | 60 | 60 | 60 | 60 | ||||||
| 80 | 100 | 100 | 100 | 100 | |||||||
| Диапазон регулирования (бар) | Номин. давление выхода (бар) | kvs [7] | |||||||||
| 4 | 6 | 8 | 16 | 26 | 32 | 60 | 80 | 100 | |||
| 14 .. 30 | 40 | 3 | 3 | 3 | |||||||
| 7 .. 16 | 16 | 6 | 6 | 6 | |||||||
| 3,5 .. 8 | 10 | 12 | 12 | 12 | |||||||
| 1,6 .. 4 | 6 | 25 | 25 | 25 | |||||||
| 35 .. 70 | 100 | 3 | 3 | 3 | |||||||
| 18 .. 35 | 40 | 6 | 6 | 6 | |||||||
| 9 .. 18 | 25 | 12 | 12 | 12 | 2,5 | 2,5 | 2,5 | 2 | 2 | 2 | |
| 4,5 .. 9 | 16 | 25 | 25 | 25 | 5 | 5 | 5 | 4 | 4 | 4 | |
| 2,2 .. 4,5 | 6 | 50 | 50 | 50 | 10 | 10 | 10 | 8 | 8 | 8 | |
| 9 .. 18 | 25 | 5 | 5 | 5 | 4 | 4 | 4 | ||||
| 4,5 .. 9 | 16 | 10 | 10 | 10 | 8 | 8 | 8 | ||||
| 2,2 .. 4,5 | 6 | 20 | 20 | 20 | 15 | 15 | 15 | ||||
![]() |

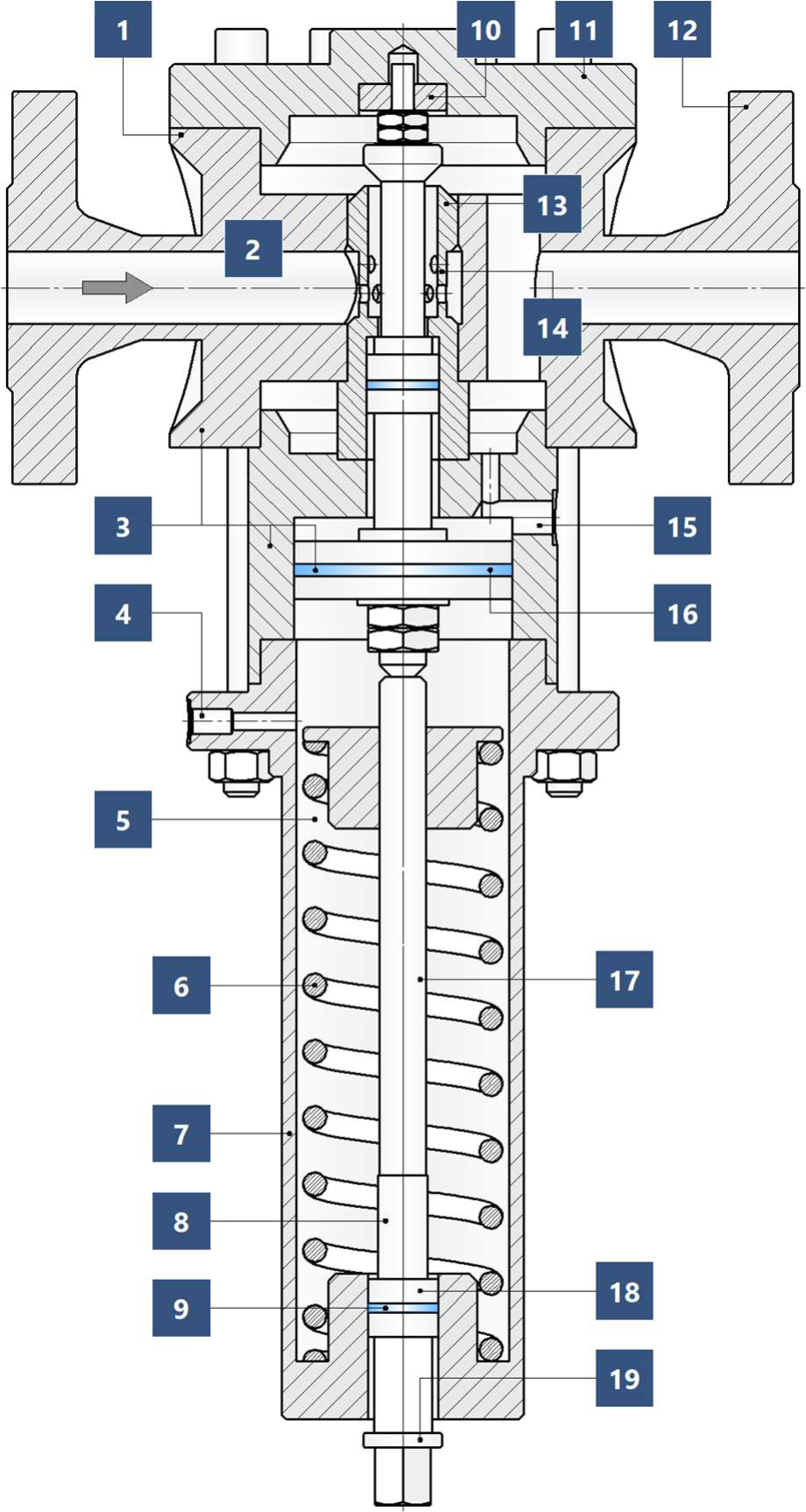

1. Корпус из цельной заготовки
Отсутствие литых корпусных деталей обеспечивает высокую прочность и коррозионную стойкость
2. Гибкая конфигурация
Возможность независимого выбора номинального диаметра, пропускной способности, номинального давления, редукционного отношения и других характеристик
3. Различные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Различные материалы деталей проточной части и уплотнений в зависимости от условий работы
4. Присоединение линии утечки
Клапан имеет место присоединения линии отвода утечки, что позволяет безопасно отвести
рабочую среду в случае разрушения управляющей мембраны клапана
5. Сильный модуль управления
Пружина малой жёсткости и большой силы обеспечивает точное и стабильное положение штока даже при переменном потоке рабочей среды и высоких перепадах давления
6. Пружина из специальной стали
Силовая пружина из стали 51ХФА обеспечивает высокий ресурс пружины и снижение риска релаксации. Замена пружины не требуется в течение всего назначенного срока службы клапана
7. Защитный кожух пружины
Защита персонала от защемления пружиной и исключение нарушения регулирования вследствие попадания посторонних предметов
8. Функция защиты пружины
Специальная конструкция настроечного винта не допускает чрезмерного сжатия пружины при настройке давления. Это исключает риск смыкания витков пружины при работе, её последующего быстрого разрушения и прекращения регулирования
9. Герметичный узел нагрузки.
Клапан полностью герметичен относительно окружающей среды. Попадание рабочей среды в окружающую среду исключено даже в случае разрушения функциональных деталей клапана
10. Шток в концевых опорах
Установка штока в концевых направляющих обеспечивает высокую жёсткость затвора, устойчивое и надёжное регулирование даже при высоких давлениях и скорости потока среды
11. Крышка корпуса
Возможность получить доступ к проточной части регулятора без демонтажа с трубопровода. Это особенно важно при сварном присоединении к трубопроводу
12. Различные типы присоединений
Возможно присоединение к трубопроводу по фланцам, резьбе, на сварке по ГОСТ или чертежам заказчика. В экспортном исполнении доступны присоединения по EN, ASME и другим стандартам
13. Заменяемые детали затвора
Все функциональные детали проточной части, включая участок штока, могут быть заменены по мере естественного износа
14. Перфорированный цилиндр
Перфорированный цилиндр затвора обеспечивает деление перепада давления и распределение потока рабочей среды для снижения вибраций, шума и кавитации
15. Управляющая линия
Для многих диапазонов давлений регулирования можно выбрать конструкцию с внутренним управлением или внешней управляющей линией в зависимости от особенностей процесса
16. Поршневые уплотнения
Специальные поршневые уплотнения типа TG-Ring обеспечивают высокую надёжность, неограниченное количество циклов открытия в течение интервала обслуживания, высокую точность и малый гистерезис
17. Невыдвижной настроечный винт
Габаритный размер регулятора не меняется при настройке давления
18. Безопасный монтаж пружины
Пружина имеет силу до 5 кН. Модуль пружинной нагрузки имеет конструкцию, исключающую опасность для персонала получить травму от энергии сжатой пружины при сборке и разборке клапана
19. Индикация положения штока
Настроечный винт имеет функцию индикации положения затвора клапана в процессе работы
|
![]() |
|||||||||||

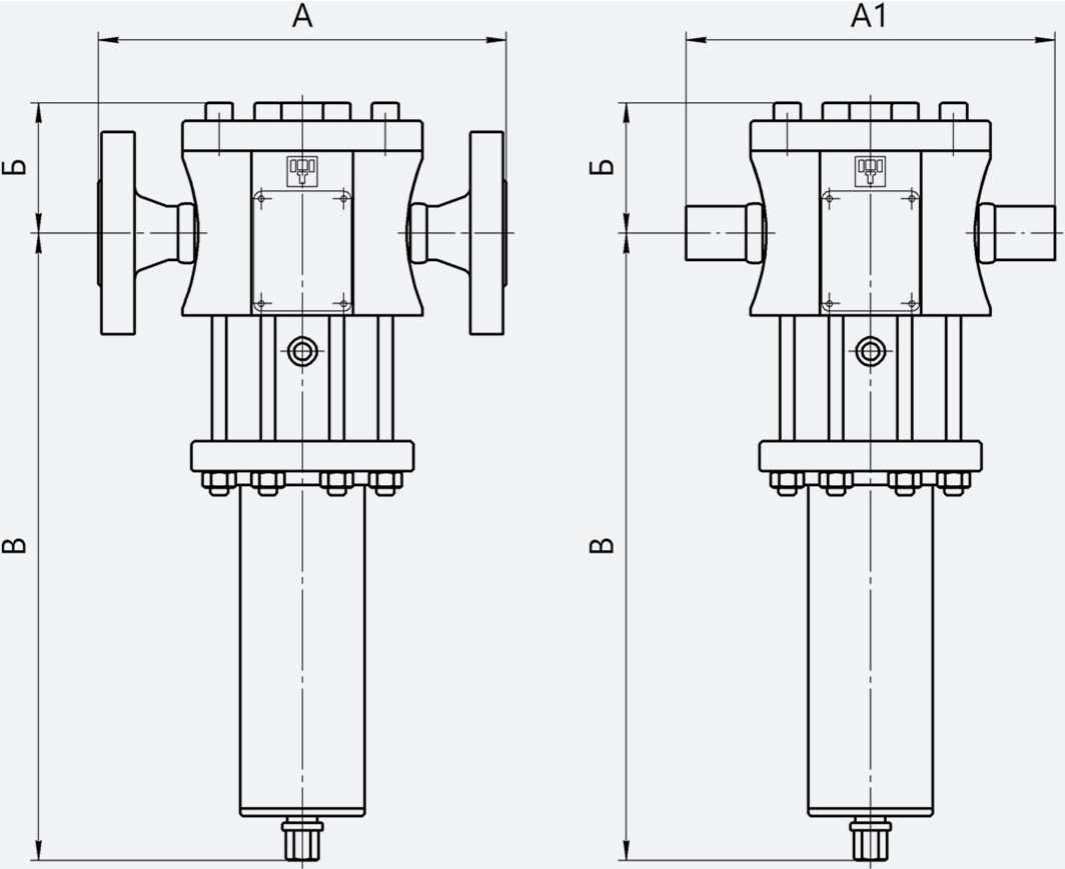

| Размер | DN | ||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| А | 272 | 272 | 272 | 325 | 325 | 325 | 385 | 385 | 385 | 405 | 405 |
| А1 | 230 | 230 | 230 | 290 | 290 | 290 | |||||
| Б | 89 | 89 | 89 | 105 | 105 | 105 | 135 | 135 | 135 | 135 | 135 |
| В | 478 | 478 | 478 | 570 | 570 | 570 | 590 | 590 | 590 | 590 | 590 |
| Масса | 23 | 25 | 28 | 51 | 57 | 62 | |||||
| * Размеры указаны оценочно для типов присоединений Фланец по ГОСТ 33259-2015 форма B и Резьба трубная внутренняя по ГОСТ 6357-73 | |||||||||||
