Редукционный клапан Goetze 481

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	16...40 бар
Рабочая температура	от - 20 до 95°С
Тип присоединения	резьбовое

Применение

Для защиты:

бытовых систем водоснабжения
коммерческих и промышленных объектов от колебаний давления на входе.

Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.

Снабжение питьевой водой в соответствии с DIN 1988
Эксплуатация промышленных и бытовых систем водоснабжения
Снеговые пушки
Противопожарное оборудование и системы пожаротушения
Судостроение и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

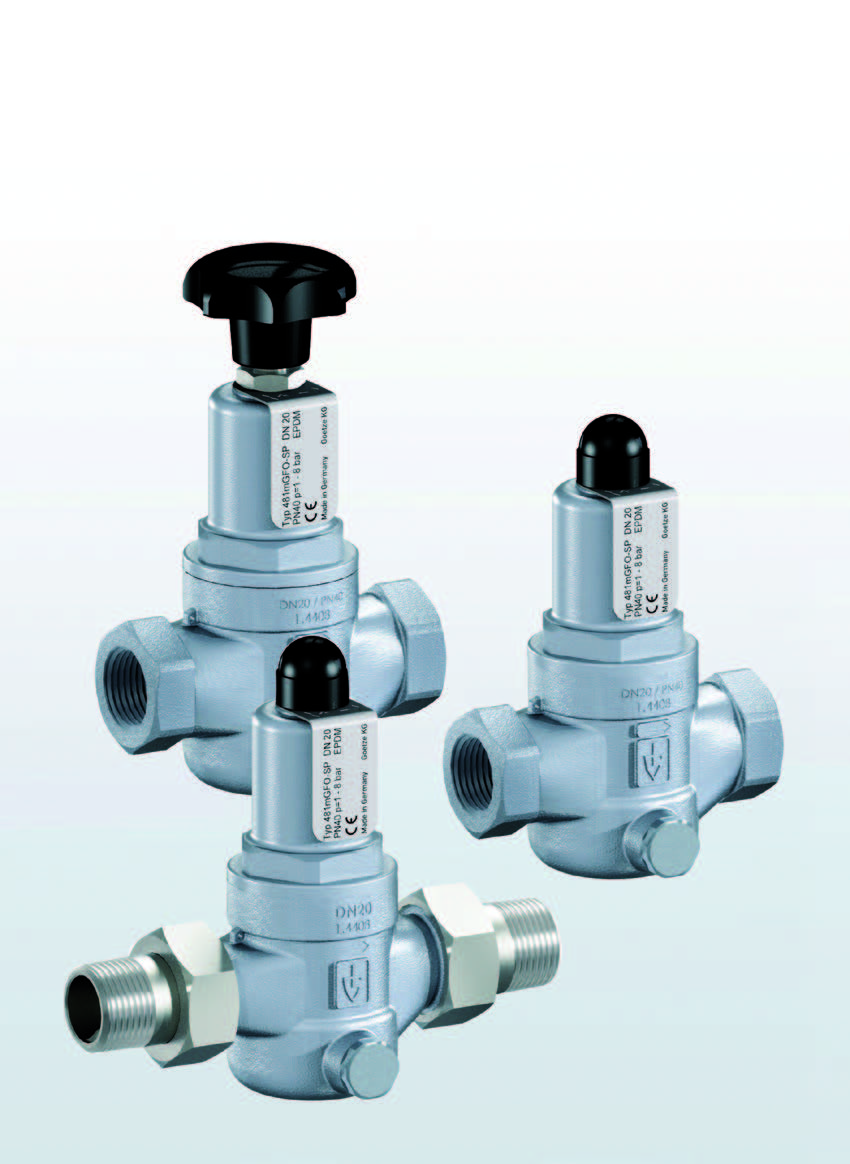

Редукционный клапан Goetze mod. 481 (Германия)

DN 15–50 мм, PN 40 бар, Тмакс 120 °С (жидкости и газы), резьбовой.

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Горячая вода

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

бытовых систем водоснабжения
коммерческих и промышленных объектов от колебаний давления на входе.

Снабжение питьевой водой в соответствии с DIN 1988
Эксплуатация промышленных и бытовых систем водоснабжения
Снеговые пушки
Противопожарное оборудование и системы пожаротушения
Судостроение и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4408	CF8M
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	316 L	316 L
Нажимная пружина	Нержавеющая сталь	1.1200	ASTM A228
Сетка	Нержавеющая сталь	1.4404	316 L

Модельный ряд 481 - ИСПОЛНЕНИЕ КЛАПАНА

m	с мембраной	высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Настройка давления посредством бесподъемного шпинделя. Клапанная вставка с разгруженным золотником выполнена целиком из нержавеющей стали.

Встроенный грязеуловитель также из нержавеющей стали.
Шаг сетки:

DN 15 до DN 32 - 0,60 мм
DN 40 и DN 50 - 0,75 мм

СРЕДА

GF	газообразный и жидкий	Для воды и дистиллятов, нейтральных и не клейких жидкостей, сжатого воздуха и нейтральных газов. Опционально с FKM эластомерами для не нейтральных сред, например для масел, некоторых видов топлива, маслосодержащего воздуха и т. д. Не для водяного пара.

ДИАПАЗОН ДАВЛЕНИЯ НА ВЫХОДЕ

SP	Стандартное исполнение	Давление на входе: до 40 бар	Диапазон давления на выходе: от 1 до 8 бар
HP	Исполнение высокого давления	Давление на входе: до 40 бар	Диапазон давления на выходе: от 5 до 15 бар
LP	Исполнение с пониженным давлением	Давление на входе: до 25 бар	Диапазон давления на выходе: от 0,5 до 2 бар

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	15	20	25	32	40	50
Вход	1/2“ (15)	3/4“ (20)	1“ (25)	1 1/4“ (32)	1 1/2“ (40)	2“ (50)
Выход	1/2“ (15)	3/4“ (20)	1“ (25)	1 1/4“ (32)	1 1/2“ (40)	2“ (50)

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

BSP-Tm /BSP-Tm	Стандартное резьбовое присоединение	Наружная резьба BSP-T/Наружная резьба BSP-T	DIN EN 10226, ISO 7-1 / DIN EN 10226, ISO 7-1
f / f	Исполнение с внутренней резьбой Доступно в размерностях DN15, DN20 и DN25	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1

УПЛОТНЕНИЕ

EPDM	Этилен- Пропилен-Диен	Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой	–20°C до +120°C (до 8 бар Диапазон давления на выходе), –20°C до +95°C (от 8 бар Диапазон давления на выходе)
FKM	Фторуглерод	Мембрана и уплотнения из эластомера	–10°C до +120°C (до 8 бар Диапазон давления на выходе), –10°C до +95°C (от 8 бар Диапазон давления на выходе)

ОПЦИИ

За дополнительную плату
Манометры тип 36, 39 или 40	Раздел принадлежности
Манометры тип 41, 42 или 43 из нержавеющей стали	Раздел принадлежности
Вращающаяся рукоятка из пластмассы для настройки давления открытия без инструмента	Код для заказов: S15
Приспособление для защиты от несанкционированного изменения настройки (пломба)	Код для заказов: S71

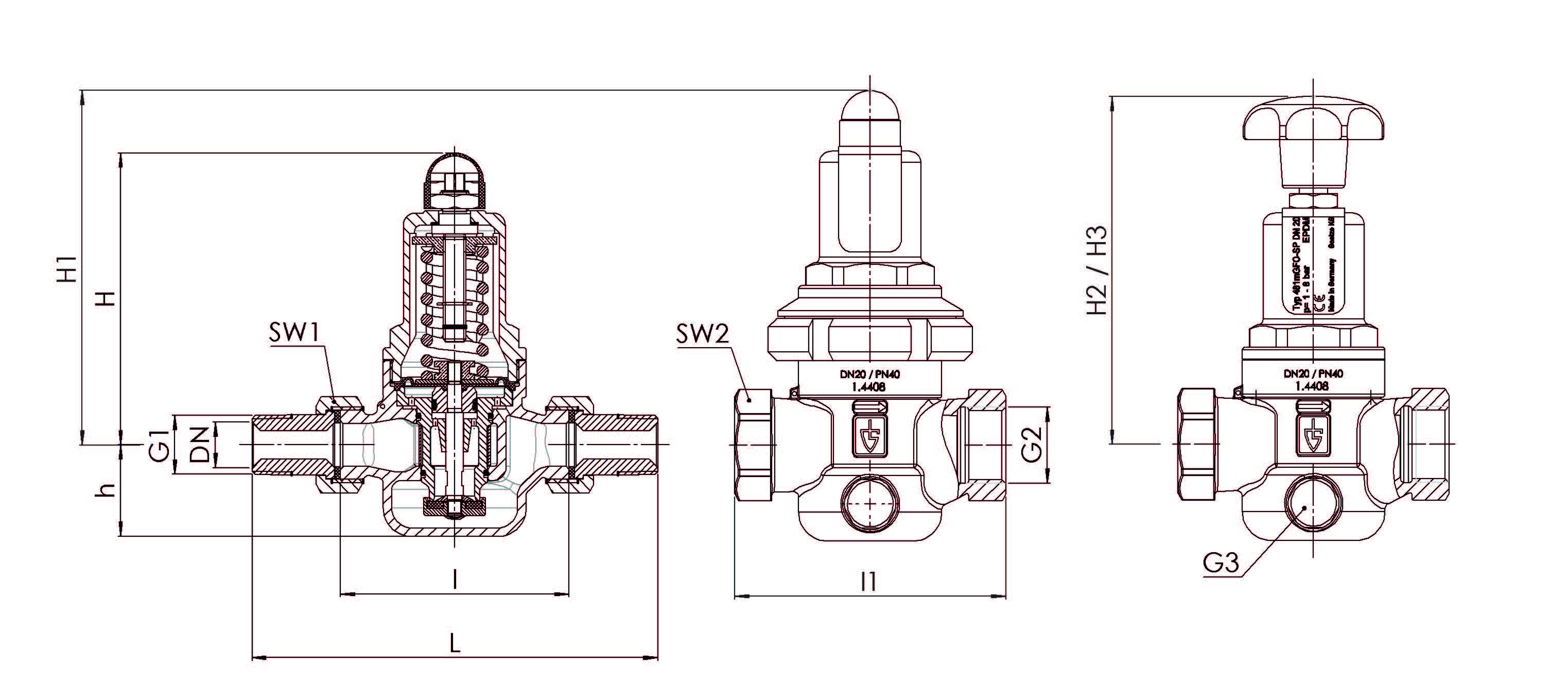

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Присоединение	DN	15	20	25	32	40	50
Вход DIN EN 10226	G1	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
Выход DIN EN 10226	G2	1/2"	3/4"	1"
Давление на входе SP, HP до	бар	40	40	40	40	40	40
Давление на входе LP до	бар	25	25	25	25	25	25
Давление на выходе	бар	0,5 - 2	0,5 - 2	0,5 - 2	0,5 - 2	0,5 - 2	0,5 - 2
	бар	1 - 8	1 - 8	1 - 8	1 - 8	1 - 8	1 - 8
	бар	5 - 15	5 - 15	5 - 15	5 - 15	5 - 15	5 - 15
Установочный размер в мм	L	142	158	180	193	226	252
	l	80	90	100	105	130	140
	l1	85	95	105
	H (H1)	102 (128¹)	102 (128¹)	130 (150¹)	130 (150¹)	165 (185¹)	165 (185¹)
	H2 (H3)	124 (150²)	124 (150²)	161 (181²)	161 (181²)	198 (218²)	198 (218²)
	h	33	33	45	45	70	70
	SW1	30	37	46	52	65	75
	SW2	28	35	43	48	57	68
Гнездо для подключения манометра Диапазон давления на выходе	G3	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально	1/4" аксиально
Вес	кг	1,2 (1,5¹)	1,3 (1,6¹)	2,3 (2,8¹)	2,5 (3,0¹)	5,2 (5,9¹)	5,7 (6,4¹)
Коэффициент расхода Kvs³	м³/ч	3	3,5	6,7	7,6	12,5	15

¹для типа 481mGFO-LP
²для типа 481mGFO-LP S15
³Значение K дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.
