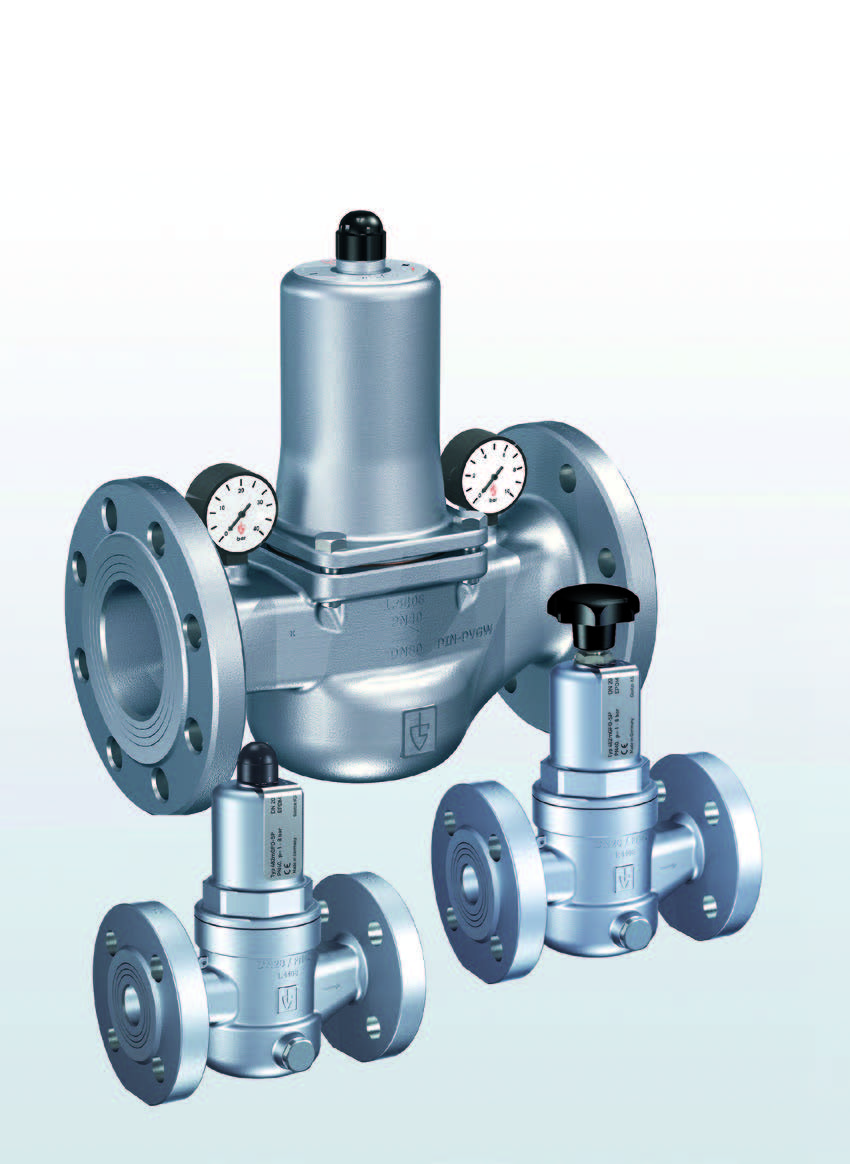

Редукционный клапан Goetze 482 (Германия)

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16...40 бар
Рабочая температура	от -20 до 95°С
Тип присоединения	фланцевое

Применение

Для защиты:

бытовых систем водоснабжения
коммерческих и промышленных объектов от колебаний давления на входе.

Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.

Снабжение питьевой водой в соответствии с DIN 1988
Эксплуатация промышленных и бытовых систем водоснабжения
Снеговые пушки
Противопожарное оборудование и системы пожаротушения
Судостроение и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Редукционный клапан Goetze mod. 482 (Германия)

Манометры в поставку не входят

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Питьевая вода холодная	до 40°C
Питьевая вода горячая	до 85°C

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

бытовых систем водоснабжения
коммерческих и промышленных объектов от колебаний давления на входе.

Снабжение питьевой водой в соответствии с DIN 1988
Эксплуатация промышленных и бытовых систем водоснабжения
Снеговые пушки
Противопожарное оборудование и системы пожаротушения
Судостроение и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4408	CF8M
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Пружина из пружинной стали, с защитой от коррозии	1.1200	ASTM A228
Сетка	Нержавеющая сталь	1.4404	316 L

Модельный ряд 482 - ИСПОЛНЕНИЕ КЛАПАНА

m	с мембраной	высококачественная мембрана из жаропрочного эластомера, с тканиевой вставкой. Настройка давления посредством бесподъемного шпинделя. Клапанная вставка с разгруженным золотником выполнена целиком из нержавеющей стали.
k	с поршнем	Поршень из нержавеющей стали (только для DN 100) Настройка давления с помощью бесподъемного шпинделя. Разгруженный односедельный золотник.

Комплектная клапанная вставка SP/HP как запасная часть (Код заказа: 482 Картридж-DN..-Уплотнение), замена возможна без разборки корпуса

Комплектная клапанная вставка LP как запасная часть (Код заказа: 482 LP Картридж-DN..-Уплотнение), замена возможна без разборки корпуса

Встроенный грязеуловитель также из нержавеющей стали.
Шаг сетки:

DN 15 до DN 32 - 0,60 мм
DN 40 до DN 80 - 0,75 мм

СРЕДА

GF	газообразный и жидкий	Для воды и дистиллятов, нейтральных и не клейких жидкостей, сжатого воздуха и нейтральных газов. Опционально с FKM эластомерами для не нейтральных сред, например для масел, некоторых видов топлива, маслосодержащего воздуха и т. д. Не для водяного пара.

ДИАПАЗОН ДАВЛЕНИЯ НА ВЫХОДЕ

SP	Стандартное исполнение	Диапазон давления на входе: до 16 бар (PN 16) или 40 бар (PN 40)	Диапазон давления на выходе: от 1 до 8 бар
HP	Исполнение высокого давления (не для DN 65 и DN 80)	Диапазон давления на входе: до 16 бар (PN 16) или 40 бар (PN 40)	Диапазон давления на выходе: от 5 до 15 бар (5 до 13 бар для клапана DN 100, поршневое исполнение)
LP	Исполнение с пониженным давлением (не для DN 65, DN 80 и DN 100)	Давление на входе: до 25 бар	Диапазон давления на выходе: от 0,5 до 2 бар

ДОСТУПНЫЕ НОМИНАЛЬНЫЕ ДИАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Номинальный диаметр DN	15	20	25	32	40	50	65	80	100
Вход / Выход	15/15	20/20	25/25	32/32	40/40	50/50	65/65	80/80	100/100

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ

FL / FL	Стандарт	Фланцевые соединения / Фланцевые соединения	DIN EN 1092 / DIN EN 1092

УПЛОТНЕНИЕ

EPDM	Этилен- Пропилен-Диен	Мембрана и уплотнения из эластомера, допущенного к применению с питьевой водой	–20°C до +120°C (до 8 бар Диапазон давления на выходе), –20°C до +95°C (от 8 бар Диапазон давления на выходе)
FKM	Фторуглерод	Мембрана и уплотнения из эластомера	–10°C до +120°C (до 8 бар Диапазон давления на выходе), –10°C до +95°C (от 8 бар Диапазон давления на выходе)

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

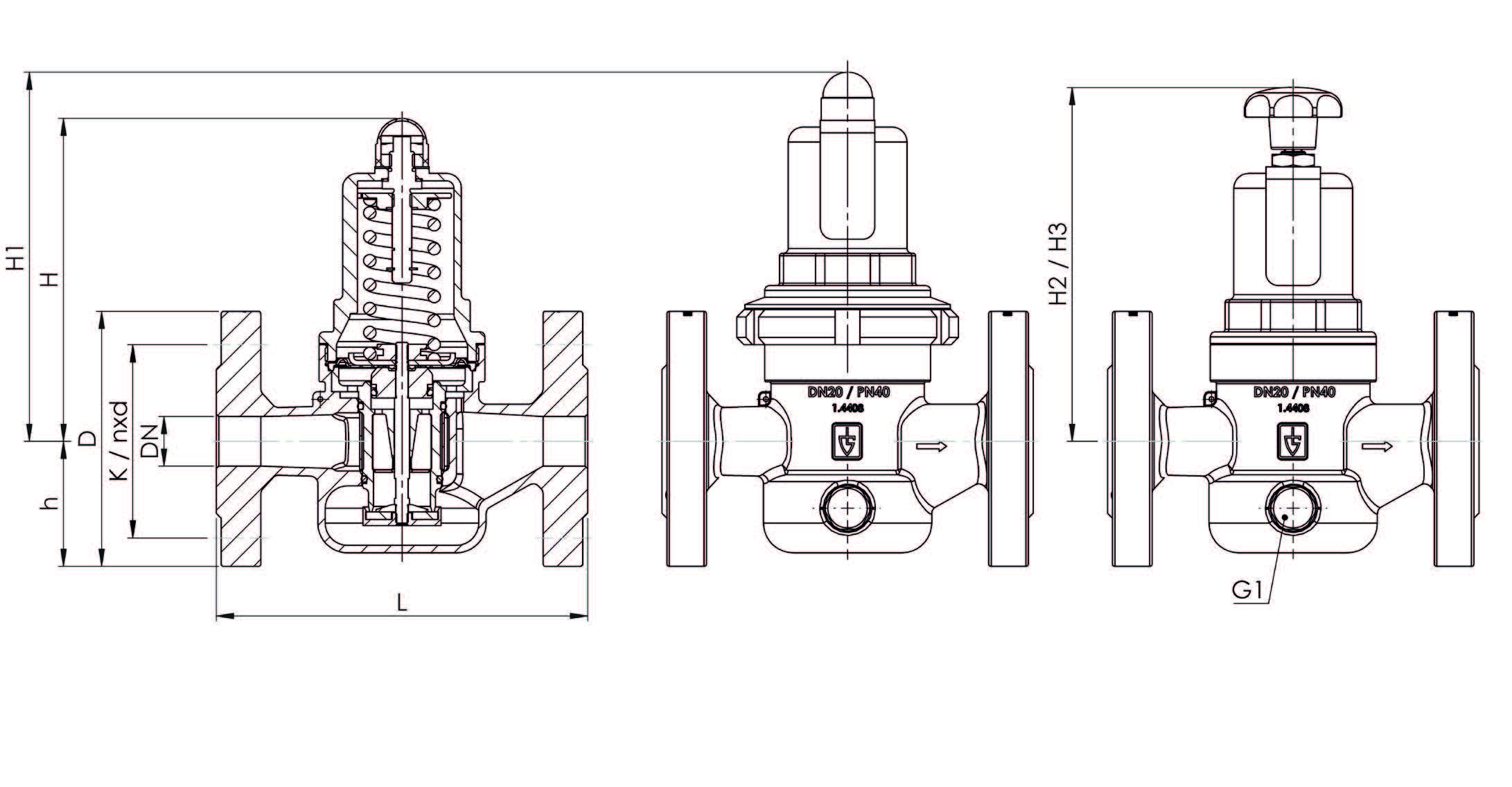

Модельный ряд 482: Подключение, установочные размеры, диапазоны регулирования

Присоединение		DN15 PN40	DN20 PN40	DN25 PN40	DN32 PN40	DN40 PN40	DN50 PN40	DN65 PN16	DN65 PN40	DN80 PN40	DN100 PN16
Давление на входе SP, HP до	бар	40	40	40	40	40	40	40	40	40	16
Давление на входе LP до	бар	25	25	25	25	25	25
Давление на выходе	бар	0,5 – 2	0,5 – 2	0,5 – 2	0,5 – 2	0,5 – 2	0,5 – 2	1 – 8	1 – 8	1 – 8	1 – 8
	бар	1 – 8	1 – 8	1 – 8	1 – 8	1 – 8	1 – 8				5 – 13
	бар	5 – 15	5 – 15	5 – 15	5 – 15	5 – 15	5 – 15
Установочный размер в мм	D	95	105	115	140	150	165	185	185	200	220
Установочный размер в мм	L	130	150	160	180	200	230	290	290	310	350
	H (H1)	102 (1281)	130 (1501)	130 (1501)	130 (1501)	165 (1851)	165 (1851)	235	235	235	320 (3403)
	H2 (H3)	124 (1502)	161 (1812)	161 (1812)	161 (1812)	198 (2182)	198 (2182)
	h	46	50	55	68	73	80	89	89	96	112
	K /nxd	65 / 4xM12	75 / 4xM12	85 / 4xM12	100 / 4xM16	110 / 4xM16	125 / 4xM16	145 / 4xM16	145 / 8xM16	160 / 8xM16	180 / 8xM16
Гнездо для подключения манометра Давление на входе	G1							1/4“ радиально	1/4“ радиально	1/4“ радиально	1/4“ аксиально
Гнездо для подключения манометра Диапазон давления на выходе	G1	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально	1/4“ аксиально
Вес	кг	2,7 (2,91)	3,9 (4,31)	4,3 (4,71)	5,5 (5,91)	8,4 (9,11)	10,2 (10,91)	18,7	19	20,5	37 (40³)
Коэффициент расхода Kvs⁴	м³/ч	3	5,8	6,7	7,6	12,5	15	25	25	26	80

¹для типа 482mGFO-LP
²для типа 481mGFO-LP S15
³для типа 482kGFO-HP
⁴Значение K_vs дается согласно DIN EN 60534-2-3. Руководство по подбору размеров и пропускных способностей смотри в главе 2.
