Редукционный клапан ГРАНРЕГ КАТ46, на пар и газы, DN15...25, PN25, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	25 бар
Давление настройки	1,0...8,0 бар
Температура среды	до 220°С
Величина Kvs	1,0...2,6 м3/ч
Тип присоединения	резьба, фланец

Применение

Редукционный клапан ГРАНРЕГ КАТ46 - это клапан прямого действия, предназначен для автоматического поддержания заданного выходного давления пара, воздуха и нейтральных газов, °совместимых с материалами клапана. Принцип действия редукционного клапана ГРАНРЕГ КАТ46 основан на балансе сил упругой деформации настроечной пружины с одной стороны и силы, создаваемой давлением рабочей среды на сильфонном приводе с другой. ГРАНРЕГ КАТ46 применяется в системах с небольшим расходом пара или газов, выполнен из нержавеющей стали, во фланцевом или резьбовом исполнении. Найстрока давления осуществляется вращением рукоятки на штоке клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Редукционный клапан ГРАНРЕГ КАТ46, на пар и газы, DN15...25, PN25, резьбовой, фланцевый, из нержавеющей стали

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46

Редукционный клапан ГРАНРЕГ КАТ46 - это клапан прямого действия, предназначен для автоматического поддержания заданного выходного давления пара, воздуха и нейтральных газов, совместимых с материалами клапана. Принцип действия редукционного клапана ГРАНРЕГ КАТ46 основан на балансе сил упругой деформации настроечной пружины с одной стороны и силы, создаваемой давлением рабочей среды на сильфонном приводе с другой. ГРАНРЕГ КАТ46 применяется в системах с небольшим расходом пара или газов, выполнен из нержавеющей стали, во фланцевом или резьбовом исполнении. Найстрока давления осуществляется вращением рукоятки на штоке клапана.

ОСНОВНЫЕ СВОЙСТВА РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46

Компактная конструкция и легкий вес
Специальная конструкция сильфона для большей надежности и длительного срока службы
Блокирование настройки на рукоятке

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46

Диаметр клапана	1/2"-1"; DN15 мм - DN25 мм
Номинальное давление	25 бар
Рабочая среда	Насыщенный пар, сжатый воздух и другие неагрессивные газы
Максимальное входное давление	до 20 бар
Максимальная рабочая температура	до 220°С
Пропускная способность	1,0...2,6 м3/ч
Давление настройки	1,0....3,0 бар 2,0...8,0 бар
Максимальное редукционное соотношение	10:1
Минимальный перепад давления	0,5 бар
Присоединения	Внутренняя резьба BSPT Фланцевое по ГОСТ 33259-2015
Монтаж на трубопроводе	Установка на горизонтальном трубопроводе. Перед клапаном рекомендуется установка фильтра и сепаратора с отводом конденсата

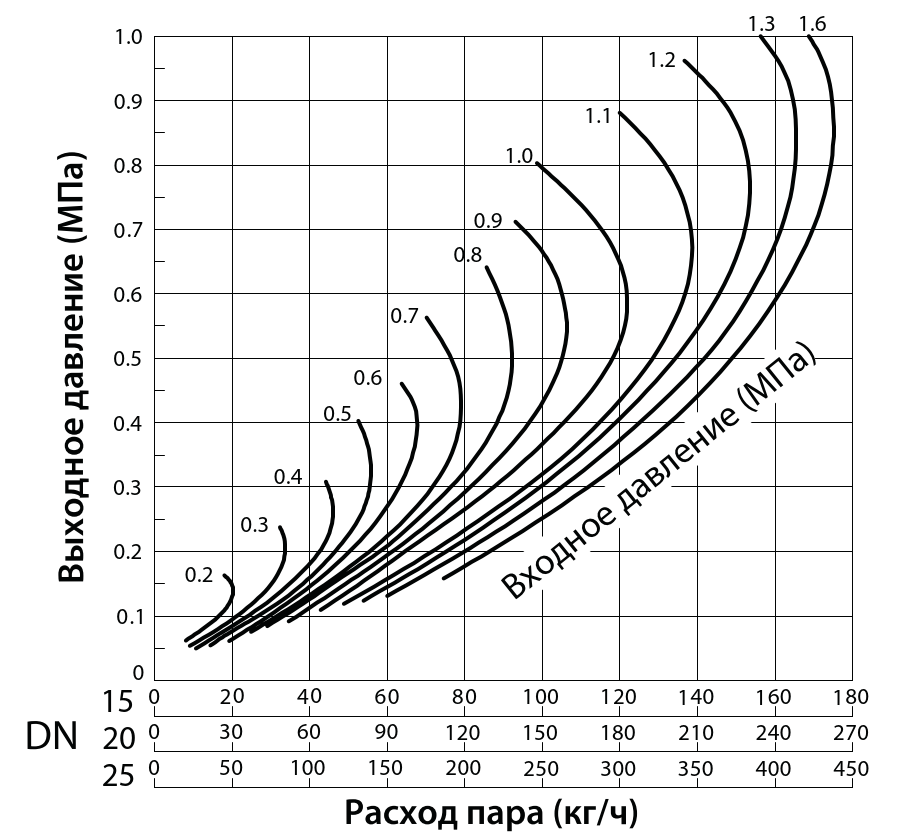

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46, Kvs м³/ч

Типоразмер, DN	1/2" - DN15	3/4" - DN20	1" - DN25
Kvs	1,0	1,6	2,6

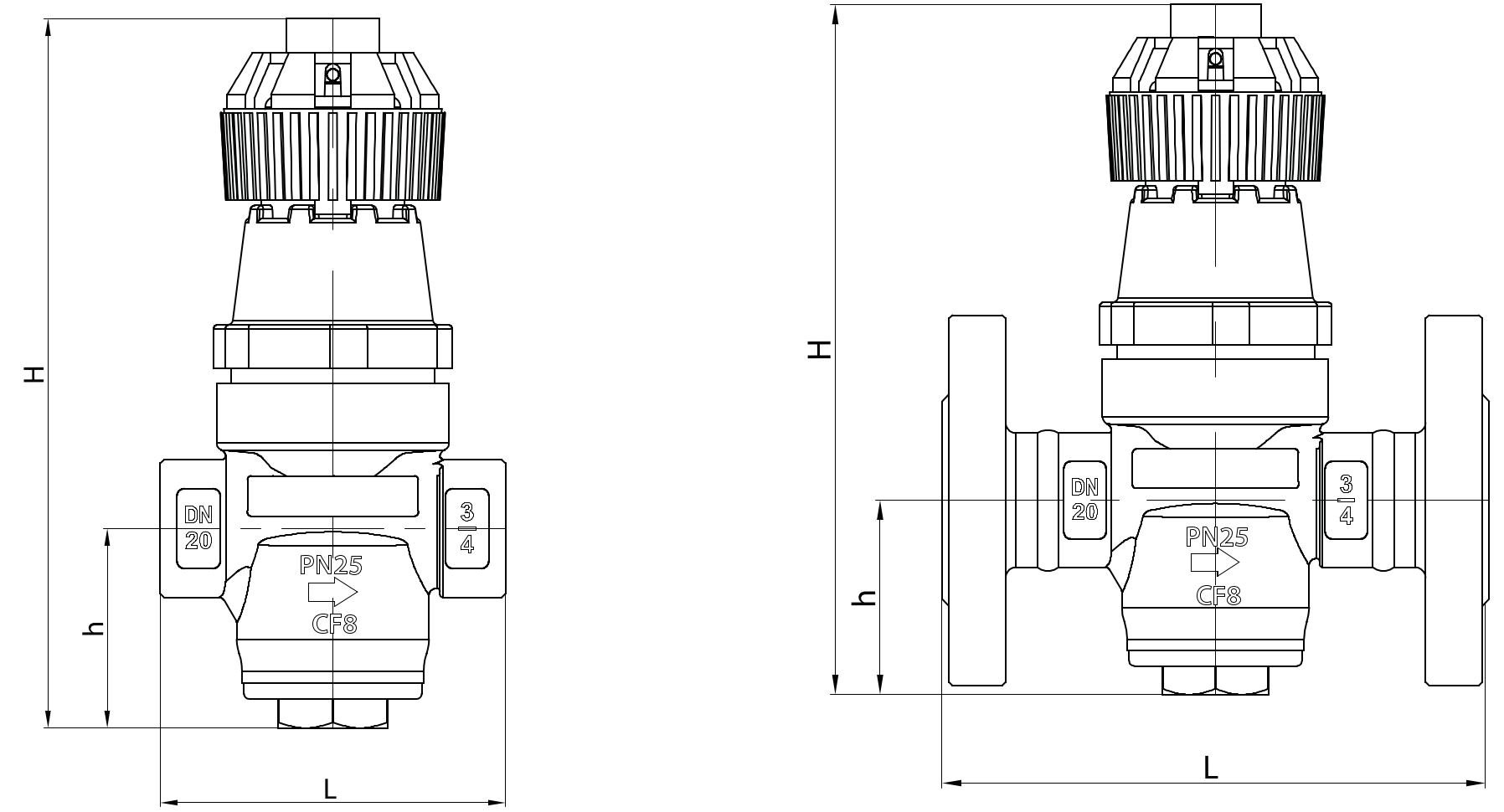

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46

DN	BSPT 1/2” – 1”				DN 15-25
DN	L	H	h	Масса, кг	L	H	h	D	D1	D2	f	b	z x d	Масса, кг
15	85	190	53	1,4	150	190	53	95	65	45	2	16	4-14	2,8
20	95	195	53	1,6	160	195	55	105	75	58	2	16	4-14	3,6
25	105	201	60	1,9	160	201	60	115	85	68	2	16	4-14	4,3

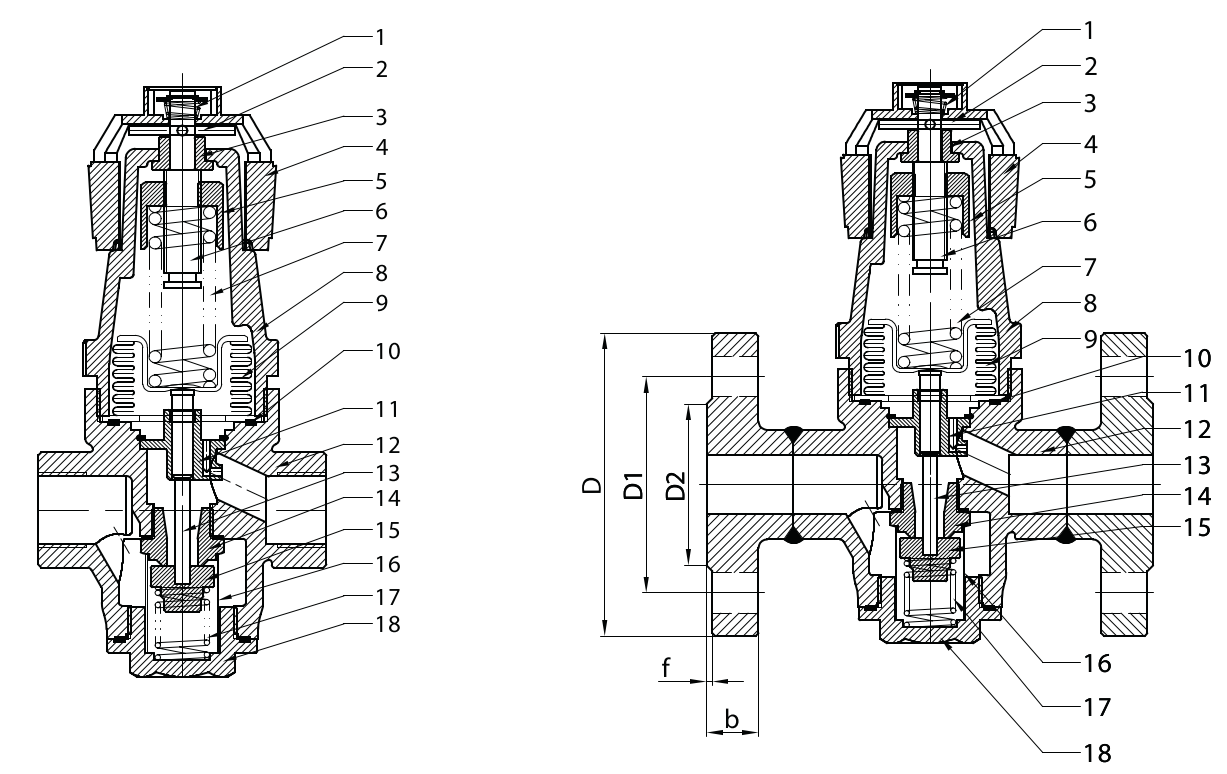

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА ГРАНРЕГ КАТ46

№	Наименование	Материал	Схема
1	Пружина	А304
2	Штифт	А304
3	Втулка	А304
4	Регулировочная рукоятка	Полиамид
5	Регулировочная гайка	А304
6	Регулировочный винт	А420
7	Пружина настройки	Сталь 50CrVA
8	Крышка корпуса	CF8
9	Сильфон	А304
10	Уплотнение корпуса	Графит+А304
11	Втулка корпуса	CF8
12	Корпус клапана	CF8
13	Шток	А420
14	Седло	А420
15	Плунжера	А440С
16	Сетка	А304
17	Пружина клапана	Сталь 50CrVA
18	Нижняя крышка корпуса	А420
