ТЕХНИЧЕСКИЙ
/
КЛАПАНА С ПИЛОТНЫМ УПРАВЛЕНИЕМ
/

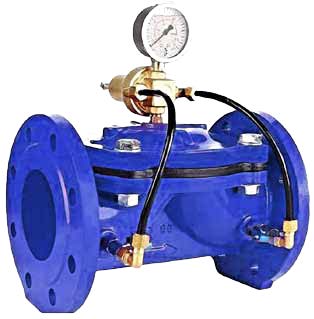

РЕГУЛИРУЮЩИЕ КЛАПАНЫ С ПИЛОТНЫМ УПРАВЛЕНИЕМ ГРАНРЕГ КАТ16

РЕГУЛИРУЮЩИЕ КЛАПАНЫ С ПИЛОТНЫМ УПРАВЛЕНИЕМ ГРАНРЕГ КАТ16

Технические характеристики
Присоединение Фланцы DN 50-200
Условное давление PN 1,6 МПа
Рабочая температура -20...+80 °C
Выходное давление 0,07-1,6 МПа
Применение
  • Класс герметичности А.
  • Минимальные потери давления при полностью открытом клапане.
  • Единственная подвижная деталь – армированная диафрагма.
  • Отсутствие в клапане осей, подшипников, уплотнений, подверженных коррозии и износу.
  • Встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.
  • Ремонтопригодность и простота в обслуживании в условияхнеспециализированной мастерской.
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

РЕГУЛИРУЮЩИЕ КЛАПАНЫ С ПИЛОТНЫМ УПРАВЛЕНИЕМ «ГРАНРЕГ» серии КАТ

КАТ16 для жидких неагрессивных сред t до +80 °С

Характеристики клапанов

  • Класс герметичности А.
  • Минимальные потери давления при полностью открытом клапане.
  • Единственная подвижная деталь – армированная диафрагма.
  • Отсутствие в клапане осей, подшипников, уплотнений, подверженных коррозии и износу.
  • Встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.
  • Ремонтопригодность и простота в обслуживании в условиях не специализированной мастерской.

Технические характеристики

Присоединение Фланцы DN 50-200
Условное давление PN 1,6 МПа
Рабочая температура -20...+80 °C
Выходное давление 0,07-1,6 МПа


Спецификация

Корпус клапана Высокопрочный чугун, GGG40
Крышка Высокопрочный чугун, GGG40
Пружина Нержавеющая сталь
Опора пружины Полиамид/ полиэстер
Диафрагма EPDM
Болты Углеродистая сталь с покрытием
Шайбы
Заглушки

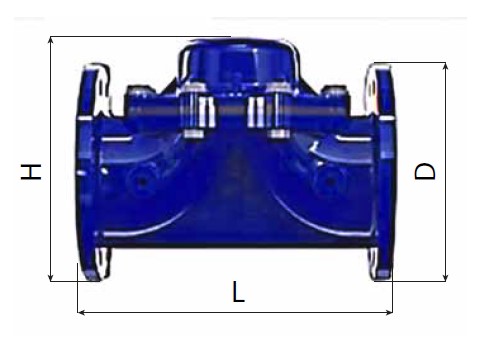

Габаритные размеры клапана: размеры (мм), масса (кг)

DN, мм (дюйм) 40 (1½) 50 (2) 65 (2½) 80 (3) 100 (4) 150 (6) 200 (8) 250 (10) 300 (12)
L 170 204 206 290 296 413 470 470 530
D 150 165 185 200 220 285 340 407 466
H 130 165 185 200 220 321 403 433 497
Масса 6 7 11 22 23 51 81 101 150
Объем камеры (л) 0,071 0,102 0,102 0,416 0,416 1,030 2,063 2,512 3,126

* Указанные габаритные размеры приведены для клапана без обвязки.

Гидравлические характеристики

DN, мм (дюйм) 40 (1½) 50 (2) 65 (2½) 80 (3) 100 (4) 150 (6) 200 (8) 250 (10) 300 (12)
Kvs 45 62 62 168 246 552 960 1512 2160
Мин.расход 10 10 15 17 19 115 200 307 425
Макс.расход 24 44 51 104,4 137,3 366 581,3 909 1359

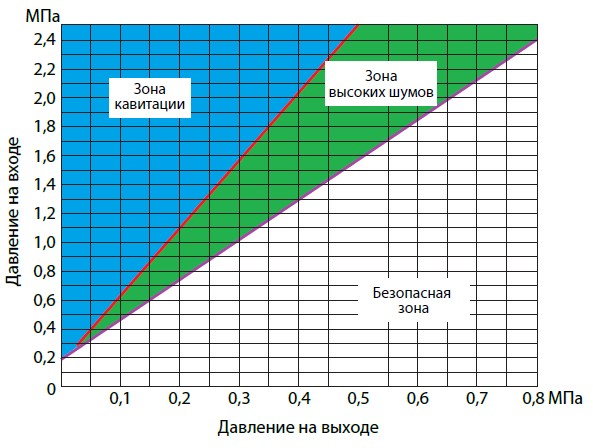

Данные по кавитации

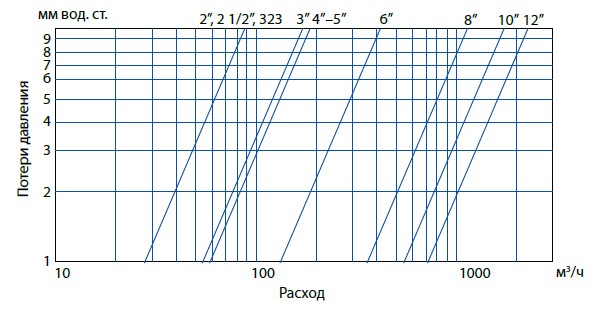

График потери давления
