| Условный диаметр | Ду 25 - 300 мм, кроме Ду65 и Ду125 |
| Условное давление | 1,6 - 4,0 МПа фланцевое |
| Типе присоединения | межфланцевое |
| Рабочая температура | -46...+450 °С |
| Величина Kvs | 4 - 630 м3/ч |
| Класс герметичности | IV класс - твердое седло VI класс - мягкое седло |
| Отношение регулирования | 200:1 |
| Тип электропривода | PSQ, PSQ-AMS, ExMax, AUMA |
| Тип пневмопривода | R-99, P-99 |

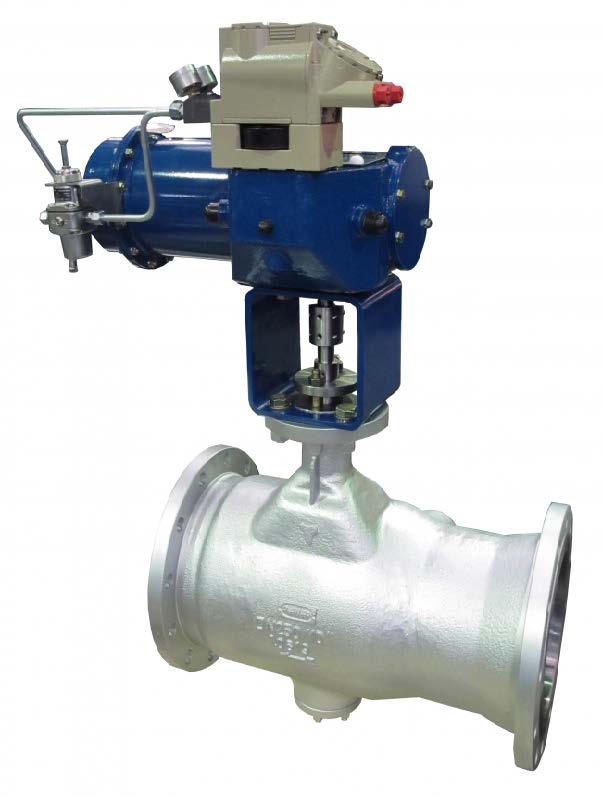

Регулирующие клапаны тип Z33 явл ются одной из разновидностей клапанов, в которых изменение расхода рабочей среды выполняется при помощи эксцентриковой закрепленной вращательной тарелки. Конструкции данного типа особенно востребованы при регулировании потока в тяжелых условиях, где существует возможность появления кавитации и эрозии.
Широкий диапазон регулирования (200:1) а также множество вариантов исполнений и конструктивных разновидностей позволило применять клапаны во многих отраслях промышленности теплоэнергетика, теплотехника, нефтехимия , целлюлозо-бумажная промышленность, пищевая промышленность и т.п.
DN 25 - 300 мм, PN 1,6 - 4,0 МПа, Тмакс 450°С ( пар, жидкости и газы)
Регулирующие клапаны тип Z33 явл ются одной из разновидностей клапанов, в которых изменение расхода рабочей среды выполняется при помощи эксцентриковой закрепленной вращательной тарелки. Конструкции данного типа особенно востребованы при регулировании потока в тяжелых условиях, где существует возможность появления кавитации и эрозии.
Широкий диапазон регулирования (200:1) а также множество вариантов исполнений и конструктивных разновидностей позволило применять клапаны во многих отраслях промышленности теплоэнергетика, теплотехника, нефтехимия , целлюлозо-бумажная промышленность, пищевая промышленность и т.п.
| Условный диаметр | Ду 25 - 300 мм, кроме Ду65 и Ду125 |
| Условное давление | 1,6 - 4,0 МПа фланцевое |
| Типе присоединения | межфланцевое |
| Рабочая температура | -46...+450 °С |
| Величина Kvs | 4 - 630 м3/ч |
| Класс герметичности | IV класс - твердое седло VI класс - мягкое седло |
| Отношение регулирования | 200:1 |
| Тип электропривода | PSQ, PSQ-AMS, ExMax, AUMA |
| Тип пневмопривода | R-99, P-99 |

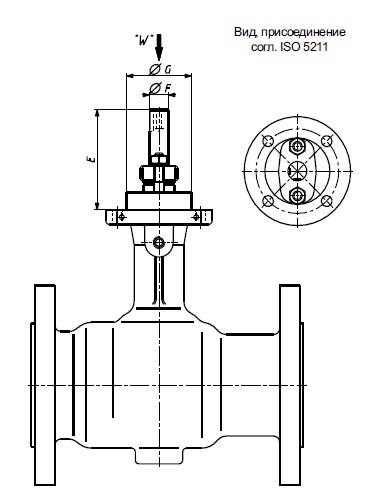

| DN | ISO | E | F | G |
|---|---|---|---|---|
| 25...50 | F07 | 83 | 16 | 55 |
| 80...100 | F12 | 83 | 16 | 85 |
| 116 | 28 | |||
| 150 | F14 | 113 | 28 | 100 |
| 123 | 36 | |||
| 200...300 | F16 | 133 | 28 | 130 |
| 120 | 36 |
Внимание! Данное оборудование подбирается на основании опросного листа сотрудниками компании Академия Тепла и поставляется в сборе с приводом.
| Вид уплотнения | Ру, МПа | Максимальная рабочая температура°С |
|---|---|---|
| PTFE тип V | 1,0...4,0 | -46...+200 |
| PTFE + Графит | ||
| PTFE тип V/TA-LUFT | -15...+200 | |
| Графит | (+200...+450)* | |
| Графит /TA-LUFT | -15...+200, (+200...+400)* |
*- клапаны изготавливаются с удлиненным сальником

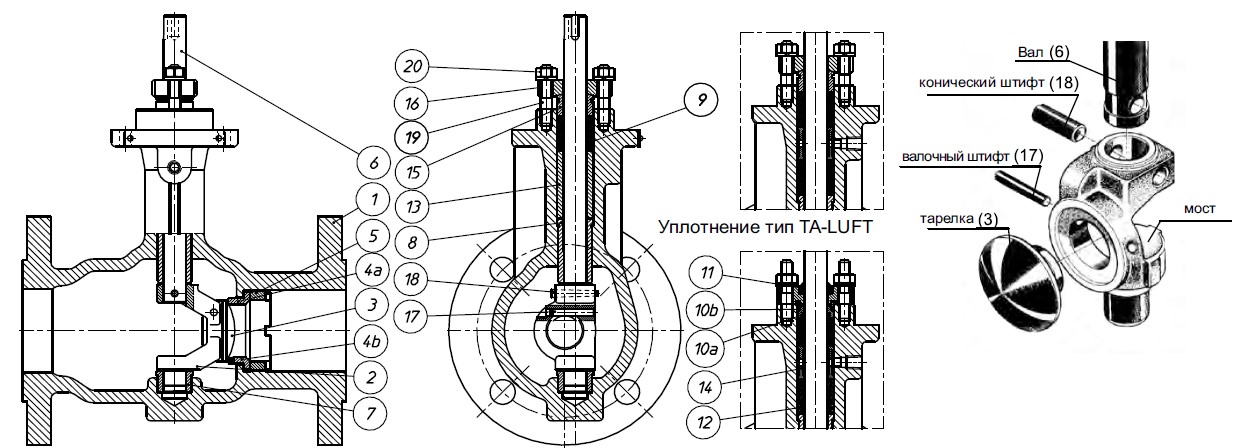

| Поз. | Деталь | Материалы | ||||
|---|---|---|---|---|---|---|
| 1. | Корпус | GP240GH; (1.0619) | WCB | G20Mn5 ; (1.6220) | GX5CrNiMo 19-11-2; (1.4408) | CF8M |
| 2. | Мост | |||||
| 3.* | Тарелка | X6CrNiMoTi 17-12-2 (1.4571); X6CrNiMoTi 17-12-2+ стеллит X2CrNiMoTi 17-12-2 (1.4404); X2CrNiMoTi 17-12-2+стеллит |
||||
| 4a.* | Седло «твердое» | X6CrNiMoTi 17-12-2 (1.4571); X6CrNiMoTi 17-12-2+стеллит X2CrNiMoTi 17-12-2 (1.4404); X2CrNiMoTi 17-12-2+стеллит |
||||
| 4b.* | Седло «мягкое» | X6CrNiMoTi 17-12-2+PTFE; X2CrNiMoTi 17-12-2+PTFE |
||||
| 5. | Винт | X6CrNiMoTi 17-12-2 (1.4571) | ||||
| 6. | Вал | |||||
| 7.* | Направляющая втулка тарелки | X6CrNiMoTi 17-12-2 (1.4571)+CrN X6CrNiMoTi 17-12-2+PTFE | ||||
| 8.* | Направляющая втулка вала | |||||
| 9.* | Уплотняющий состав | PTFE-V; PTFE+графит; графит | ||||
| 10a,10b | Уплотняющее кольцо | FKM | ||||
| 11. | Скреперованное кольцо | VMQ | ||||
| 12. | Тарельчатая пружина | 12R10 (SANDVIK) | ||||
| 13. | Дистанционная втулка | X6CrNiMoTi 17-12-2 (1.4571) | ||||
| 14. | Смазывающая втулка | |||||
| 15. | Прижимная втулка | |||||
| 16. | Дожимной рычаг | X6CrNiMoTi 17-12-2 (1.4571) ;GX5CrNiMo 19-11-2 (1.4408) | ||||
| 17.* | Валочный штифт | X6CrNiMoTi 17-12-2 (1.4571) | ||||
| 18.* | Конический штифт | |||||
| 19. | Двусторонний винт | 8,8 | A4-70 | |||
| 20 | Гайка | 8 | A4-70 | |||
* заменяемые части.
| DN | Kvs клапана | Диаметр седла, (мм) | |||
|---|---|---|---|---|---|
| 100 % | 75 %* | 45 %* | 120 %* | ||
| 25 25 |
15 6 |
11 5 |
7 3 |
18 7 |
18 12 |
| 40 40 |
40 16 |
30 12 |
18 7 |
48 19 |
28,5 20 |
| 50 50 |
60 24 |
45 18 |
27 11 |
72 29 |
38 26 |
| 80 80 |
150 60 |
113 45 |
68 27 |
180 72 |
58 38 |
| 100 100 |
240 96 |
180 72 |
108 43 |
288 115 |
72 48 |
| 150 150 |
500 200 |
375 150 |
225 90 |
600 240 |
110 72 |
| 200 200 |
800 320 |
600 240 |
360 144 |
960 384 |
136 88 |
| 250 250 |
1250 500 |
938 375 |
563 225 |
1500 600 |
170 110 |
| 300 300 |
1800 720 |
1350 540 |
810 324 |
2160 864 |
200 126 |
* - Данные значения Kvs клапана и их изменения в указанных диапазонах возможны только при использовании пневмоприводов POLNA тип 99. С любыми другими приводами доступно только значении 100% Kvs клапана.
