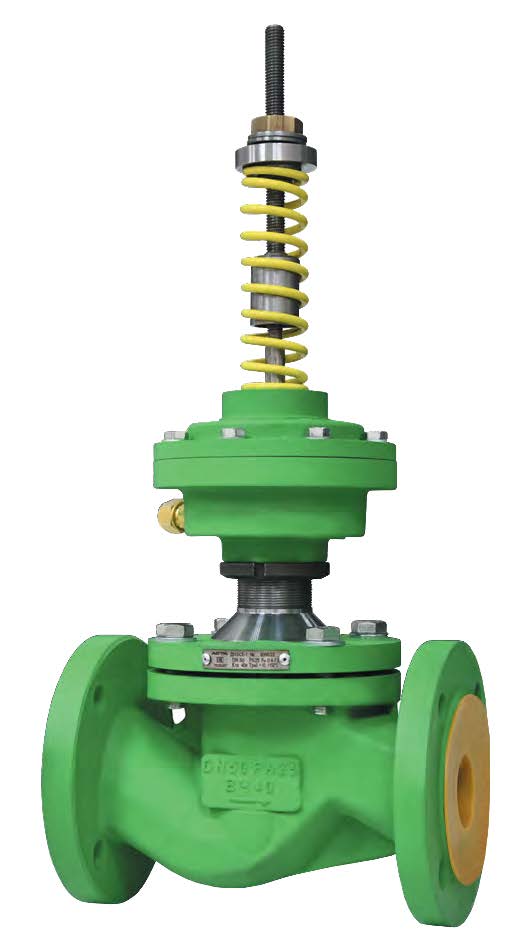

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА Д123

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА Д123

Технические характеристики
Типоразмер, DN 15 - 200
Условное давление PN 25 бар DN15-80
16 бар DN100-200
Температура рабочей среды От -30°С до 150°С
Тип присоединения фланцевый
Применение

АСТА Д123 ТЕРМОКОМПАКТ — односедельный редукционный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.

Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА

СЕРИИ Д123 ТЕРМОКОМПАКТ

Описание

АСТА Д123 ТЕРМОКОМПАКТ — односедельный редукционный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.

Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Особенности конструкции

  • Модернизированная разгрузка плунжера
  • Мгновенное реагирование на изменение перепада давления в системе
  • 3-х модульная конструкция клапана обеспечивает возможность замены любой из частей
  • Сервопривод повышенной чувствительности для низких значений давления настройки
  • Нестандартные значения Kvs

Технические характеристики

Номинальный диаметр DN 15 - 200
Условное давление PN 25 бар DN15-80
16 бар DN100-200
Температура рабочей среды От -30°С до 150°С
Рабочая среда Пар, вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Пропускная способность клапана Kvs 1,0 - 630 м3/ч
Диапазон давления настройки 0,5 - 16 бар
Положение безопасности Нормально-открытое
Компенсация давления Разгруженный по давлению
Отбор импульса рабочей среды Внешний
Тип присоединения Фланцевый по ГОСТ 33259-2015, исп.В

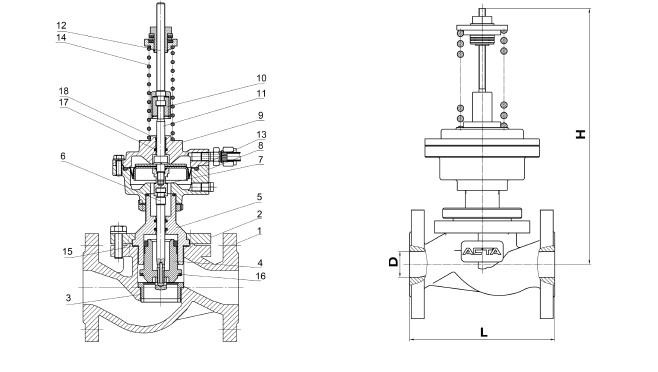

Спецификация материалов

№ Наименование Материал
1 Корпус Высокопрочный чугун ВЧ40
2 Крышка Сталь 20
3 Седло Сталь 12Х18Н10Т
4 Плунжер Сталь 12Х18Н10Т
5 Втулка Сталь 20
6 Шток нижний Сталь 12Х18Н10Т
7 Муфта Сталь 12Х18Н10Т
8 Крышка нижняя Высокопрочный чугун ВЧ40
9 Крышка верхняя Высокопрочный чугун ВЧ40
10 Муфта Сталь 12Х18Н10Т
11 Шток привода нижний Сталь 12Х18Н10Т
12 Шток привода верхний Сталь 12Х18Н10Т
13 Мембрана EPDM
14 Пружина 60С2
15 Уплотнение корпуса Графлекс
16 Уплотнение плунжера PTFE
17 Уплотнение штока PTFE/Графит
18 Уплотнение штока EPDM


Массогабаритные характеристики и значения пропускной способности

DN L, мм H, мм Масса, кг Kvs, м3/ч
15 130 370 8 4,0; 2,5; 1,6; 1,0
20 150 380 9 6,3; 4,0; 3,2; 2,5
25 160 390 10 10; 8,0; 6,3; 4,0
32 180 410 11 16; 12,5; 10; 6,3
40 200 410 13 25; 20; 16; 10
50 230 430 15 32; 25; 16
65 290 450 20 50; 40; 32; 25
80 310 470 25 80; 63; 40; 32
100 350 520 39 125; 100; 63
125 400 780 60 160; 125; 100
150 480 820 82 280; 250; 200;160
200 600 1300 170 630; 450; 360; 250
