ТЕХНИЧЕСКИЙ
/
РЕДУКЦИОННЫЕ КЛАПАНЫ
/

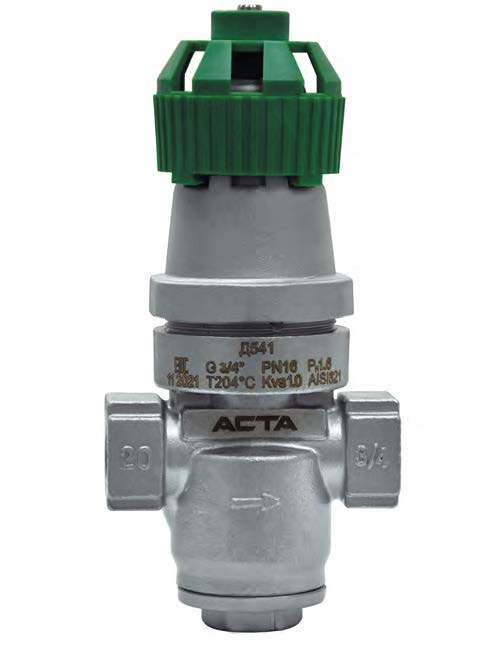

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА Д541

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА Д541

Технические характеристики
Типоразмер, DN ½"- 1"
Условное давление PN 16 бар
Максимальная температура рабочей среды 204 °С
Тип присоединения Резьба NPT
Применение

АСТА Д541 — редукционный клапан прямого действия, предназначен для автоматического поддержания заданного выходного давления рабочей среды. Принцип действия основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений на сильфонном приводе.

Преимущественно используются в системах с невысокими требованиями к точности поддержания давления и относительно постоянным расходом пара, таких как варочные котлы, стерилизаторы, паровые прессы и др.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

РЕГУЛЯТОР ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» АСТА

СЕРИИ Д541

Описание

АСТА Д541 — редукционный клапан прямого действия, предназначен для автоматического поддержания заданного выходного давления рабочей среды. Принцип действия основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений на сильфонном приводе.

Преимущественно используются в системах с невысокими требованиями к точности поддержания давления и относительно постоянным расходом пара, таких как варочные котлы, стерилизаторы, паровые прессы и др.

Особенности конструкции

  • Компактные размеры
  • Высокотемпературный сильфонный привод
  • Ручной маховик на крышке корпуса
  • Встроенный фильтр

Технические характеристики

Номинальный диаметр DN ½"- 1"
Условное давление PN 16 бар
Максимальная температура рабочей среды 204 °С
Рабочая среда Пар, воздух, а также другие газообразные среды, совместимые с материалами конструкции клапана
Пропускная способность клапана, Kvs 1,0 - 2,8 м3/ч
Диапазон давления настройки 1,0 - 6,0 бар
Минимальный перепад давления 0,5 бар
Макс отношение давления Рвх/Рвых 10:1
Компенсация давления Неразгруженный по давлению
Отбор импульса рабочей среды Внутренний
Тип присоединения Резьба NPT

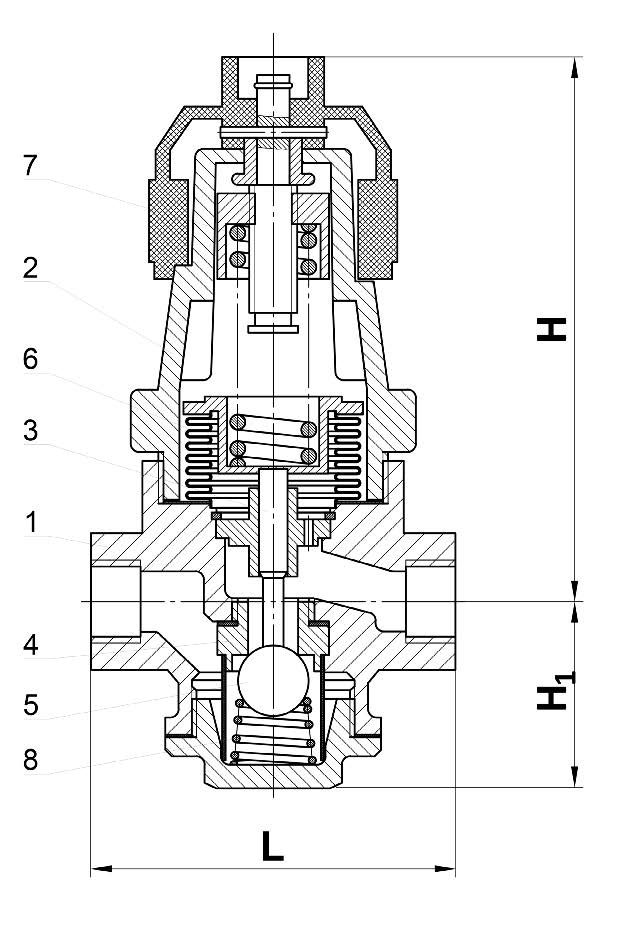

Спецификация материалов

№ Наименование Материал
1 Корпус Нержавеющая сталь Cr18Ni9Ti
2 Крышка Нержавеющая сталь Cr18Ni9Ti
3 Шток Нержавеющая сталь CF8
4 Седло Нержавеющая сталь CF8
5 Плунжер Нержавеющая сталь CF8
6 Сильфон Нержавеющая сталь Cr18Ni9Ti
7 Настроечная пружина Сталь 50CrVA
8 Возвратная пружина Сталь 60Si2Mn

Массогабаритные характеристики и значения пропускной способности

DN L, мм H, мм H1, мм Масса, кг Kvs, м3/ч
1/2" 85 140 52 1,4 1,0
3/4 " 95 143 55 1,6 1,6
1" 105 146 58 1,9 2,8

Ограничения применения

Давление рабочей среды Максимальная температура
рабочей среды
10,0 бар 204 °С
10,2 бар 200 °С
11,0 бар 150 °С
12,1 бар 100 °С
