Регулятор температуры прямого действия РТПД, с термостатом, DN15...80, PN16...40, фланцевый
Технические характеристики
| Условный диаметр |
15...80 мм |
| Условное давление |
16...40 бар |
| Рабочая температура |
-10...+150°С |
| Диапазон регулировки |
-8...+150°С |
| Тип присоединения |
фланец |
| Длинна каппиляра |
3,5 м. |
Применение
Регулирующий клапан в сочетании с приводом прямого действия (термостатом) является регулятором температуры прямого действия (РТПД) и предназначен для применения преимущественно в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и с баками-аккумуляторами, для регулирования температуры в системах индивидуального и центрального теплоснабжения, охлаждения, кондиционирования, а также в промышленных и судовых системах. Он также может использоваться в смесительных узлах систем напольного отопления. Термостат закрывает клапан, когда температура превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети. Не устанавливается на пар!
Получить тех. описание на email
Опросный лист on-line
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Регулятор температуры прямого действия РТПД, с термостатом, DN15...80, PN16...40, фланцевый
Устройство регулятора температуры прямого действия
Регулятор температуры прямого действия состоит из регулирующего клапана, разгруженного по давлению (кроме DN 15) и привода прямого действия (термостата). Термостат – это единая, неразборная система, состоящая из датчика, капилляра и настроечного цилиндра.
Принцип работы регулятора температуры прямого действия
Требуемая температура теплоносителя устанавливается на настроечном цилиндре привода. Изменение температуры рабочей среды внутри датчика вызывает увеличение или уменьшение ее объема и давления, которые передаются по капиллярной трубке на поршень термоэлемента. Поршень, перемещаясь, приводит в движение связанный с ним плунжер клапана. При увеличении температуры регулируемой среды клапан закрывается, при уменьшении — открывается.
Преимущества регулятора температуры прямого действия
- Не требует применения сложных систем автоматизации.
- Работает без посторонних источников энергии.
- Прост в обслуживании и настройке.
Технические характеристики клапана регулятора температуры прямого действия
|
Номинальный диаметр, DN, мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
|
Условная пропускная способность, Kvy, м3/ч
|
4
|
6,3
|
10
|
16
|
25
|
40
|
50
|
80
|
|
Номинальное давление, РN, МПа
|
1,6; 2,5; 4,0*
|
|
Температура регулируемой среды, °C
|
До 150
|
|
Регулируемая среда
|
Холодная и горячая вода, 30% водный раствора гликоля
|
|
Относительная утечка в затворе, не более
|
0,1% от Кvy
|
|
Тип соединения
|
Фланцевое, исполнение В по ГОСТ 33259-2015
|
|
Диапазон настройки регулируемой температуры, °C
|
0 – 160
|
|
Высота, H, мм
|
170
|
175
|
185
|
230
|
240
|
250
|
270
|
290
|
|
Строительная длина, L, мм
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
|
Масса, кг
|
3,5
|
4
|
5
|
8
|
12
|
15
|
20
|
27
|
Материалы основных деталей клапана регулятора температуры прямого действия
|
Корпус клапана
|
Чугун СЧ25
(GG25)
|
Сталь 25Л
(GS-45)
|
Сталь 09Г2С*
(9MnSi5)
|
Сталь 12Х18Н10Т*
(Х10СrNiTi18-10)
|
|
РN 1,6
|
РN 1,6; 2,5; 4,0* МПа
|
|
Плунжер
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10)
|
|
Седло
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10) / Латунь ЛС59 (CuZn38Pb1)*
|
|
Уплотнение на плунжере
|
«металл по металлу»
|
|
Уплотнение штока
|
Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM)
|
* изготовление по специальному заказу
| Устройство |
Схема |
1 – корпус клапана
2 – плунжер
3 – сальниковый узел
4 – пружина
5 – шток клапана
6 – настроечный цилиндр привода прямого
действия
7 – температурный датчик |
 |
Привод прямого действия (термостат) регулятора температуры прямого действия
|
тип термостата
|
V.4.05
|
V.4.10
|
V.8.09
|
V.8.18
|
|
Температура теплоносителя, °C
|
0-120
40-160
|
0-60
30-90
60-120
|
0-120
40-160
|
0-60 30-90
60-120
|
|
Максимальный ход штока, мм
|
21
|
21
|
21
|
21
|
|
Перемещение штока при изменении температуры на 1°C, мм
|
0,5
|
1
|
0,9
|
1,8
|
|
Нейтральная зона (характеризует разницу величин температуры среды, при наличии которой шток не будет двигаться), °C
|
2
|
2
|
1,5
|
1,5
|
|
Сила закрывания, Н
|
500
|
500
|
800
|
800
|
Материалы привода прямого действия (термостата)
|
Температурный датчик
|
Медь/Нержавеющая сталь
|
|
Рабочая жидкость
|
Глицерин
|
Габаритные и присоединительные размеры привода прямого действия (термостата)
|
Тип термостата
|
V.4.05
|
V.4.10
|
V.8.09
|
V.8.18
|
|
C-медь / S-нержавеющая сталь
|
C
|
S
|
C
|
S
|
C
|
S
|
C
|
S
|
|
A, мм
|
385
|
385
|
385
|
385
|
560
|
560
|
-
|
560
|
|
C, мм
|
235
|
250
|
325
|
325
|
425
|
435
|
-
|
810
|
|
E, мм
|
22
|
22
|
28
|
25
|
28
|
25
|
-
|
34
|
|
G, дюйм (трубная резьба)
|
R1
|
R1
|
R1
|
R1
|
R2
|
R2
|
-
|
R2
|
|
Масса, кг
|
2,6
|
2,6
|
3,3
|
3,3
|
6,3
|
6,3
|
-
|
7,3
|
|
Длина капилляра, м
|
|
Монтажные положения регулятора температуры прямого действия
| Вариант расположения |
Схема |
|
Регуляторы с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.
|

|
|
Регуляторы с температурой перемещаемой среды свыше 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз.
|

|

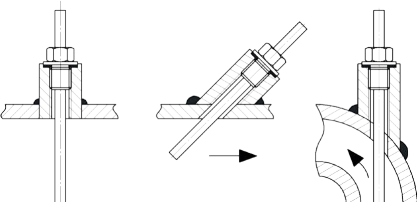

Монтажные положения температурного датчика
| Вариант расположения |
Схема |
|
Датчик должен быть полностью погружен в измеряемую среду, и место его установки необходимо выбрать таким образом, чтобы он отражал температуру без запоздания. Температурный датчик может быть установлен в любом положении.
|

|

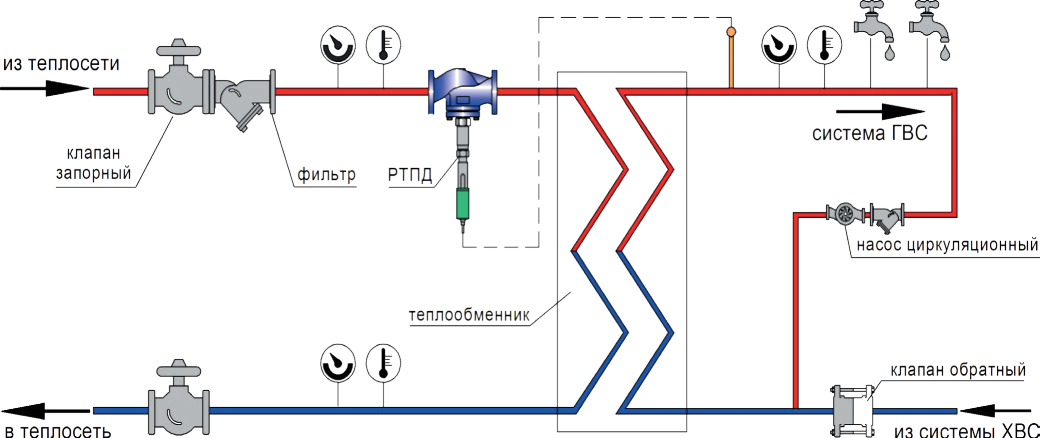

Схема установки регулятора температуры прямого действия РТПД в закрытой системе (ГВС)

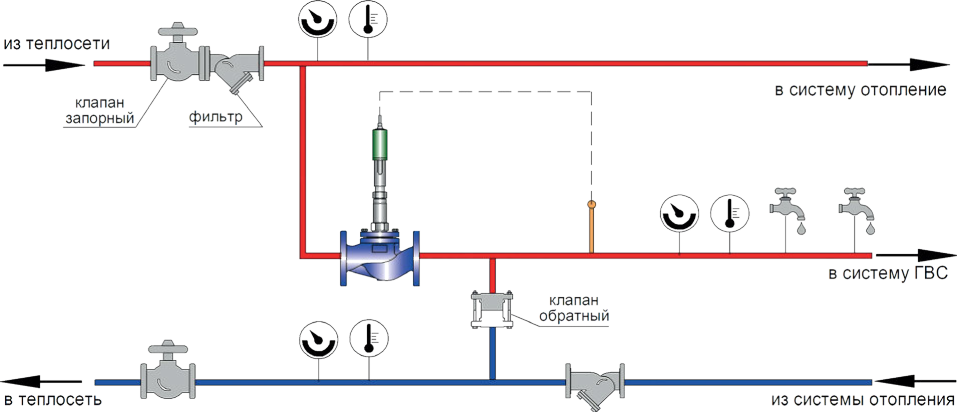

Схема установки регулятора температуры прямого действия РТПД в открытой системе (ГВС)
