РЕГУЛЯТОРЫ ДАВЛЕНИЯ «ДО СЕБЯ» 077 СЕРИЯ

Регуляторы давления «до себя» серии 077 можно применять для воды, коррозионноактивных жидкостей и газов. Корпус регуляторов изготовлен из нержавеющей стали 316L или никелированной латуни. Регуляторы снабжены простой системой блокировки рукоятки, которая позволяет фиксиро вать давление настройки. Эта система является незаменимой при вибрациях, а также при необходимости ограничения системы от перенастройки давления и случайных контактов с рукояткой.

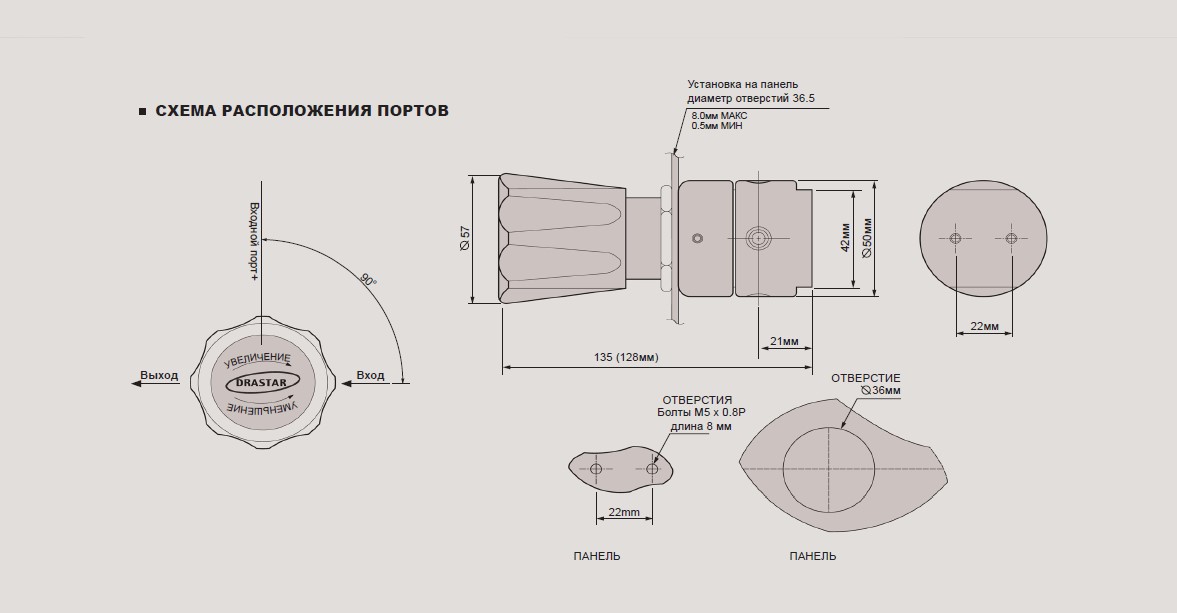

УСТАНОВОЧНЫЕ РАЗМЕРЫ

МЕТРИЧЕСКИЕ ЭКВИВАЛЕНТЫ ДАНЫ В СКОБКАХ

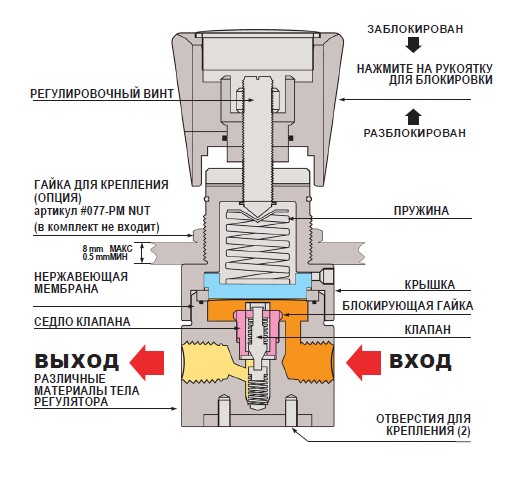

ФУНКЦИОНАЛЬНАЯ СХЕМА

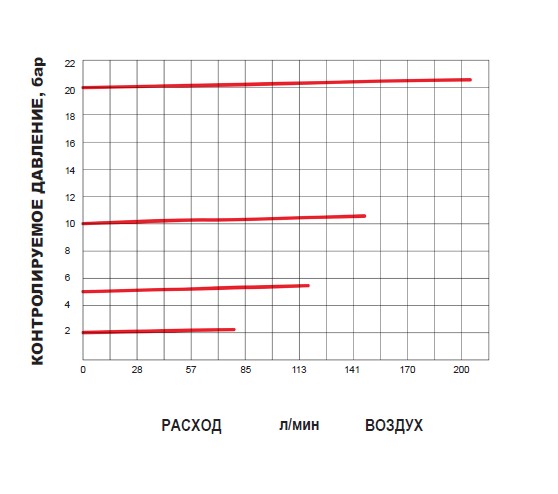

КРИВЫЕ РАСХОДА

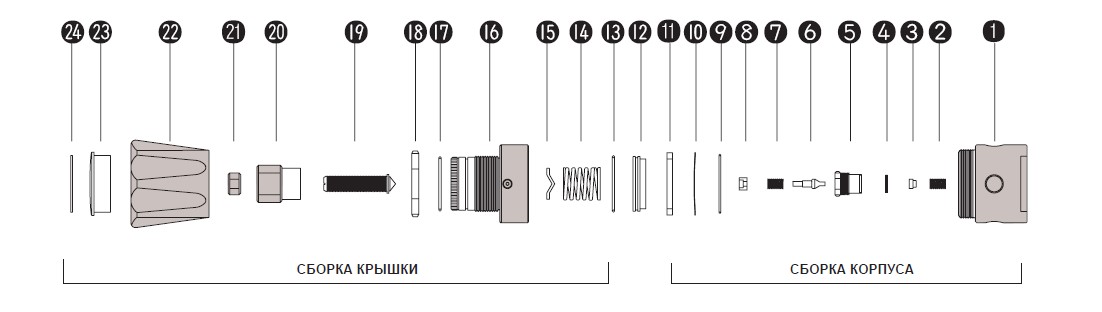

077 SERIES PART LIST

КОДИРОВКА ДЕТАЛЕЙ

№	№ детали	Описание
01	077-01-01	Корпус
02	077-02	Нижняя пружина клапана
03	077-03	Упор пружины
04	077-04 *	Седло клапана
05	077-05	Блокирующая гайка
06	077-06	Клапан
07	077-07	Пружина клапана
08	077-08	Упор пружины
09	077-09	Кольцо O-Ring
10	077-10	STS 316L Мембрана
11	077-11	Блокирующее кольцо
12	077-12	Удерживающая пластина
13	077-13	Кольцо
14	077-14 *	Пружина
15	077-15	Упор винта
16	077-16	Крышка корпуса
17	077-17	Кольцо
18	077-18	Гайка для крепления на панель
19	077-19	Регулировочный винт
20	077-20	Блокировка рукоятки
21	077-21	Блокирующая гайка
22	077-22	Рукоятка управления
23	077-23	Колпачок
24	077-24	Ярлык с маркировкой

* КОДИРОВКА ДЕТАЛЕЙ В ЗАВИСИМОСТИ ОТ ДАВЛЕНИЯ

Давление номин., psig	Интервал давлений, бар	Седло клапана	Пружина	Бирка
30	0-2	077-04-1	077-14-1	2
72	0-5	077-04-2	077-14-2	5
145	0-10	077-04-3	077-14-3	10
362	0-25	077-04-4	077-14-4	25



СПЕЦИФИКАЦИЯ

Материалы корпуса	Нержавеющая сталь 316L, никелированная латунь
Материалы крышки	Никелированная латунь, нержавеющая сталь 316L Опция)
Поршень	Нержавеющая сталь 316L
Клапан	Нержавеющая сталь 316L
Пружина клапана	Нержавеющая сталь 316L
Седло клапана	Teflon® (Kel-F, Polyimide, т.д. Опция)
Расход	Cv=0.2 (Стандарт)
Натекание	Не более 2х10-8 Атм х см3/сек по Гелию
Температура	От -40°C до +70°C (по умолчанию)



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

W	077	S	002	A	1S	H1
W ДЛЯ ЖИДКОСТЕЙ (ПОРШЕНЬ ВМЕСТО МЕМБРАНЫ)	СЕРИЯ 077	МАТЕРИАЛ КОРПУСА S = Нержавеющая сталь316L M = Монель B = Никелированная латунь H = Хастелой	ДИАПАЗОН ДАВЛЕНИЙ 002 = 2 бар 005 = 5 бар 010 = 10 бар 025 = 25 бар	КОНФИГУРАЦИЯ ПОРТОВ	РАЗМЕРЫ ПОДСОЕДИНЕНИЙ 1S = 1/4" NPT, Cv=0.2 (стандарт)	ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ H1 для высоких температур, до 120 °C H2 для высоких температур, до 250 °C H3 для высоких температур, до 350 °C GAUGE = в сборе с манометрами H = материал мембраны Hastelloy-C (по умолчанию STS 316L)



Рекомендации по применению
Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность и эффективность работы регулятора увеличивается в 2 раза, если использовать регуляторы в средах с давлениями 25-75% от проектного рабочего давления. Такие рекомендации мы даем для большинства нашего оборудования для бесперебойной работы и продления сроков службы.
