ТЕХНИЧЕСКИЙ
/
ПЕРЕПУСКНЫЕ КЛАПАНЫ
/
РЕГУЛЯТОРЫ ДАВЛЕНИЯ «ДО СЕБЯ» 088 СЕРИЯ

РЕГУЛЯТОРЫ ДАВЛЕНИЯ «ДО СЕБЯ» 088 СЕРИЯ

Технические характеристики
Размеры подсоединений 088S-xxxA-1S 2-порта 1/4" внутренняя NPT резьба
088S-xxxA-2S 2-порта 1/2" внутренняя NPT резьба
Давление на выходе 088S-025A-2S 25 бар(362psi)
088S-050A-2S 50 бар(725psi)
088S-100A-2S 100 бар(1450psi)
088S-250A-2S 250 бар(3625psi)
088S-500A-2S 500 бар(7250psi)
088S-700A-2S 700 бар(10000psi)
Рабочая температура 088S-xxxA-2S от -40°C до +70°C (по умолчанию)
088S-xxxA-2S-H1 +120°C
088S-xxxA-2S-H2 +250°C
от +250°C до +540°C Опция
Коэффициент расхода 088S-xxxA-2S Cv=0.05
088S-xxxA-2O Cv=0.6
Применение

Регуляторы давления серии 088 с пропускной способностью от 0.05 до 0.6 можно применять для воды, химической продукции, жидкости и газов. Корпус регулятора изготовлен из нержавеющей стали 316L. Выходное давление данной модели варьируется от 5 Бар до 700 Бар. Рекомендации по применению: Для продления срока службы регулятора рекомендуется использование фильтра (газ: 7-15 мкм, вода 15-80 мкм). В ином случае отсутствие фильтра может стать причиной поломки.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

РЕГУЛЯТОРЫ ДАВЛЕНИЯ «ДО СЕБЯ»
088 СЕРИЯ

Регуляторы давления серии 088 с пропускной способностью от 0.05 до 0.6 можно применять для воды, химической продукции, жидкости и газов. Корпус регулятора изготовлен из нержавеющей стали 316L. Выходное давление данной модели варьируется от 5 Бар до 700 Бар. Рекомендации по применению: Для продления срока службы регулятора рекомендуется использование фильтра (газ: 7-15 мкм, вода 15-80 мкм). В ином случае отсутствие фильтра может стать причиной поломки.

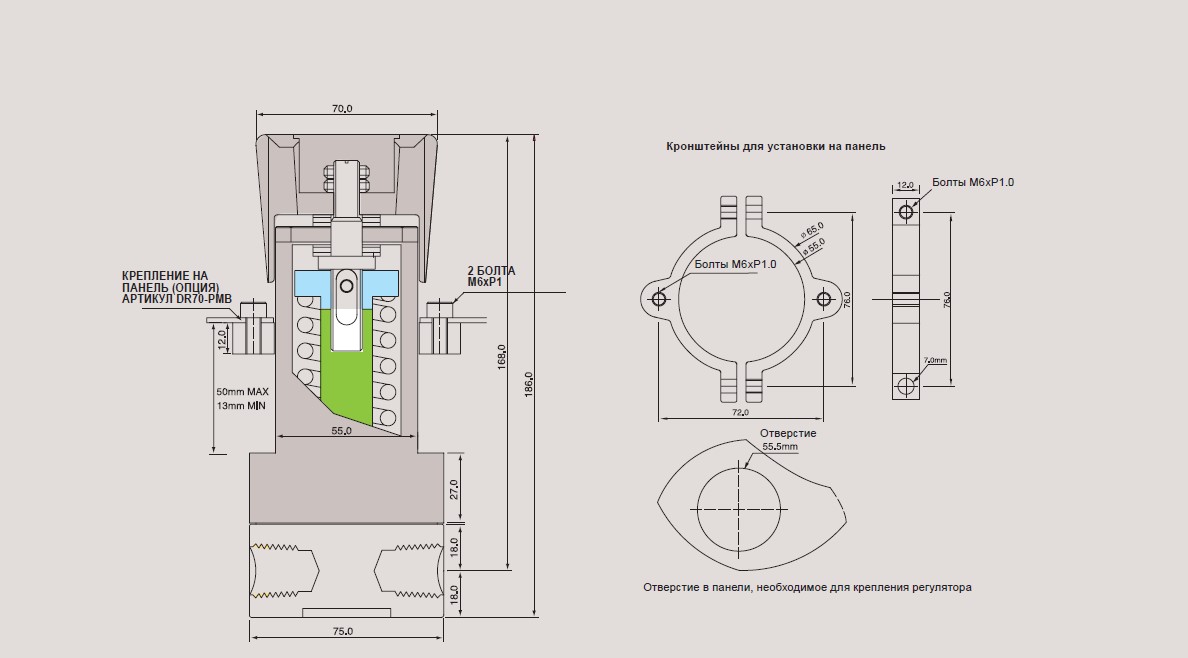

УСТАНОВОЧНЫЕ РАЗМЕРЫ

СПЕЦИФИКАЦИЯ

Размеры подсоединений 088S-xxxA-1S 2-порта 1/4" внутренняя NPT резьба
088S-xxxA-2S 2-порта 1/2" внутренняя NPT резьба
Натекание 2 х 10-8 атм см3/сек по Гелию
Материал корпуса 088S-xxx-2S, Нержавеющая сталь 316L
Материал крышки Алюминий #2024, нержавеющая сталь 316L (опция)
Мембрана 088S-xxxA-2S, Нержавеющая сталь 316L
088S-xxxA-2SH, Хастеллой-С22 (опция)
Клапан Нержавеющая сталь 316L
Пружина клапан Нержавеющая сталь 316L
Седло клапана Teflon® (Kel-F, Polyimide, т.д. Опция)
Давление на выходе 088S-025A-2S 25 бар(362psi)
088S-050A-2S 50 бар(725psi)
088S-100A-2S 100 бар(1450psi)
088S-250A-2S 250 бар(3625psi)
088S-500A-2S 500 бар(7250psi)
088S-700A-2S 700 бар(10000psi)
Рабочая температура 088S-xxxA-2S от -40°C до +70°C (по умолчанию)
088S-xxxA-2S-H1 +120°C
088S-xxxA-2S-H2 +250°C
от +250°C до +540°C Опция
Коэффициент расхода 088S-xxxA-2S Cv=0.05
088S-xxxA-2O Cv=0.6

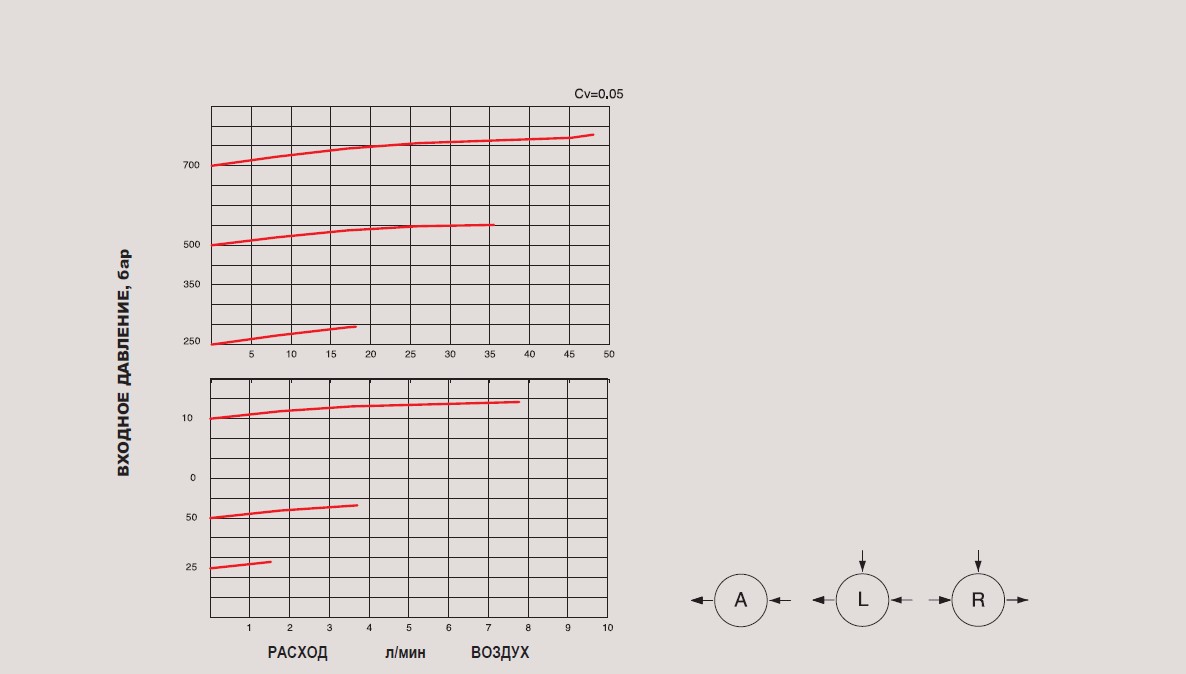

КРИВЫЕ РАСХОДА



Регуляторы для высокого давления (с размерами подсоединений 1/4″и 1/2”) из серии 088 можно применять для воды, химической продукции, жидкостей и газа. Расход в CV=0.05 и 0.6 и корпус из нержавеющей стали идеально подходит для высоких давлений от 5 бар до 700 бар

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

088 S 025 A 1 S P H1
СЕРИЯ
088		 МАТЕРИАЛ КОРПУСА
S = Нержавеющая сталь316L		 ДИАПАЗОН ДАВЛЕНИЙ
025 = 25 бар
050 = 50 бар
100 = 100 бар
250 = 250 бар
500 = 500 бар
700 = 700 бар		 КОНФИГУРАЦИЯ ПОРТОВ РАЗМЕРЫ ПОДСОЕДИНЕНИЙ
1 = NPT 1/4"
2 = NPT 1/2"		 КОЭФФИЦИЕНТ РАСХОДА
S = Cv 0.05 (Стандарт)
O = Cv 0.6 (Опция)		 СЕДЛО КЛАПАНА
пусто = PCTFE (по умолчанию)
P = PEEK
V = Vespel		 ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
H1 = 120 °C
H2 = 250 °C
H3 = 350 °C



Особенности и применение

  • Расход в CV=0.05 и 0.6 идеально подходит для высоких давлений
  • Диапазон давлений: 0.5-25 бар, 0.5-50 бар, 10-100 бар, 20-250 бар, 30-500 бар, 40-700 бар
  • Возможность вертикального крепления на стену
  • Расчетное давление испытания: 150%
  • Применим для воды, химических продуктов, жидкостей и газа

Каждый регулятор произведен и собран с учетом всех требований безопасности и удобства эксплуатации.
