Рекператор пара вторичного вскипания Armstrong EAFT

Технические характеристики

Применение

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

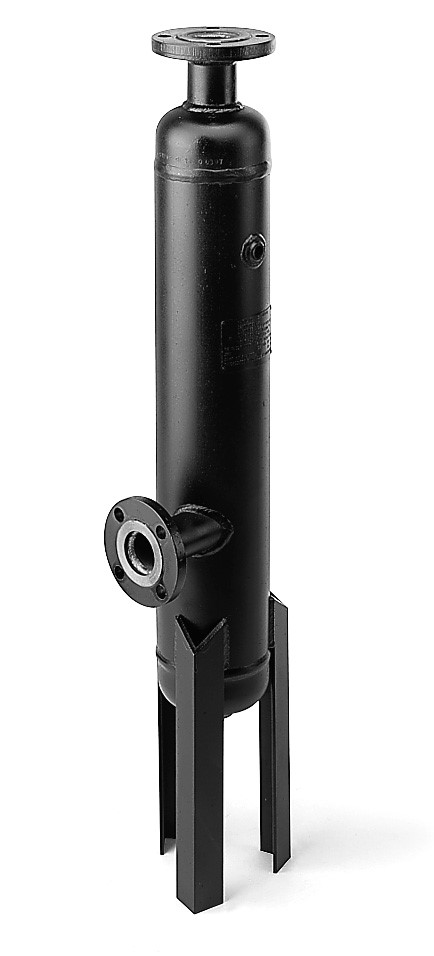

Серия EAFT Сепараторы пара вторичного вскипания

Углеродистая сталь. Производительность до 9 070 кг/ч конденсата. До 1360 кг/ч пара вторичного вскипания

Характеристики

Сосуды с маркировкой СЕ
Стандартное номинальное давление 10 бари (другое номинальное давление — по требованию)
Стандартные модели сконструированы и подобраны по размеру с расчетом на широкий спектр применения и нагрузок
Сосуды для пара вторичного вскипания обеспечивают низкую скорость пара вторичного вскипания без уноса воды
Быстрый возврат вложений в оборудование
Баки специальной конструкции — по требованию

Анализ экономии пара вторичного вскипания

Часть I: Определяем количество образующегося пара вторичного вскипания

A. Поток конденсата	A = _____ кг/ч
B. Часов работы в год	B = _____ ч/год
C. Стоимость пара	C = _____ руб./тонна
D. Процент пара вторичного вскипания (из графика на странице CRE-259)	D= _____%
E. Количество образующегося пара вторичного вскипания:	D x A = образуется пара вторичного вскипания E = ____ кг/ч

Часть II: Определяем стоимость пара вторичного вскипания

F. Ежегодная экономия пара вторичного вскипания: F=ExBxC/1000

F = _____ руб./год

Размеры (в мм) и вес устройств EAFT

Модель	EAFT-6	EAFT-8	EAFT-12	EAFT-16
A	914	914	1 016	1 058
B	559	584	584	660
C	254	254	221	254
D	1 270	1 301	1 407	1 452
E	965	932	1 016	1 058
F	273	273	406	406
G	2" 150#	3" 150#	4" 150#	6" 150#
H	2 1/2" 150#	4" 150#	6" 150#	6" 150#
I	1 1/2"	1 1/2"	2"	2"
J	3/4"	1"	1 1/2"	2"
K	1/2"	1/2"	1/2"	1/2"

Прим.: Стандартные разъемы «G» и «H» имеют фланцы ANSI 150#, все остальные — NPT. Существуют также разъемы с фланцами DIN PN40 «G» и «H», все остальные — BSPT. Особые размеры —по требованию.

EAFT Пропускная способность

Модель	Максимальный поток конденсата	Максимальное количество пара вторичного вскипания
Модель	кг/ч	кг/ч
EAFT-6	900	230
EAFT-8	2 270	450
EAFT-12	4 540	900
EAFT-16	9 070	1 360

Максимально допустимое давление (конструкция сосуда) 10 бар.
Максимально допустимая температура: 260 ^oC
Максимальное рабочее давление: 10 бар.

На все модели нанесена маркировка CE в соответствии с PED(97/23/EC).

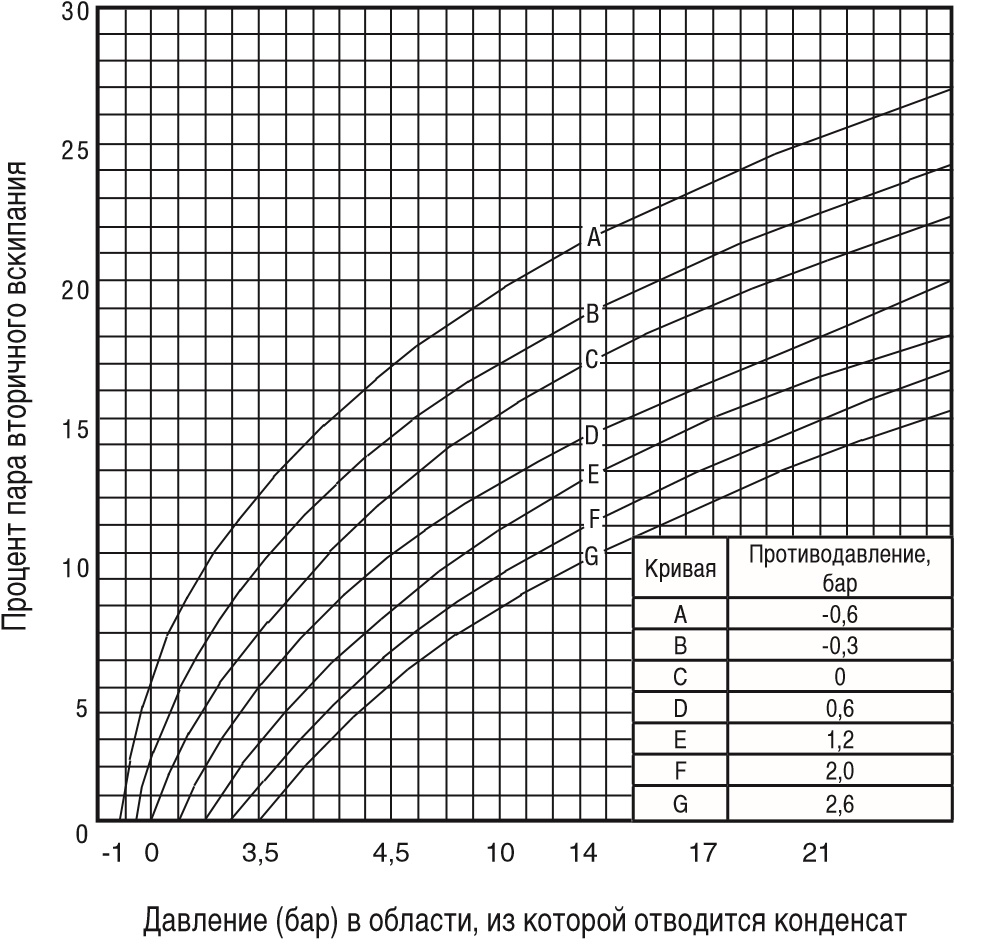

Сколько получается пара вторичного вскипания?

1. Двигайтесь по горизонтали вправо до первичного давления на выходе.
2. Двигайтесь вертикально вверх до кривой вторичного давления.
3. Двигайтесь влево и узнайте «Процент пара вторичного вскипания».

Пример:

Поток конденсата = 4500 кг/ч
Первичное давление = 4,5 бар Вторичное давление = 0,6 бар
Процент пара вторичного вскипания = 10,6%
Поток вторичного пара = 464 кг/ч
(4500 кг/ч x 0,106 = 464 кг/ч)

Выбираем:

модель EAFT-12

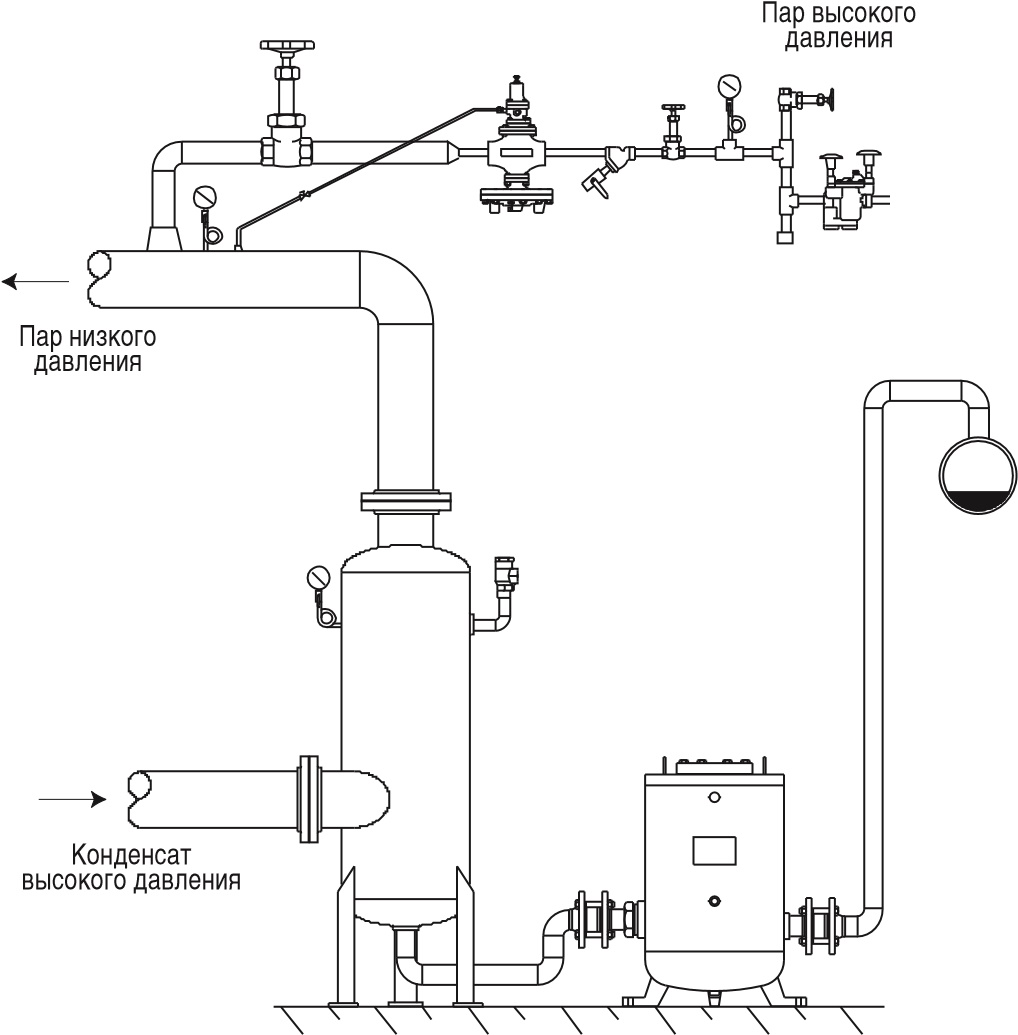

Как применять этот способ

A. Поток конденсата в емкость для пара вторичного вскипания: 2 700 кг/ч
B. Давление конденсата на входе: 6,5 бар
C. Давление в емкости для пара вторичного вскипания: 1,2 бар
D. Процент пара вторичного вскипания: 9,5 %
E. Количество пара вторичного вскипания = A x (D/100) = 257 кг/ч
F. Требуется пара низкого давления: 1 150 кг/ч
G. Пар высокого давления (используется в качестве управляющего): 5 бар
H. Противодавление: 2 бар

Емкость вмещает (А) 2 700 кг/ч конденсата при давлении (В) 6,5 бар, в результате получается (E) 257 кг/ч пара вторичного вскипания при давлении (C) 1,2 бари. Емкость для пара вторичного вскипания должна быть модели Armstrong EAFT-12.

Регулятор давления пропускает (F) 1 150 кг/ч пара из области с давлением(G) 14 бари в область с давлением(C) 1,2 бар. Необходимо использовать регулятор давления GP-2000 размером DN20.
