Ручной дублёр для пневмоприводов АРХИМЕД RD, четвертьоборотный, 100...6 000 Нм, -60....+100С, IP65

Технические характеристики

Тип	четвертьоборотный
Крутящий момент на выходе	100..6 000Нм
Рабочая температура	-60....+100°С
Тип пневмопривода	Поворотный
Управление	штурвал, расцепляемый

Применение

АРХИМЕД RD - это четвертьоборотный (поворотный) червячный расцпляемый ручной дублёр, который устанавливается вместе с поворотными пневмоприводами на запорную и регулирующую арматуру. Его основаная задача - управление положением запорного клапана при потере питания пневмопривода или любой другой ситуации, когда требуется ручное управление. Корпус ручного дублёра выполняается из углеродистой стали или аллюминиевого сплава. В зависимости от типа применяемой смазки, может устанавливаться как в помещении, так и снаружи с температурой окружающей среды от -60 до +100°С. Ручной дублёр является расцепляемым - то есть подключается в ручную и только при отключенном питании привода. В остальное время червяная передача ручного дублёра разомкнута и не влияет на работу пневмопривода с запорным клапаном.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Ручной дублёр поворотных пневмоприводов, тип АРХИМЕД RD, четвертьоборотный, 100...6 000 Нм, -60....+100С, IP65,для запорной и регулирующей арматуры.

ОПИСАНИЕ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD

ОСОБЕННОСТИ:

Компактный размер, небольшой вес.
Модельный ряд дублёров грамотно сбалансирован по усилиям арматуры и пневматических приводов.
Корпус и штурвал дублёра имеют высококачественное антикоррозийное эпоксидное покрытие.
Все присоединительные поверхности дублёров серии RD соответствует стандарту ISO 5211, верхняя часть имеет квадратный выступающий шток, а нижняя часть - квадратное отверстие под присоединение штока.
Ручной дублер не требует дополнительного обслуживания. После сборки с арматурой и пневмоприводами полностью герметичен, имеет пыленепроницаемый и водонепроницаемый корпус, уровень защиты IP65.

ОБЩИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD

Крутящий момент	100...6 000Нм
Рабочая температура	–40…+100 °С
Степень защиты	IP65
Наличие взрывозащиты	не квалифицируется
Тип привода	поворотный пневмопривод любого типа
Тип механизма передачи усилия	червячный, с распеплением
Настройка угла поворота	Есть, +/- 5°
ОПЦИИ	Исполнение на окр. температуру до -60°С

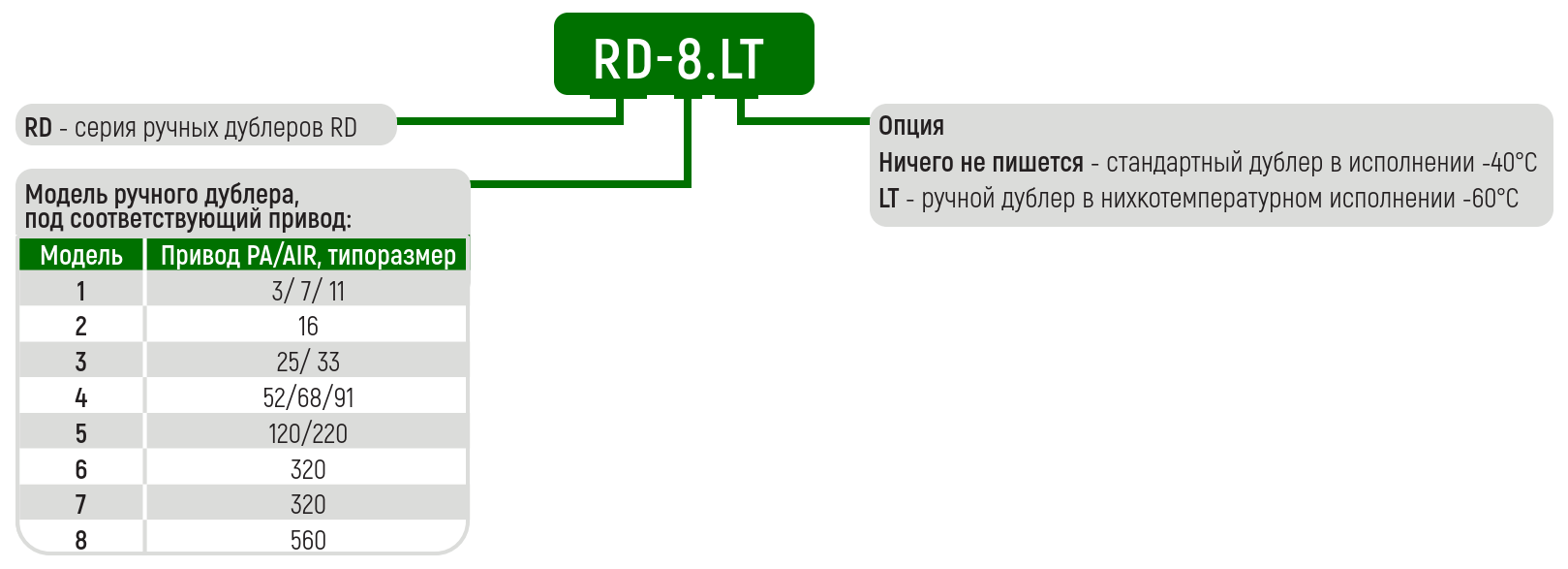

МАРКИРОВКА РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD

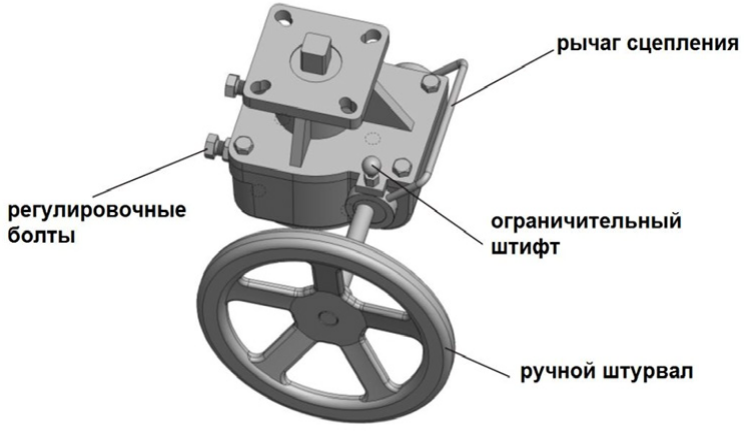

КОНСТРУКЦИЯ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD

Позиция	Материал	Позиция	Материал
Корпус	Алюминиевый сплав / Углеродистая сталь	Крепёжный винт	Углеродистая сталь
Крышка с верхним фланцем	Алюминиевый сплав / Углеродистая сталь	Червячный вал	Хромированная углеродистая сталь
Червячная передача	Чугун	Штифт штурвала	Углеродистая сталь
Основной вал	Углеродистая сталь	Штифт червяка	Углеродистая сталь
Устройство с эксцентритетом	Углеродистая сталь	Регулировочный болт	Нержавеющая сталь
Подшипник	Подшипниковая сталь	Контргайка	Нержавеющая сталь
Червяк	Углеродистая сталь	Болты	Нержавеющая сталь
Ручка-рычаг	Углеродистая сталь	Шпонка	Углеродистая сталь
Ограничительный штифт	Углеродистая сталь	Шпонка	Пружинная сталь

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD

Модель привода	Усилие выход, Нм	Передаточное число	Усилие штурвала, Нм	Штурвал, диаметр, мм	Масса, кг
RD-1	100	26:1	50	180	2,6
RD-2	215	30:1	60	200	4
RD-3	434	38:1	90	280	6,5
RD-4	1000	54:1	110	300	13
RD-5	2000	80:1	140	400	32
RD-6	3500	78:1	200	500	43
RD-7	4200	98:1	200	600	65
RD-8	6000	100:1	200	600	95

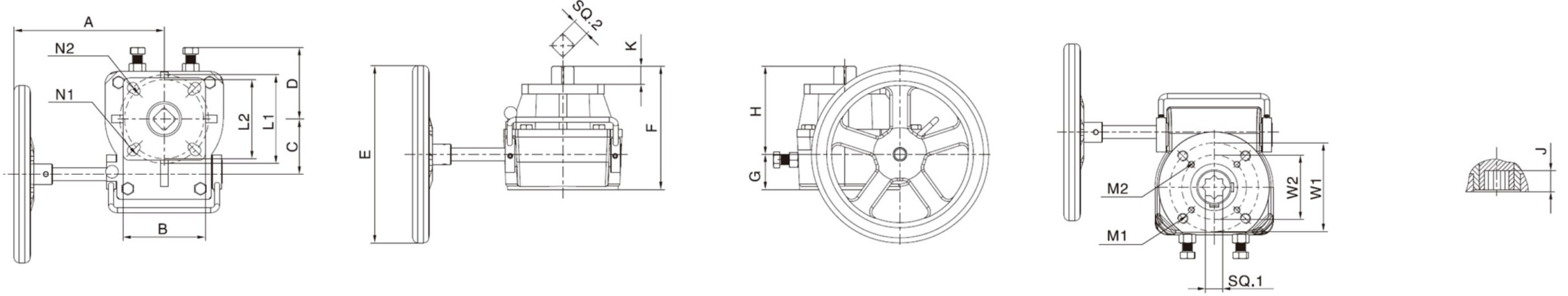

ГАБАРИТНЫЕ РАЗМЕРЫ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ АРХИМЕД RD



Модель	RD-1	RD-2	RD-3	RD-4	RD-5	RD-6	RD-7	RD-8
А	140	170	185	230	290	395	435	440
B	70	95	115	130	155	160	235	300
C	45	55	65	85	125	140	170	210
D	70	70	90	102	135	140	160	170
E	Ш180	Ш200	Ш280	Ш300	Ш400	Ш500	Ш600	Ш600
F	120	127	150	195	209	233	243	252
G	35	40	40	60	55	60	60	65
H	85	87	110	135	160	172	183	187
J	24	23	28	32	42	50	58	58
K	15	18,5	21	29,5	40	48	55	55
M1	M8х4	M10х4	M12х4	M16х4	M16х4	M20х4	M16х8	M16х8
M2	M6х4	M8х4	M10х4	M10х4	M10х4	--	--	--
M3	--	--	M8х4	--	--	--	--	--
W1	70	102	125	140	140	165	200	254
W2	50	70	102	102	102	--	--	--
W3	--	--	70	--	--	--	--	--
SQ.1	14	17	22	27	36	46	55	55
N1	Ш8,5х4	Ш10,5х4	Ш12,5х4	Ш16,6х4	Ш22х4	Ш22х4	Ш18х8	Ш18х8
N2	Ш6,5х4	Ш8,5х4	Ш10,5х4	Ш12,5х4	Ш16х4	--	--	--
N3	--	--	--	Ш11х4	Ш12х4	--	--	--
L1	70	102	125	140	165	165	200	254
L2	50	70	102	125	140	--	--	--
L3	--	--	--	102	125	--	--	--
SQ.2	14	17	22	27	36	46	55	55
