Ручной дублёр для пневмоприводов, CAMOZZI RSD, поворотный, 100...4 500 Нм, -40....+100С, IP65

Технические характеристики

Тип	четвертьоборотный
Крутящий момент на выходе	100...4 500Нм
Рабочая температура	-40....+100°С
Тип пневмопривода	Поворотный
Управление	штурвал, расцепляемый

Применение

CAMOZZI RSD - это четвертьоборотный (поворотный) червячный расцпляемый ручной дублёр, который устанавливается вместе с поворотными пневмоприводами на запорную и регулирующую арматуру. Его основаная задача - управление положением запорного клапана при потере питания пневмопривода или любой другой ситуации, когда требуется ручное управление. Корпус ручного дублёра выполняается из углеродистой стали или аллюминиевого сплава. В зависимости от типа применяемой смазки, может устанавливаться как в помещении, так и снаружи с температурой окружающей среды от -40 до +100°С. Ручной дублёр является расцепляемым - то есть подключается в ручную и только при отключенном питании привода. В остальное время червяная передача ручного дублёра разомкнута и не влияет на работу пневмопривода с запорным клапаном.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Ручной дублёр поворотных пневмоприводов, тип CAMOZZI RSD, четвертьоборотный, 100...6 000 Нм, -60....+100С, IP65,для запорной и регулирующей арматуры.

ОПИСАНИЕ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ CAMOZZI RSD

CAMOZZI RSD - это Редуктор червячного типа и предназначен для управления клапаном в случае аварии, поломки пневматического привода или перебоях подачи сжатого воздуха на управление. Редуктор устанавливается между клапаном и пневматическим приводом.

При отключении редуктора, он работает как муфта свободного хода, а при его подключении позволяет предпринимать экстренные меры, вращая приводной вал и, соответственно, вал клапана. Кроме того, дублёр позволяет осуществлять рабочий цикл клапана вручную при снятии или замене пневматического привода.

ОБЩИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ CAMOZZI RSD

Крутящий момент	100...4 500Нм
Рабочая температура	–40…+100 °С
Степень защиты	IP65
Наличие взрывозащиты	не квалифицируется
Тип привода	поворотный пневмопривод любого типа
Тип механизма передачи усилия	червячный, с распеплением
Настройка угла поворота	Есть, +/- 5°

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ CAMOZZI RSD

Модель привода	Усилие выход, Нм	Передаточное число	Усилие штурвала, Нм	Маховик, диаметр, мм	Квадрат вала
RSD-1	100	26:1	60	180	14х14
RSD-2	215	30:1	60	200	17х17
RSD-3	434	38:1	60	280	22х22
RSD-4	1000	54:1	90	300	27х27
RSD-5	2000	80:1	110	400	36х36
RSD-6	3500	78:1	140	500	36х46
RSD-7	4500	98:1	200	600	55х55

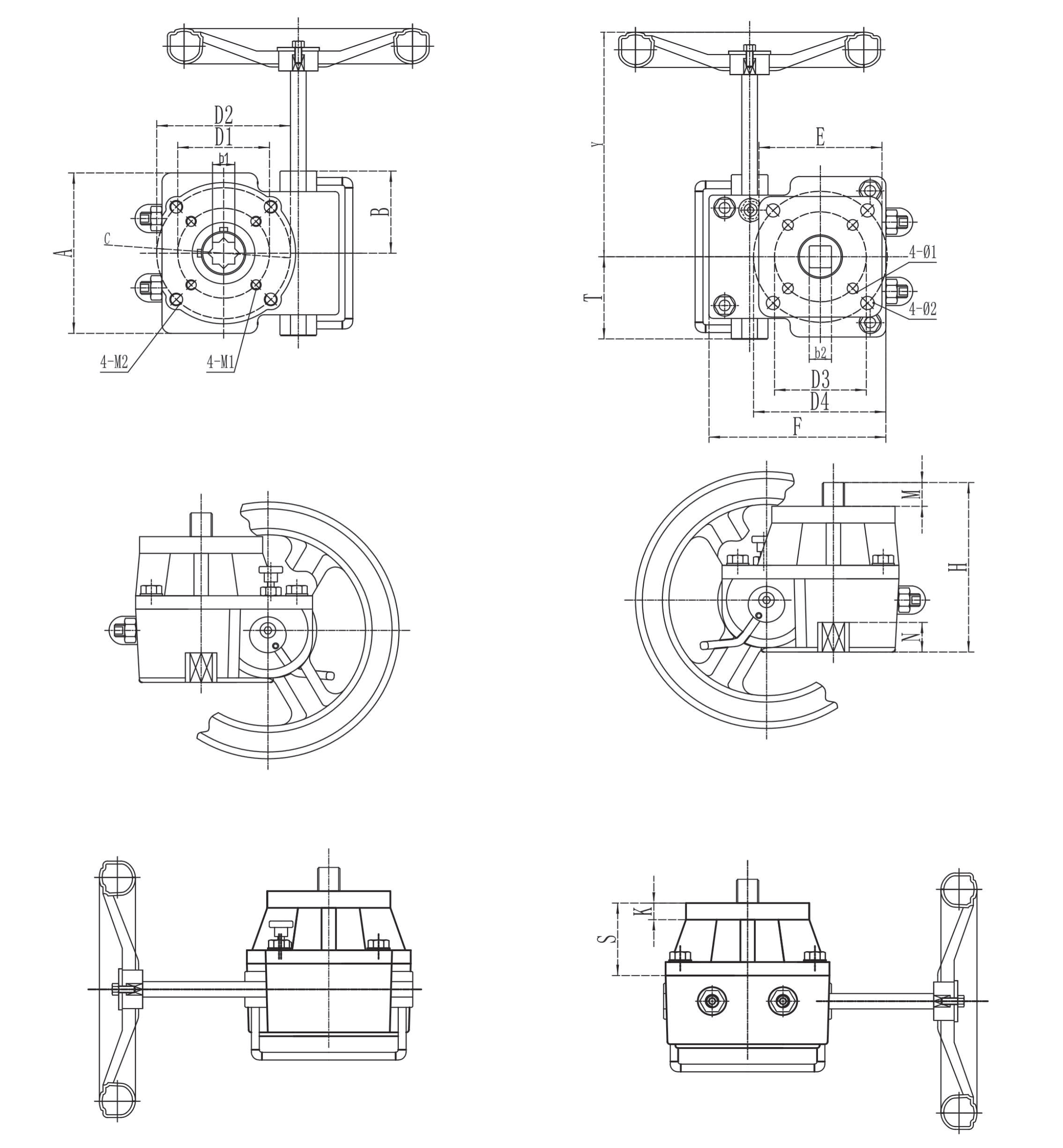

ГАБАРИТНЫЕ РАЗМЕРЫ РУЧНОГО ДУБЛЁРА ПНЕВМОПРИВОДА, СЕРИЯ CAMOZZI RSD ( все размеры даны в мм)
