Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Ручной линейный привод
/
Ручной привод ADCATrol MAH для регулирующих приводов, вертикальный ход 20 ...60мм, штурвал

Ручной привод ADCATrol MAH для регулирующих приводов, вертикальный ход 20 ...60мм, штурвал

Технические характеристики
Тяговое усилие 1,0...41,5 кН
Ход штока 20...60 мм
Рабочая температура -20....+100°С
Тип привода Линейный
Управление Штурвал
Применение

Ручные приводы ADCATrol MAH предназначены для установки на регулирующие клапаны ADCA ADCATrol на диаметрах до DN 200мм. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, промышленных технологических системах. Привод ADCATrol MAH прост в соединении с регулирующим клапаном и фиксирует положение, предотвращая самопроизвольную перестановку.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Ручной привод ADCATrol MAH для регулирующих приводов, вертикальный ход 30 ...60мм, штурвал



ОПИСАНИЕ РУЧНОГО ПРИВОДА ADCATROL MAH ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Ручные приводы ADCATrol MAH предназначены для установки на регулирующие клапаны ADCA ADCATrol на диаметрах до DN 200мм. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, промышленных технологических системах. Привод ADCATrol MAH прост в соединении с регулирующим клапаном и фиксирует положение, предотвращая самопроизвольную перестановку.



ОБЩИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ПРИВОДА ADCATROL MAH ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие до 41,5 кН
Рабочая температура –20…+100 °С
Ход штока 30...60 мм



МАРКИРОВКА РУЧНОГО ПРИВОДА ADCATROL MAH ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ADCATROL MAH 25 S В1
Тип привода Размер штурвала, (мм): Материал корпуса модель клапана
  18 - 180  S - углеродистая сталь А1 - ADCATrol VPC26, V16/2, V25/2 и V303  (DN15...DN50)
  25 - 250 I - нержавеющая сталь. В1 - ADCATrol V16/2  (DN65...DN100)
  40 - 400   В2 - ADCATrol V25/2 и V303 (DN65....DN 100)
      С2 - ADCATrol V25/2  (DN 125 ... DN 150)
      ХХ - другие клапана ADCATROL

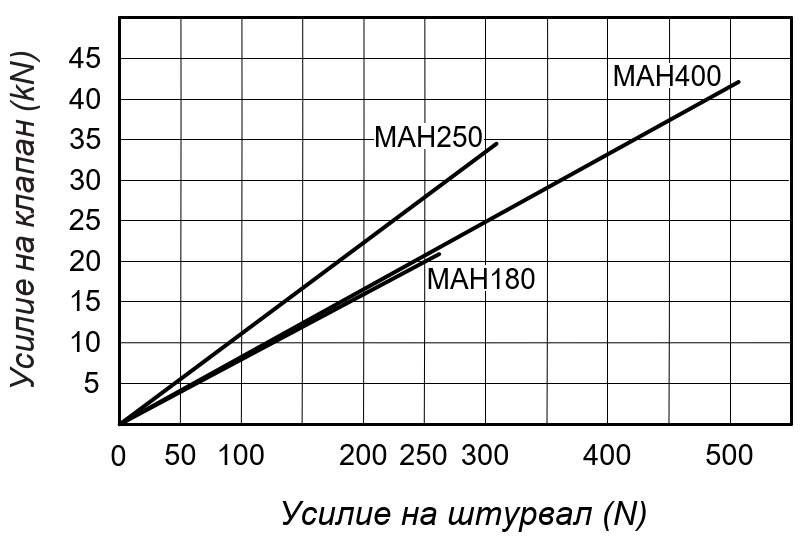

УСИЛИЕ, НЕОБХОДИМОЕ ДЛЯ РУЧНОГО ПРИВОДА ADCATROL MAH ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

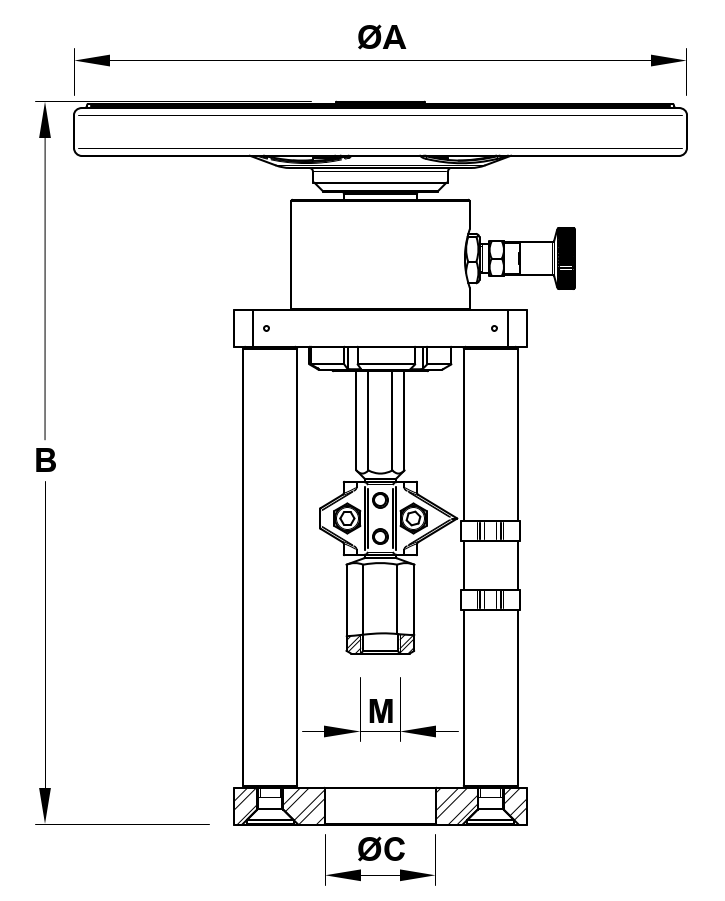

ГАБАРИТНЫЕ РАЗМЕРЫ РУЧНОГО ПРИВОДА ADCATROL MAH ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ


Модель А D С M* МАССА, КГ
MAH180 180 260 40.5/45 M10x1  4,8
MAH250  250 295 45/65 M16x1,5  5,3
MAH400  400 428 65/80 M16x1,5 / M27x1,5  18,6
