Ручной привод СМАРТГИР ПР для регулирующих приводов, вертикальный ход 20 ...80мм, штурвал

Технические характеристики

Тяговое усилие	1,0...25,0 кН
Ход штока	20...80 мм
Рабочая температура	-40....+80°С
Тип привода	Линейный
Управление	Штурвал

Применение

Ручные приводы СМАРТГИР РП предназначены для установки на регулирующие клапаны ГРАНРЕГ КМ на диаметрах до DN 200мм. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, промышленных технологических системах. Привод СМАРТГИР РП прост в соединении с регулирующим клапаном и фиксирует положение, предотвращая самопроизвольную перестановку.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Ручной привод СМАРТГИР ПР для регулирующих приводов, вертикальный ход 20...80мм, штурвал

ОПИСАНИЕ РУЧНОГО ПРИВОДА СМАРТГИР ПР ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

ОБЩИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ПРИВОДА СМАРТГИР ПР ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие	до 25,0 кН
Рабочая температура	–40…+70 °С
Ход штока	20...80 мм

МАРКИРОВКА РУЧНОГО ПРИВОДА СМАРТГИР ПР ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

СМАРТГИР ПР	250	20
Тип привода	Размер, (мм):	Ход, (мм):
	250	20
	400	20
	630	38
	1000	63

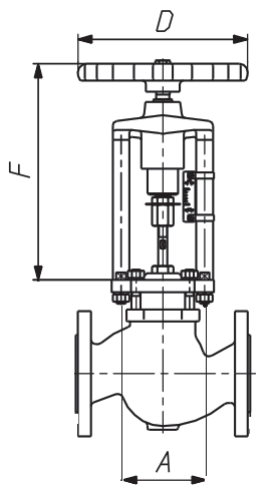

ГАБАРИТНЫЕ РАЗМЕРЫ РУЧНОГО ПРИВОДА СМАРТГИР ПР ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ*



Модель	А	D	F	МАССА, КГ
250	110	250	319	4,3
400	132	250	315	5,43
630	132	250	337	5,69
1000	216	500	619	21,28

* - Габаритные размеры остальных моделей предоставляются по запросу
