Шиберная задвижка (затвор) ГРАНОКС ЕХ, одностороннего действия, ковкий чугун, DN50...600, Ру10, межфланцевый

Технические характеристики

Условный диаметр	50...600 мм
Условное давление	10/16 бар
Рабочая температура	-20…+80°С
Направление потока среды	одностороннее
Присоединение	межфланцевое
Управление	штурвал, редуктор

Применение

ГРАНОКС ЕХ - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса. Шиберные задвижки ГРАНОКС используются в на средах, в которых могут присутствовать механические и волокнистые включения: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической и многих других отраслях промышленности. Управление осуществляется как с помощью штурвала, так и редуктором. Возможно исполнение под установку электропривода. ГРАНОКС ЕХ - это шиберный затвор однонаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с одного направления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Шиберная задвижка (затвор) ГРАНОКС ЕХ, одностороннего действия, ковкий чугун, DN50...600, Ру10, межфланцевый, штурвал, редуктор

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕХ

ГРАНОКС ЕХ - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса. Шиберные задвижки ГРАНОКС используются в на средах, в которых могут присутствовать механические и волокнистые включения: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической и многих других отраслях промышленности. Управление осуществляется как с помощью штурвала, так и редуктором. Возможно исполнение под установку электропривода. ГРАНОКС ЕХ - это шиберный затвор однонаправленного дейсвтия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с одного направления.

Корпус межфланцевый, цельнолитой корпус выполнен из высокопрочного чугуна с эпоксидным покрытием, нанесенным электростатическим способом, имеет толщину не менее 250 мкм. Стандартное фланцевое присоединение PN 1,0 МПа.

Седловое уплотнение - U-образная замкнутая конструкция седлового уплотнения позволяет обеспечить надежное перекрытие потока при любом направлении. Дополнительное армирование седлового уплотнения позволяет повысить эксплуатационные характеристики.

Нож - Выполненный из коррозионно-стойкой стали тщательно отполированный нож имеет высокую антикоррозионную стойкость и предотвращает защемление и повреждение седлового уплотнения. Направляющая пластина из PTFE обеспечивает правильное позиционирование ножа в корпусе при его закрытии. Плавное, без заедания, движение ножа обеспечивается наличием шайб из антифрикционного материала.

Уплотнение по корпусу - это Трехкомпонентное (на диаметрах Ду500 и Ду600 четырехкомпонентное) уплотнение PTFE и EPDM/NBR обеспечивает высокий уровень герметичности данного узла.

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕВ

Присоединение	DN 50...600 мм
Условное давление	PN 10 бар
Рабочая температура	–10…+80 °С
Рабочее давление	DN50...250 - 10,0бар DN300...400 - 6,0бар DN500...600 - 4,0бар
Направление потока среды	Одностороннее
Класс герметичности	А
Материальное исполнение корпуса	Высокопрочный чугун GGG40
Седловое уплотнение	EPDM, NBR
Тип электропривода (Опция)	СМАРТГИР AZ
Тип пневмопривода (Опция)	СМАРТГИР ПП

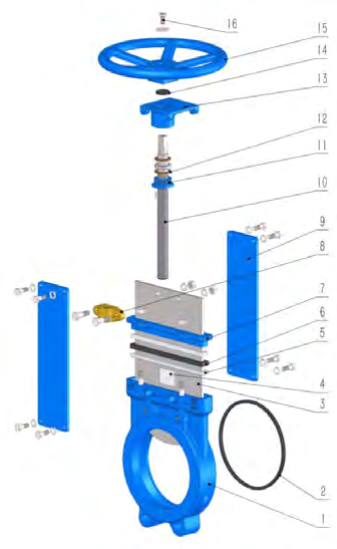

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕХ

№	Позиция	Материал	Схема
1	Корпус	Высокопрочный чугун GGG40
2	Седло	EPDM / NBR
3	Нож	Нержавеющая сталь SS304
4	Направляющая пластина	PTFE
5	Уплотнение корпуса	PTFE
6	Уплотнение*	EPDM / NBR
7	Крышка сальника	Высокопрочный чугун GGG40
8	Гайка штока	Латунь ZCuZn40Pb2
9	Бугель	Углеродистая сталь Q235
10	Шток	Нержавеющая сталь SS420
11	Втулка	Высокопрочный чугун GGG40
12	Опорная шайба	Бронза CuPb5Sn5Zn5
13	Крышка бугеля	Высокопрочный чугун GGG40
14	Пылезащитное уплотнение*	EPDM / NBR
15	Штурвал	Высокопрочный чугун GGG40
16	Болты, шайбы и т.д.	Нержавеющая сталь A4

* - в зависимости от седлового уплотнения

МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕХ

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС ЕХ

DN	L	D	D1	D2	D3	H	a-b	K	НО*	СО*	M	Масса, (кг)
50	43	165	125	99	19	350	4хМ16	12	2	2	200	7,9
65	46	185	145	118	19	375	4хМ16	12	2	2	200	9,0
80	46	200	160	132	19	400	8хМ16	12	2	6	260	10,2
100	52	220	180	156	19	435	8хМ16	12	2	6	260	12,4
125	56	250	210	184	19	505	8хМ16	12	2	6	260	18,1
150	56	285	240	211	23	555	8хМ20	12	2	6	315	22,9
200	60	340	295	266	23	620	8хМ20	14	2	6	315	32,2
250	68	395	350	319	23	718	12хМ20	16	4	8	375	45,5
300	78	445	400	370	23	835	16хМ20	16	4	8	400	71,8
350	78	505	460	429	23	920	16хМ20	16	8	8	400	98,2
400	102	565	515	480	28	1000	16хМ24	20	8	8	460	136,0

*НО - несковозные отверстия *СО - сквозные отверстия

DN	L	D	D1	D2	D3	H	a-b	K	НО*	СО*	M	Масса, (кг)
500	127	670	620	582	28	1270	20хМ24	24	12	8	600	286,5
600	154	780	725	682	31	1445	20хМ27	27	14	6	600	418,0

*НО - несковозные отверстия *СО - сквозные отверстия

Габаритные размеры шиберных затворов с установленными электро или пневмоприводами предоставляются по запросу
