Шиберный затвор (задвижка) ГРАНОКС CR, для пульпированных и сыпучих сред, углеродистая и нержавеющая сталь, DN50...600, Ру10/16, межфланцевый

Технические характеристики

Условный диаметр	100...400 мм
Условное давление	10/16 бар
Рабочая температура	-29…+230°С
Направление потока среды	одностороннее
Присоединение	межфланцевое
Управление	штурвал, редуктор, электропривод, пневмопривод

Применение

ГРАНОКС CR - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса, а корпус состоит из двух частей с различным типом отверстий - на входе это круглое сечение, а на выходе - квадратное. Шиберные затворы ГРАНОКС CR специально разработаны для применения на сыпучих и пульпиванных средах в таких областях как системы вторичной переработки, бункерные системы, ловушках для отходов и песка. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. Благодаря разным видам фланца на входе и выходе шиберный затвор ГРАНОКС CR исключает заклинивание при работе.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шиберный затвор (задвижка) ГРАНОКС CR, для пульпированных и сыпучих сред, углеродистая и нержавеющая сталь, DN50...600, Ру10/16, межфланцевый, односторонний, управление штурвал, пневмопривод или электропривод

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС CR

Корпус. Межфланцевый литой корпус, состоящий из 2х частей, скрепленных между собой болтами, с ребрами жесткости на больших диаметрах. Более плавное движение ножа за счет применения мягких направляющих. Квадратное выходное отверстие (с усиленными направляющими) предотвращает накопление загрязнений, таких как скобки, провода.

Нож. Изготовлен из нержавеющей стали с увеличенной толщиной и отполирован с двух сторон, что увеличивает износостойкость и предотвращает повреждение седла

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС CR

Присоединение	DN 100...400 мм
Условное давление	PN 10 бар
Рабочая температура	–29…+230 °С
Рабочее давление	DN100...250 - 16,0 бар DN250...400 - 10,0 бар
Направление потока среды	Двустороннее
Класс герметичности	А
Материальное исполнение корпуса	углеродистая или нержавеющая сталь
Седловое уплотнение	AISI304+ HCr/Stellite
Управление	Ручное: • штурвал (с невыдвижным штоком); • штурвал (выдвижной шток); • редуктор; • рычаг. Сервоприводы: • электропривод; • пневмопривод; • гидропривод

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС CR

Корпус	Ст. 20 (WCB)	08Х18Н10 (CF8)	03X17H14М3 (CF8M)
Нож	20Х23Н18 (410) + хромирование	08Х18Н10 (304)+хромирование	03X17H14М3 (316)+хромирование
Седло	08Х18Н10 (304) +хромирование, стеллит	08Х18Н10 (304) +хромирование, стеллит	03X17H14М3 (316) +хромирование, стеллит
Шток	хромированная сталь 45	хромированная сталь 45	хромированная сталь 45
Сальник	PTFE/Графит

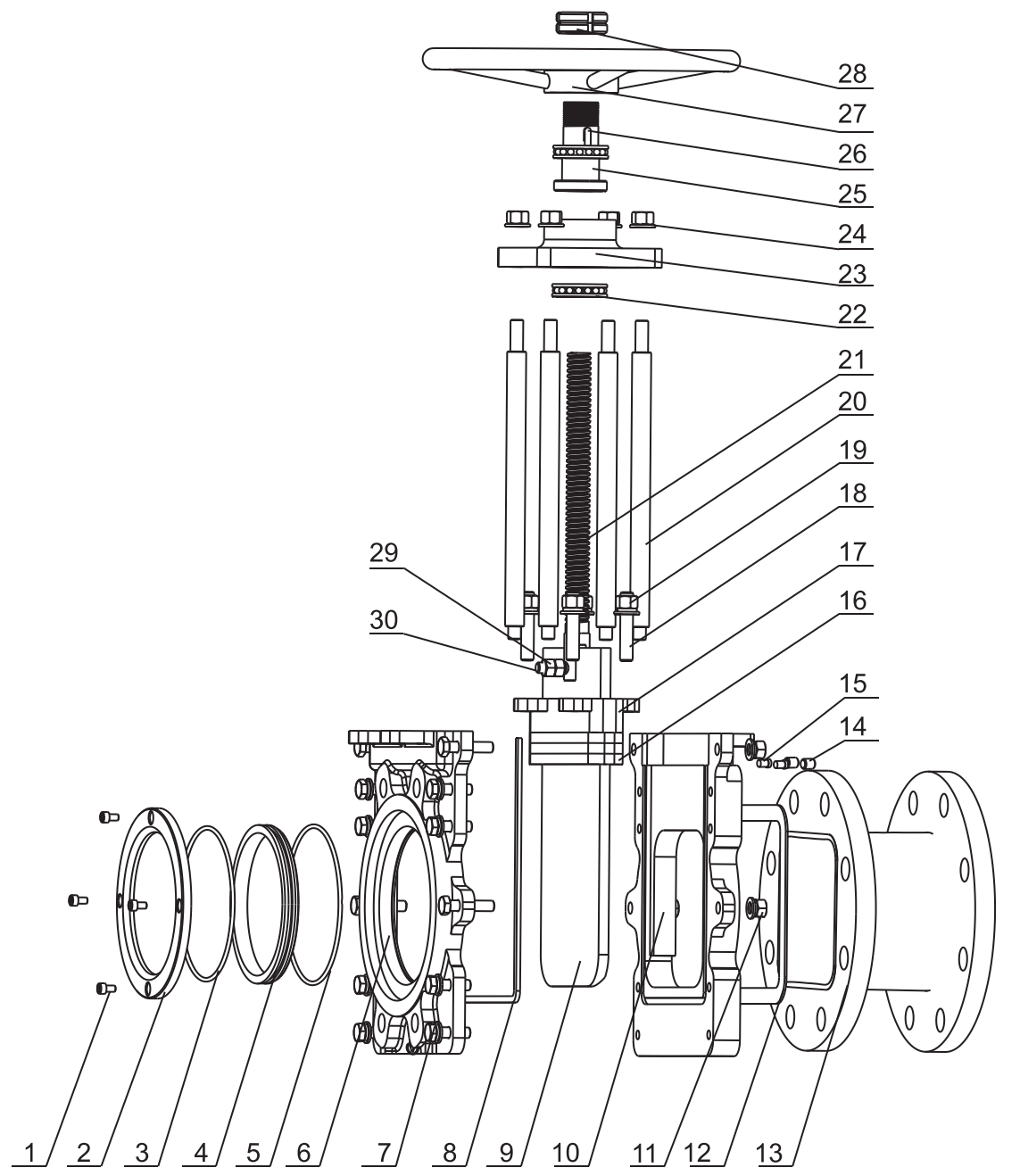

№	Описание	Кол-во	Материал	№	Описание	Кол-во	Материал
1	Винт	зависит от DN	08Х18Н10 (304)	16	Набивка	1	PTFE
2	Уплотняющая крышка	2	03X17H14М3 (316), 08Х18Н10 (304)	17	сальника	1	Ст. 20 (WCB), 08Х18Н10 (CF8), 03X17H14М3 (CF8M)
3	Уплотнительное кольцо	2	NBR, Viton	18	Шпилька	зависит от DN	08Х18Н10 (304)
4	Седло	2	03X17H14М3 (316) + хромирование, 08Х18Н10 (304)	19	Гайка	зависит от DN	08Х18Н10 (304)
5	Уплотнительное кольцо	2	NBR, Viton	20	Направляющая	4	08Х18Н10 (304), хромированная сталь 45
6	Корпус	1	Ст. 20 (WCB), 08Х18Н10 (CF8), 03X17H14М3 (CF8M)	21	Шток	1	08Х18Н10 (304)
7	Болт	зависит от DN	08Х18Н10 (304)	22	Подшипник	2	Конструкционная сталь
8	Уплотняющий шнур	2	NBR	23	Квадратная пластина	1	Алюминиевый сплав
9	Нож	1	020Х23Н18 (410) + хромирование, 3X17H14М3 (316), 08Х18Н10 (304)	24	Гайка	4	08Х18Н10 (304)
10	Нижний корпус	1	Ст. 20 (WCB), 08Х18Н10 (CF8), 03X17H14М3 (CF8M)	25	Направляющая гайка	1	латунь
11	Гайка	зависит от DN	08Х18Н10 (304)	26	Плоский ключ	1	сталь 45
12	Уплотнение	1	PTFE	27	Штурвал	1	Ст. 20 (WCB)
13	Фланцевый переходник	1	03X17H14М3 (316), 08Х18Н10 (304)	28	Гайка	2	сталь 45
14	Винт	2	08Х18Н10 (304)	29	Соединительный штифт	1	08Х18Н10 (304)
15	Направляющее кольцо	2	Нейлон	30	Гайка	2	08Х18Н10 (304)

Указано исполнение с штурвалом. Исполнение с сервоприводом - по запросу.
