Шиберный затвор (задвижка) ГРАНОКС DT, сходящиеся ножи, углеродистая или нержавеющая сталь, DN100...400, Ру10/16, межфланцевый

Технические характеристики

Условный диаметр	100...400 мм
Условное давление	10/16 бар
Рабочая температура	-20…+230°С
Направление потока среды	двустороннее
Присоединение	межфланцевое
Управление	пневмопривод

Применение

ГРАНОКС DT - это шиберный или ножевой затвор, в котором рабочим элементом является два плоских ножа с вертикальным перемещением внутри корпуса, сходящиеся друг с другом при закрытии потока среды. Шиберные затворы ГРАНОКС DT специально разработаны для применения на высокопульпированных и волокнистых средах в целлюлозно-бумажной промышленности. Управление осуществляется с помощью пневмопривода для одновременного и быстрого закрытия потока с одновременным разрезанием включений в рабочей среде. ГРАНОКС DT - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с любого направления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шиберный затвор (задвижка) ГРАНОКС DT, сходящиеся ножи, углеродистая или нержавеющая сталь, DN100...400, Ру10/16, межфланцевый, двусторонний, управление пневмопривод.

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС DT

Особенности конструкции

• Конструкция с двойным ножом сокращает время открытия/ закрытия завтора в два раза.
• Конструкция корпуса из двух частей без полостей исключает накоплению рабочей среды в корпусе.
• Съемное седло, с уплотнительным кольцом, обладает хорошей стойкостью к истиранию и длительным сроком службы.
• Доступно с металлическим седлом, седлом из PTFE или седлом из EPDM.

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС DT

Присоединение	DN 10...400 мм
Условное давление	PN 10/16 бар
Рабочая температура	–29…+230 °С
Рабочее давление	DN100...250 - 10,0/16 бар DN300...400 - 6,0 бар
Направление потока среды	Двустороннее
Класс герметичности	А
Материальное исполнение корпуса	углеродистая или нержавеющая сталь
Седловое уплотнение	Металлическое седло - до 230°C EPDM - до 120°C PTFE - до 200°C
Управление	• пневмопривод; • гидропривод
ОПЦИИ	• Аксесуары к пневмоприводу

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС DT

Корпус	Ст. 20 (WCB)	08Х18Н10 (CF8)	03X17H14М3 (CF8M)
Нож	20Х23Н18 (410) + хромирование	08Х18Н10 (304)+хромирование	03X17H14М3 (316)+хромирование
Седло	08Х18Н10 (304) +хромирование, стеллит	08Х18Н10 (304) +хромирование, стеллит	03X17H14М3 (316) +хромирование, стеллит
Шток	хромированная сталь 45	хромированная сталь 45	хромированная сталь 45
Сальник	PTFE/Графит

МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС DT

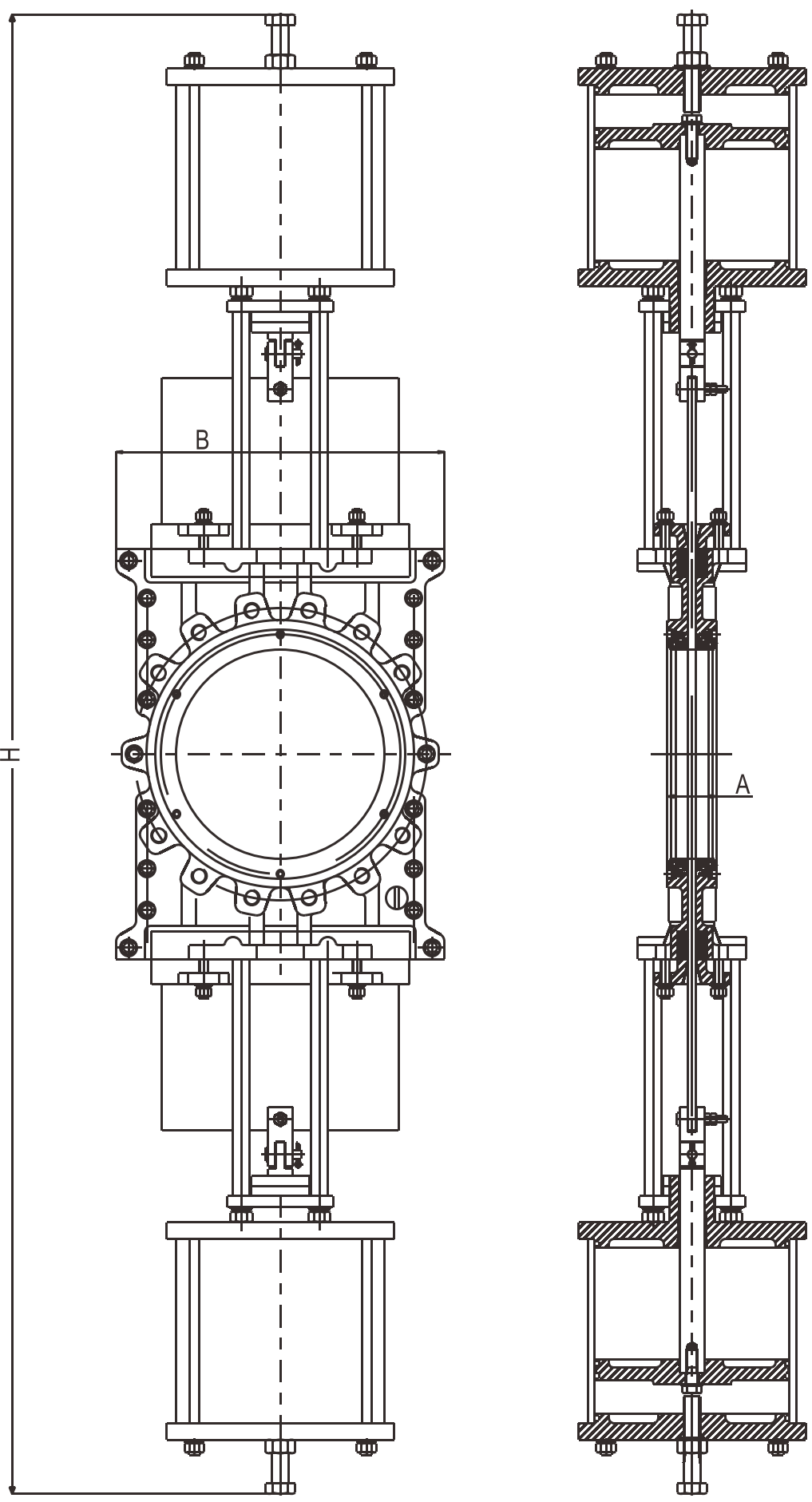

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС DT

DN	A	B	H	Схема
150	57	270	1250
200	70	350	1600
250	70	410	1840
300	76	470	2080
350	76	570	2500
400	89	620	2680
