Шиберный затвор (задвижка) ГРАНОКС TL, сквозной нож, углеродистая или нержавеющая сталь, DN50...600, Ру10, межфланцевый

Шиберный затвор (задвижка) ГРАНОКС TL, сквозной нож, углеродистая или нержавеющая сталь, DN50...600, Ру10, межфланцевый

Технические характеристики
Условный диаметр 50...600 мм
Условное давление 10 бар
Рабочая температура -20…+200°С
Направление потока среды двустороннее
Присоединение межфланцевое
Управление штурвал, редуктор, электропривод, пневмопривод
Применение

ГРАНОКС TL -  это шиберный или ножевой затвор, в котором рабочим элементом является сквозной плоский нож с вертикальным перемещением внутри корпуса, а манжеты находятся в постоянном контакте с друг другом. Шиберные затворы ГРАНОКС TL специально разработаны для применения на высоковолокнистых средах средах в целлюлозно-бумажной промышленности, а так же на очистных сооружениях. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС TL - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с любого направления.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Шиберный затвор (задвижка) ГРАНОКС TL, сквозной нож, углеродистая или нержавеющая сталь, DN50...600, Ру10, межфланцевый, двусторонний, управление штурвал, пневмопривод или электропривод



ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС TL

ГРАНОКС TL -  это шиберный или ножевой затвор, в котором рабочим элементом является сквозной плоский нож с вертикальным перемещением внутри корпуса, а манжеты находятся в постоянном контакте с друг другом. Шиберные затворы ГРАНОКС TL специально разработаны для применения на высоковолокнистых средах средах в целлюлозно-бумажной промышленности, а так же на очистных сооружениях. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС TL - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с любого направления.

Корпус. Раздельная конструкция корпуса с обработанной внутренней частью исключает налипание среды в полости корпуса. Полный проход минимизирует падение давления и максимизирует пропускную способность. Уплотнение сверху и снизу исключает утечку в окружающую среду.

Нож имеет стандартное исполнение из нержавеющей стали. Часть ножа с О-образным отверстием для разрезания волокнистых включений при закрытии затвора. Специальная конструкция ножа исключает возможность возникновения отложений на поверхности уплотнения, происходит самоочистка внутренней поверхности. Высокое качество обработки поверхности ножа обеспечивает большую плотность прилегания ножа и седлового уплотнения и, как следствие, высокую герметичность.

Седловое уплотнение  - Седло является сменным, что снижает стоимость технического обслуживания. Фиксатор L-образной формы фиксирует седло в корпусе клапана. Благодаря наличию седел с обеих сторон клапан может одинаково эффективно работать с потоком в обоих направлениях.



ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ  ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС TL

Присоединение DN 50...600 мм
Условное давление PN 10 бар
Рабочая температура –10…+200 °С
Рабочее давление
DN50...250 - 10,0 бар
DN300...450 - 7,0 бар
DN500...600 - 4,0 бар
Направление потока среды Двустороннее
Класс герметичности А
Материальное исполнение корпуса Высокопрочный чугун GGG40
Седловое уплотнение
EPDM - до  120°C
NBR - до  90°C
VITON - до  200°C
PTFE - до  200°C

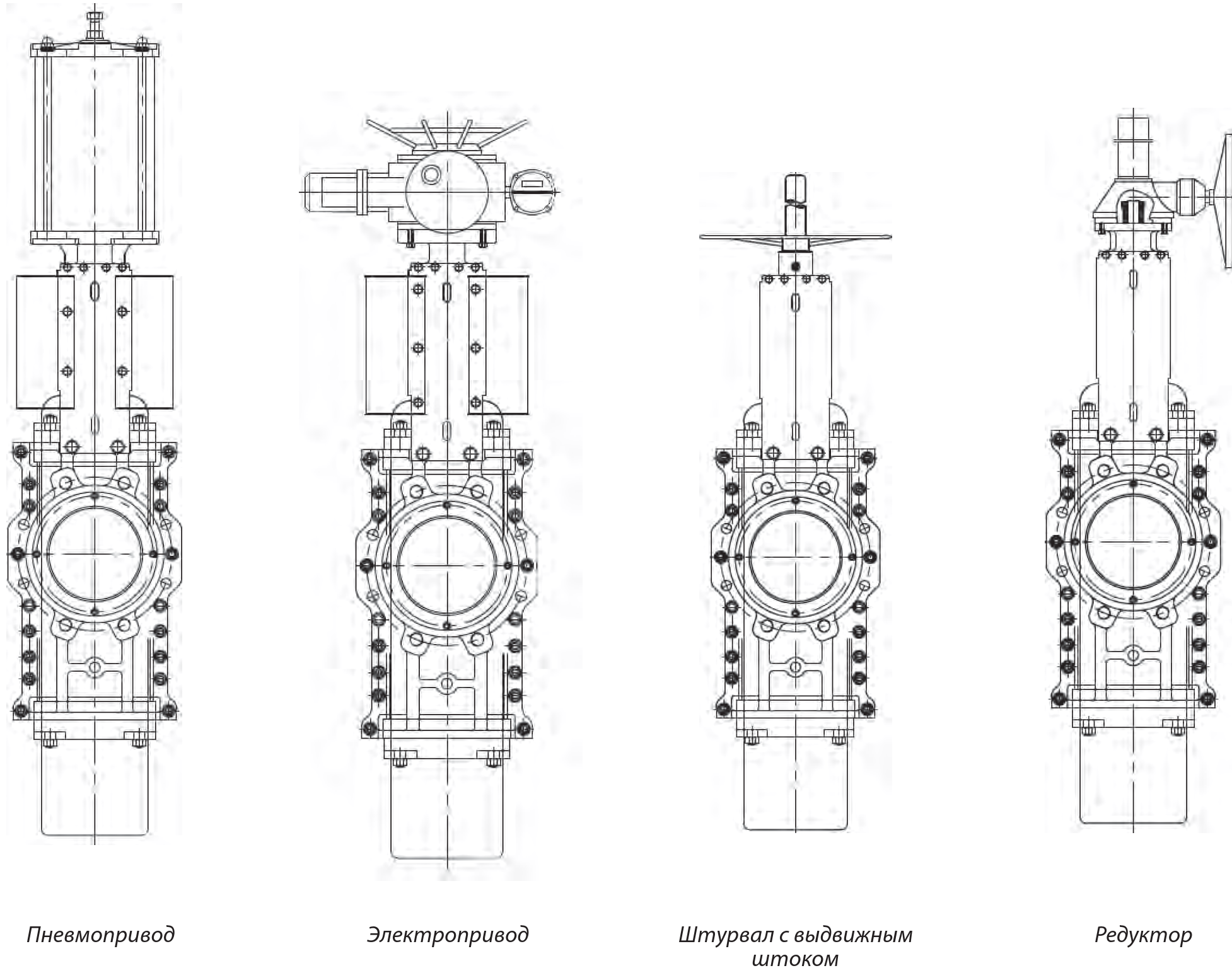

Управление Ручное:
•   штурвал (с невыдвижным штоком);
•   штурвал (выдвижной шток);
•   редуктор;
•   рычаг.
Сервоприводы:
•   электропривод;
•   пневмопривод;
•   гидропривод
ОПЦИИ •   Аксесуары к сервоприводам

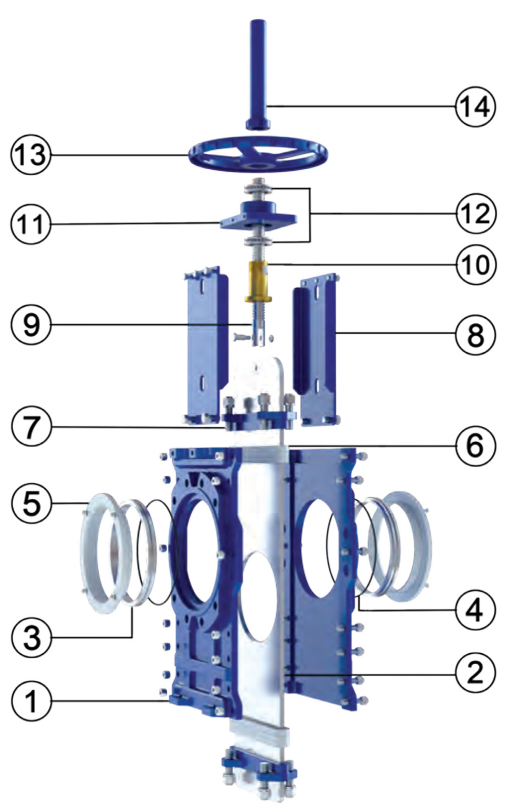

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС TL

№ Позиция Материал Схема
1 Корпус Ст. 20 (WCB) 08Х18Н10 (CF8) 03X17H14М3 (CF8M)
2 Нож 08Х18Н10 (304) 08Х18Н10 (304) 03X17H14М3 (316)
3 Седло металл/металл или PTFE
4 Уплотнительное кольцо NBR
5 Фиксатор Ст. 20 (WCB) 08Х18Н10 (CF8) 03X17H14М3 (CF8M)
6 Уплотнение по корпусу   PTFE
7 Сальник Ст. 20 (WCB) 08Х18Н10 (CF8) 03X17H14М3 (CF8M)
8 Стержень Ст3кп 08Х18Н10 (304) 08Х18Н10 (304)
9 Шток 20Х13 20Х13 20Х13
10 Ходовая гайка латунь латунь латунь
11 Подшипниковый узел Ст. 20 (WCB) Ст. 20 (WCB) Ст. 20 (WCB)
12 Подшипник сталь 65Г Ст. 20 (WCB) Ст. 20 (WCB)
13 Штурвал ВЧ30(эпоксидное покрытие)
14 Защита штока 08Х18Н10 (304) 08Х18Н10 (304) 08Х18Н10 (304)
15 Крепеж 08Х18Н10 08Х18Н10 10Х17Н13М12



МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС TL

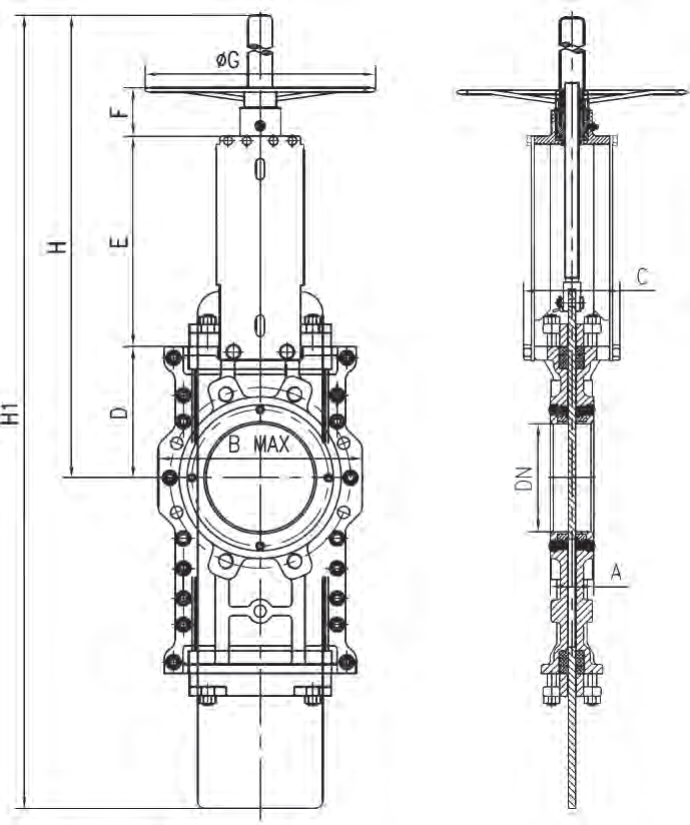

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС TL

DN А В С D E F G H H1 Вес, кг
50 48 140 106 100 129 85 180 340 530 15
65 48 175 106 135 147 85 180 420 710 17
80 51 185 106 145 168 85 200 480 810 23
100 51 220 106 150 192 85 200 520 850 24
125 57 195 120 170 215 87 250 590 1000 35
150 57 225 130 175 245 87 280 650 1100 41
200 70 280 130 215 302 105 300 800 1380 68
250 70 356 140 270 355 105 350 960 1670 84
300 76 405 160 310 401 105 400 1100 1950 118
350 76 480 180 330 465 117 450 1250 2200 177
400 89 530 180 375 511 117 450 1460 2780 230







Габаритные размеры шиберных затворов с установленными редуктором, а так же электро или пневмоприводами предоставляются по запросу или Вы их можете посмотреть в техническом описании
