Шиберный затвор (задвижка) ГРАНОКС VG, для пульпированных сред, ковкий чугун, DN50...800, Ру10, межфланцевый

Технические характеристики

Условный диаметр	50...800 мм
Условное давление	10/16 бар
Рабочая температура	-20…+200°С
Направление потока среды	двустороннее
Присоединение	межфланцевое
Управление	штурвал, редуктор, электропривод, пневмопривод

Применение

ГРАНОКС VG - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса, а манжеты находятся в постоянном контакте с друг другом. Шиберные затворы ГРАНОКС VG специально разработаны для применения на высокопульпированных средах в целлюлозно-бумажной промышленности, а так же на ГОКах. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС VG - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с любого направления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Шиберный затвор (задвижка) ГРАНОКС VG, для пульпированных сред, ковкий чугун, DN50...800, Ру10, межфланцевый, двусторонний, управление штурвал, пневмопривод или электропривод

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

ГРАНОКС VG - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса. Шиберные задвижки ГРАНОКС VG специально разработаны для применения на высокопульпированных средах в целлюлозно-бумажной промышленности, а так же на ГОКах. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС VG - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с одного направления.

Нож имеет износостойкое хромированное покрытие и минимальную шероховатость поверхности. Это обеспечивает стойкость к коррозии и механическому износу. Специальная конструкция ножа позволяет легко отделить манжеты друг от друга при закрытии затвора, обеспечивает длительный срок службы седлового уплотнения.

Седловое уплотнение - Две манжеты находятся в постоянном контакте друг с другом, когда затвор открыт. Отсутствие зазора между ними позволяет избежать износа кромки и препятствует накоплению твердых частиц. Манжеты имеют дополнительное опорное колцьцо для продления срока эксплуатации затворов. Варианты материала седел: NBR, EPDM и натуральная резина.

Уплотнение по корпусу - Долговечное уплотнение из PTFE. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Грязевой щиток. Нижний грязевой щиток легко снимается для очистки затвора. Можно оснастить данный затвор собственной системой промывки.

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

Присоединение	DN 50...800 мм
Условное давление	PN 10 бар
Рабочая температура	–10…+200 °С
Рабочее давление	DN50...100 - 16,0 бар DN125...200 - 10,0 бар DN250...400 - 7,0 бар DN450...500 - 5,0 бар DN600...700 - 3,0 бар DN800 - 2,0 бар
Направление потока среды	Двустороннее
Класс герметичности	А
Материальное исполнение корпуса	Высокопрочный чугун GGG40
Седловое уплотнение	Каучуковая резина (NR) - до 75°C EPDM - до 120°C NBR - до 90°C VITON - до 200°C PTFE - до 200°C
Управление	Ручное: • штурвал (с невыдвижным штоком); • штурвал (выдвижной шток); • редуктор; • рычаг. Сервоприводы: • электропривод; • пневмопривод; • гидропривод
ОПЦИИ	• V-порт; • Отверстие для промывки

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

№	Описание	Материал	Схема
1	Корпус	GGG40 (ВЧ40)
2	Штурвал	GGG40 (ВЧ40)
3	Фланец хомута	GGG40 (ВЧ40)
4	Подшипник	ШХ15
5	Болт	латунь
6	Бугель	WCB
7	Корпус	GGG40 (ВЧ40)
8	Седло	Натуральная резина + сталь
9	Шток	SS420/SS304/SS16
10	Ходовая гайка	Fe+Zn(Painting)/SS304
11	Сальниковое уплотнение	WCB
12	Уплотнение	Натуральная резина
13	Уплотнение	Натуральная резина
14	Крышка	WCB

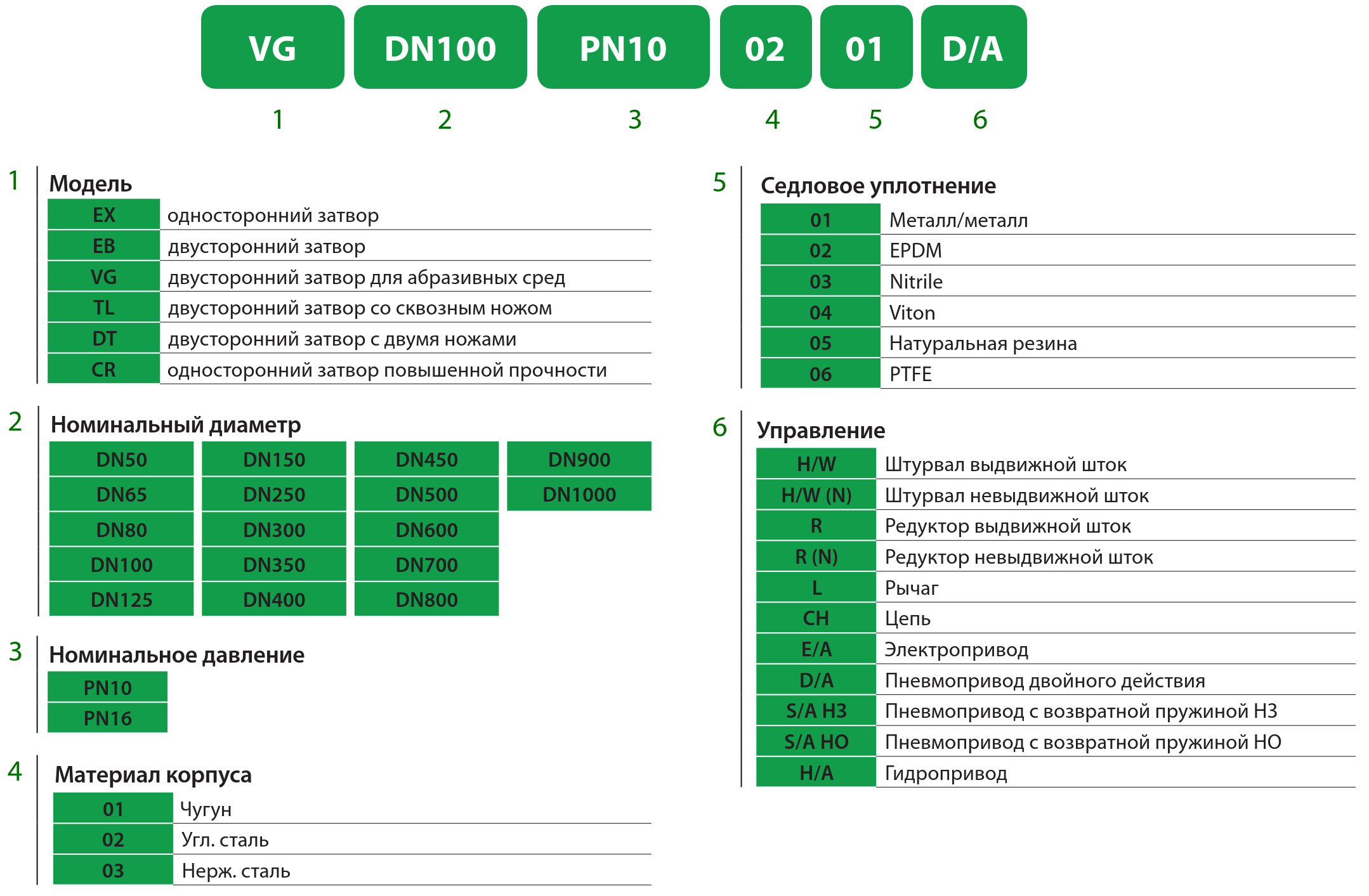

МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

DN	L	D	D1	D2	D0	N-Th	d	H1
50	53	165	125	99	180	4-M16	Ш18	260
65	53	185	145	118	200	4-M16	Ш18	292
80	56.5	200	160	132	200	8-M16	Ш18	320
100	56.5	220	180	156	240	8-M16	Ш18	358
125	63	250	210	184	260	8-M16	Ш18	395
150	62	285	240	211	280	8-M20	Ш23	450
200	76.5	340	295	266	300	8-M20	Ш23	532
250	75.5	395	350	319	320	12-M20	Ш23	670
300	84	445	400	370	350	12-M20	Ш23	758
350	84	505	460	429	400	16-M20	Ш23	857
400	99	565	515	480	450	16-M24	Ш27	946
450	99	615	565	530	500	20-M24	Ш27	1023
500	129	670	620	582	500	20-M24	Ш27	Gear
550	129	725	680	638	-	20-M27	Ш30	Gear
600	129	780	725	682	-	20-M27	Ш30	Gear
700	142	895	840	794	-	24-M27	Ш30	Gear
800	142	1015	950	901	-	24-M30	Ш33	Gear

Габаритные размеры шиберных затворов с установленными электро или пневмоприводами предоставляются по запросу
