Шиберный затвор (задвижка) ГРАНОКС VG, для пульпированных сред, ковкий чугун, DN50...800, Ру10, межфланцевый

Технические характеристики

Условный диаметр	50...800 мм
Условное давление	10/16 бар
Рабочая температура	-20…+200°С
Направление потока среды	двустороннее
Присоединение	межфланцевое
Управление	штурвал, редуктор, электропривод, пневмопривод

Применение

ГРАНОКС VG - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса, а манжеты находятся в постоянном контакте с друг другом. Шиберные затворы ГРАНОКС VG специально разработаны для применения на высокопульпированных средах в целлюлозно-бумажной промышленности, а так же на ГОКах. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС VG - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с любого направления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Шиберный затвор (задвижка) ГРАНОКС VG, для пульпированных сред, ковкий чугун, DN50...800, Ру10, межфланцевый, двусторонний, управление штурвал, пневмопривод или электропривод

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

ГРАНОКС VG - это шиберный или ножевой затвор, в котором рабочим элементом является плоский нож с вертикальным перемещением внутри корпуса. Шиберные задвижки ГРАНОКС VG специально разработаны для применения на высокопульпированных средах в целлюлозно-бумажной промышленности, а так же на ГОКах. Управление осуществляется как с помощью штурвала, так и пневмо или электроприводом. ГРАНОКС VG - это шиберный затвор двунаправленного действия, что подразумевает возможность подачи среды с гарантированным герметичным перекрытием с одного направления.

Нож имеет износостойкое хромированное покрытие и минимальную шероховатость поверхности. Это обеспечивает стойкость к коррозии и механическому износу. Специальная конструкция ножа позволяет легко отделить манжеты друг от друга при закрытии затвора, обеспечивает длительный срок службы седлового уплотнения.

Седловое уплотнение - Две манжеты находятся в постоянном контакте друг с другом, когда затвор открыт. Отсутствие зазора между ними позволяет избежать износа кромки и препятствует накоплению твердых частиц. Манжеты имеют дополнительное опорное колцьцо для продления срока эксплуатации затворов. Варианты материала седел: NBR, EPDM и натуральная резина.

Уплотнение по корпусу - Долговечное уплотнение из PTFE. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Грязевой щиток. Нижний грязевой щиток легко снимается для очистки затвора. Можно оснастить данный затвор собственной системой промывки.

ТЕХНИЧЕСКИЙ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

Присоединение	DN 50...800 мм
Условное давление	PN 10 бар
Рабочая температура	–10…+200 °С
Рабочее давление	DN50...100 - 16,0 бар DN125...200 - 10,0 бар DN250...400 - 7,0 бар DN450...500 - 5,0 бар DN600...700 - 3,0 бар DN800 - 2,0 бар
Направление потока среды	Двустороннее
Класс герметичности	А
Материальное исполнение корпуса	Высокопрочный чугун GGG40
Седловое уплотнение	Каучуковая резина (NR) - до 75°C EPDM - до 120°C NBR - до 90°C VITON - до 200°C PTFE - до 200°C

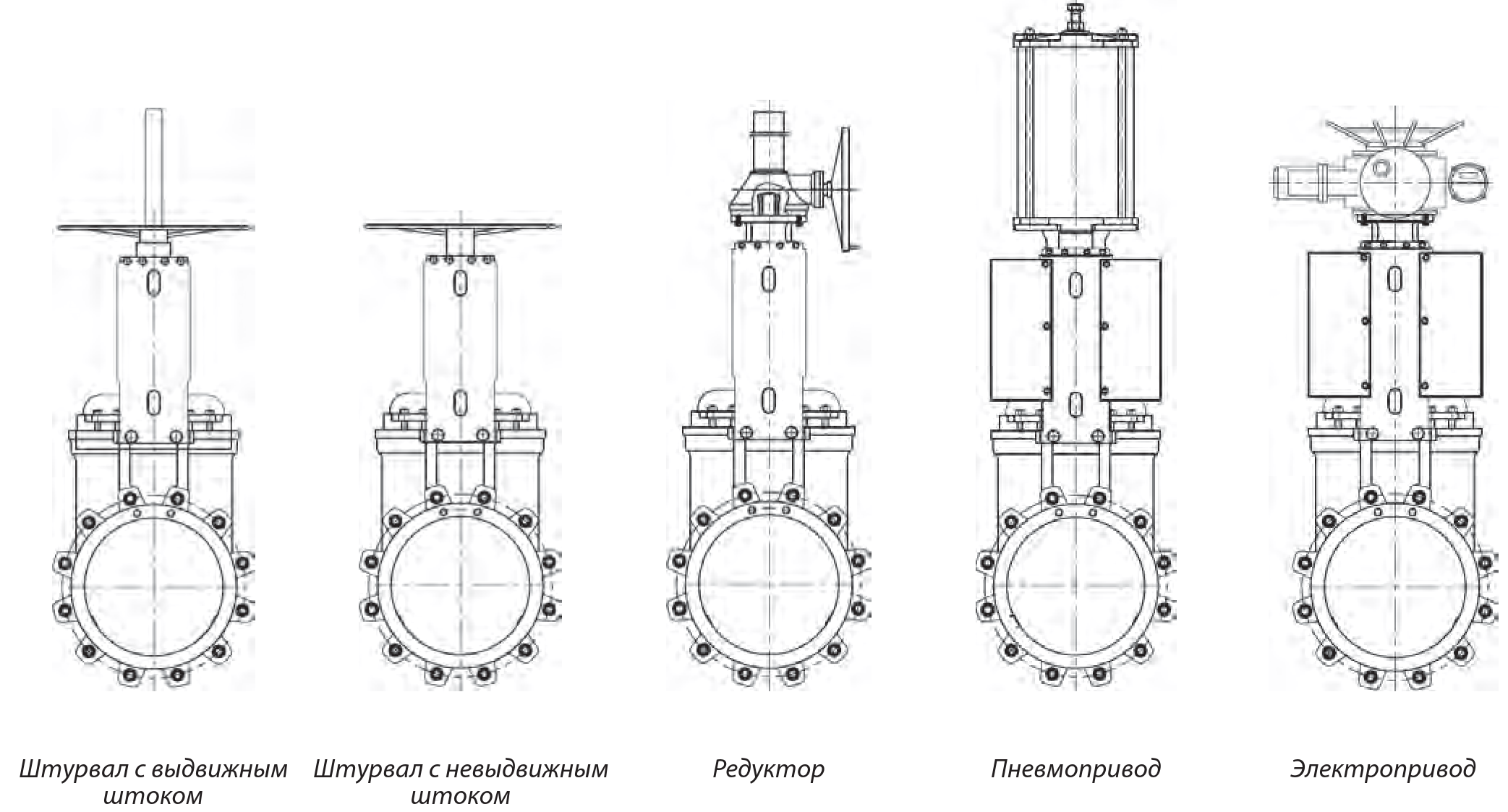

Управление	Ручное: • штурвал (с невыдвижным штоком); • штурвал (выдвижной шток); • редуктор; • рычаг. Сервоприводы: • электропривод; • пневмопривод; • гидропривод
ОПЦИИ	• V-порт; • Отверстие для промывки

СПЕЦИФИКАЦИЯ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

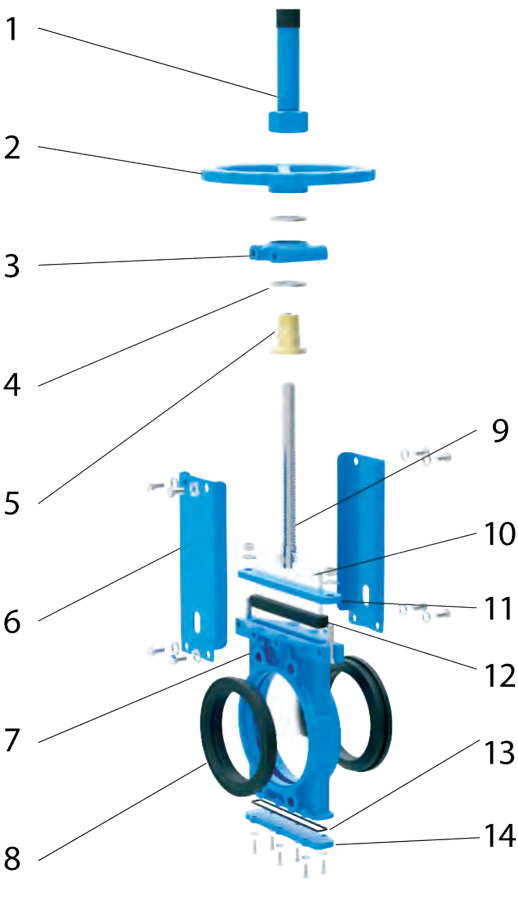

№	Описание	Материал	Схема
1	Корпус	GGG40 (ВЧ40)
2	Штурвал	GGG40 (ВЧ40)
3	Фланец хомута	GGG40 (ВЧ40)
4	Подшипник	ШХ15
5	Болт	латунь
6	Бугель	WCB
7	Корпус	GGG40 (ВЧ40)
8	Седло	Натуральная резина + сталь
9	Шток	SS420/SS304/SS16
10	Ходовая гайка	Fe+Zn(Painting)/SS304
11	Сальниковое уплотнение	WCB
12	Уплотнение	Натуральная резина
13	Уплотнение	Натуральная резина
14	Крышка	WCB

МАРКИРОВКА ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG

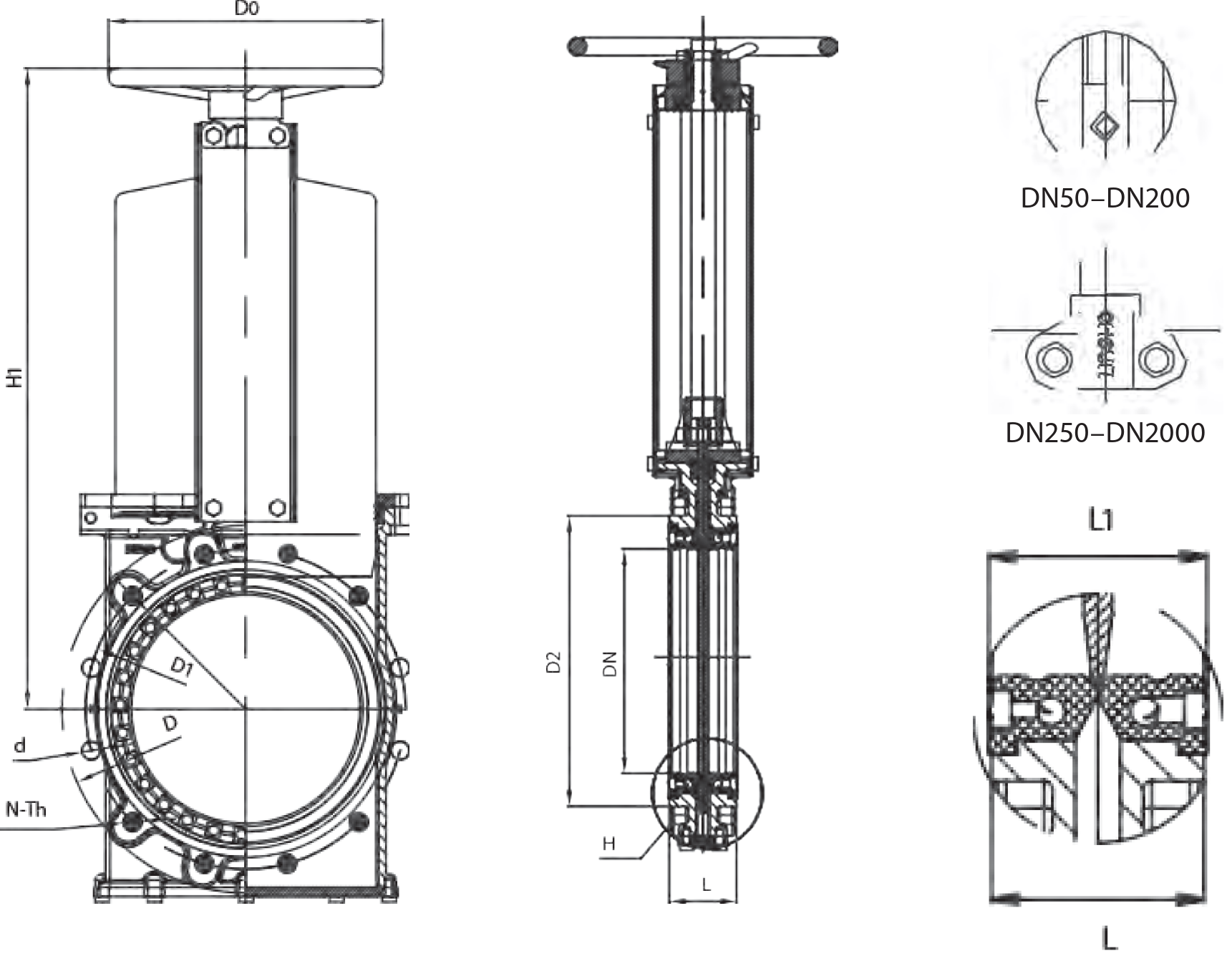

ГАБАРИТНЫЕ РАЗМЕРЫ ШИБЕРНОГО ЗАТВОРА (ЗАДВИЖКИ) ГРАНОКС VG
