Шиберный завтор с электроприводом, ГРАНОКС, DN50...800, PN10-16, чугун, углеродистая или нержавеющая сталь

Технические характеристики

Условный диаметр	50...800 мм
Условное давление	10...16 бар
Рабочая температура	-60...+200°С
Тип привода	электропривод
Тип присоединения	Фланцевое, межфланцевое, сварное

Применение

Шиберный затвор с электроприводом предназначен для автоматизации технологический процессов по перекрытию потока рабочей среды. Затвор с пневмоприводом применяется для перекрытия потоков жидких средв системах водоснабжения и водоотведения, а так же сыпучих и пульпированных сред. В зависимости от требований может быть изготовлен из чугуна, углеродистой или нержавеющей стали. Широкий выбор манжет по диску - от NR до PTFE или металлического седла. Электропривод имеет большое количество различный исполнений как по напряжению, так и по управлению и защите. Большое количество вариантов исполнений электроприводов дают широкий спект возможностей как по автоматизации, так и по отслеживанию технологических процессов.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Шиберный завтор с электроприводом, ГРАНОКС, DN50...800, PN10-16, чугун, углеродистая или нержавеющая сталь углеродистая и нержавеющая сталь, фланцевый, межфланцевый

ОПИСАНИЕ ШИБЕРНОГО ЗАТВОРА С электроприводом

Шиберный затвор с пневмоприводом предназначен для автоматизации технологический процессов по перекрытию потока рабочей среды. Затвор с пневмоприводом применяется для перекрытия потоков жидких средв системах водоснабжения и водоотведения, а так же сыпучих и пульпированных сред. В зависимости от требований может быть изготовлен из чугуна, углеродистой или нержавеющей стали. Широкий выбор манжет по диску - от NR до PTFE или металлического седла. Различные типы самих завторов в зависмости от сферы применения от обычных до сквозных или сходящихся ножей. Различные варианты исполнений электроприводов по напряжению питания - от 24 AC/DC до 3ф/380В/50Гц. Врывозащищенное и общепромышленное исполнение и широкий спект дополнительный блоков систем диспетчеризации и управления. Такое большое количество вариантов исполнений электроприводов дают широкий спект возможностей как по автоматизации, так и по отслеживанию технологических процессов. Компания Академия Тепла обладая большим опытом сама производит сборку шаровых кранов с электропрвиодом под требования заказчика, сочетая различные варианты шаровых кранов, электроприводов и требуемых к ним аксесуаров.

Компания Академия Тепла предлагает шиберные затворы с электроприводом производства компании АДЛ, торговая марка ГРАНОК, а так же компании АБРАДОКС. Нижи указаны основные, но не все типы шиберных затворов, которые возможны в исполнении с электроприводом. ОБращайтесь в наш офис для получения необходимой информации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШИБЕРНОГО ЗАТВОРА С электроприводом

Присоединение	DN 50...800 мм
Условное давление	PN 10....16 бар
Рабочая температура	–60…+200°С
Направление потока среды	любое
Класс герметичности	А/В/С
Взрывозащита	есть, по ТР ТС 012 (На некоторые модели приводов)
Материальное исполнение корпуса	чугун углеродистая сталь нержавеющая сталь
Материальное исполнение диска	нержавеющая сталь 316 или 304 DUPLEX и SUPER DUPLEX
Седловое уплотнение	EPDM NBR FKM PTFE МЕТАЛЛИЧЕСКОЕ СЕДЛО
Тип присоединения	резьбовое сварное фланцевое
Тип пневмопривода	многооборотный
Опции	взрывозащищенное исполнение местный пульт управления протоколы связи ModBus, Profibus, HART блок АКБ для возврата в закрытое положение исполнения на температуры окружающего воздуха от -60 до +150°С Исполнение по классу защиты IP68 ИНтеллектуальное исполнение

СТРУКТУРА ВЫБОРА ШИБЕРНОГО ЗАТВОРА С электроприводом

Ниже представленные варианты не ограничивают выбор и показывают исключительно варианты исполенений. Для правильного подбора оборудования обращайтесь в компанию Академия Тепла

Шиберный затвор *

Пневмопривод

Дополнительные элементы

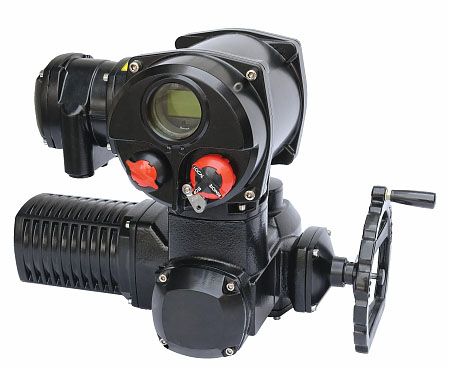

Многооборотный электропривод

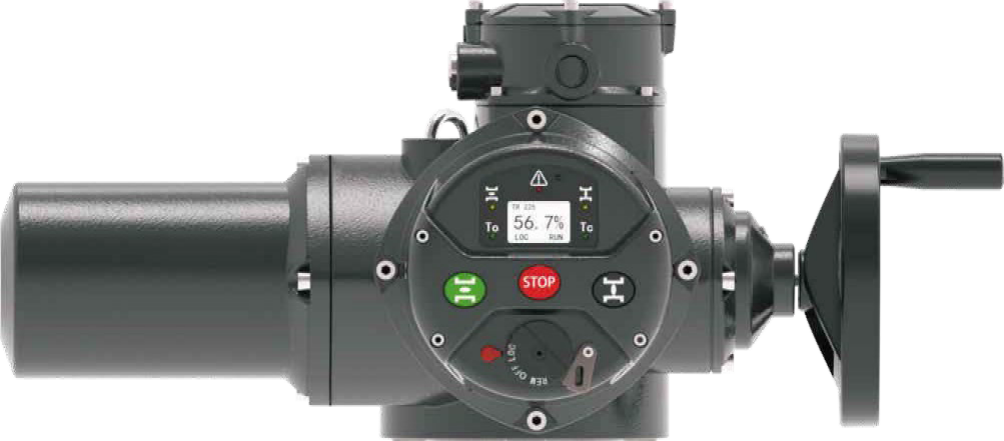

Местное управление

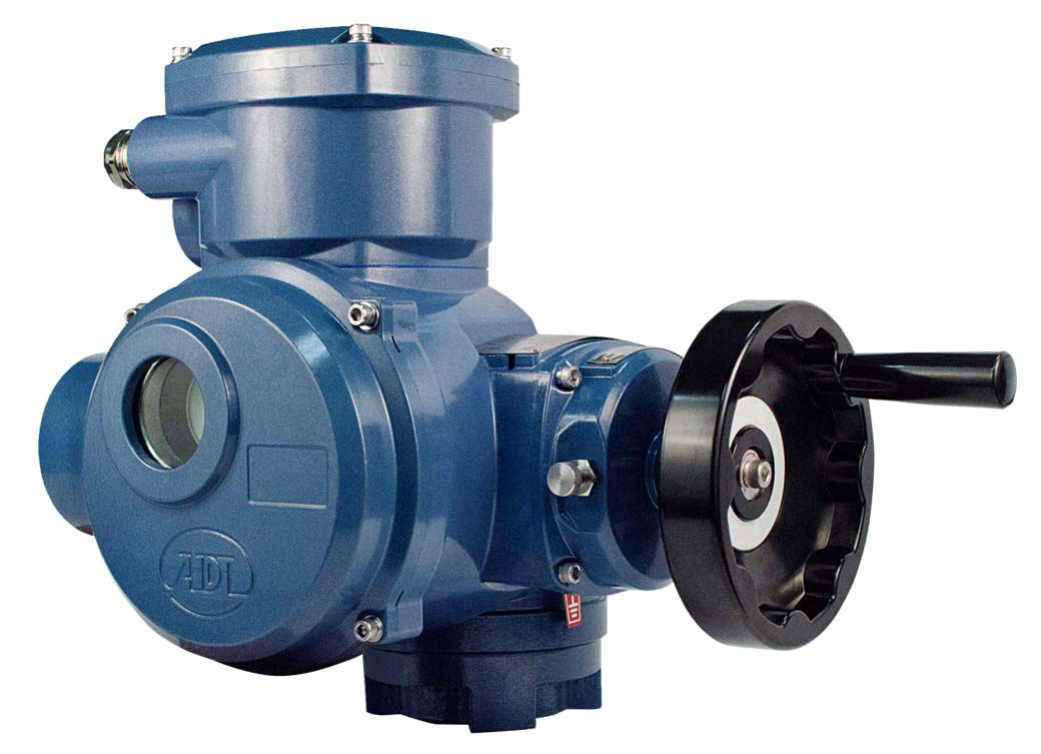

Интеллектуальный блок управления

Взрывозащишенное исполнение

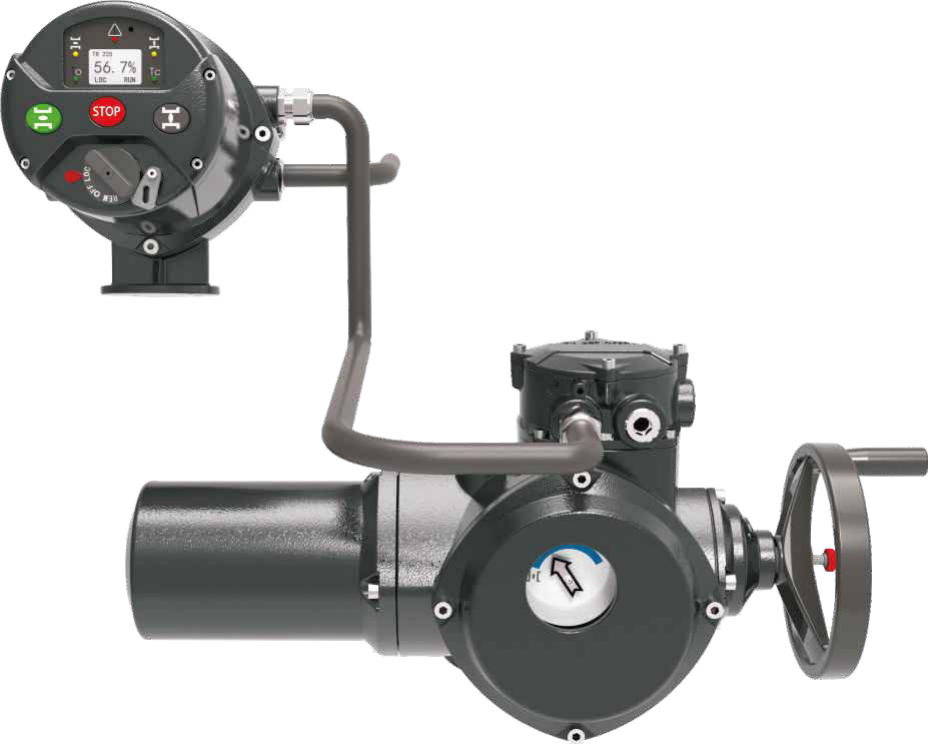

выносной пульт управления

* - Приведены несколько вариантов исполнения. Конкретные варианты запрашивайте в компании Академия Тепла
